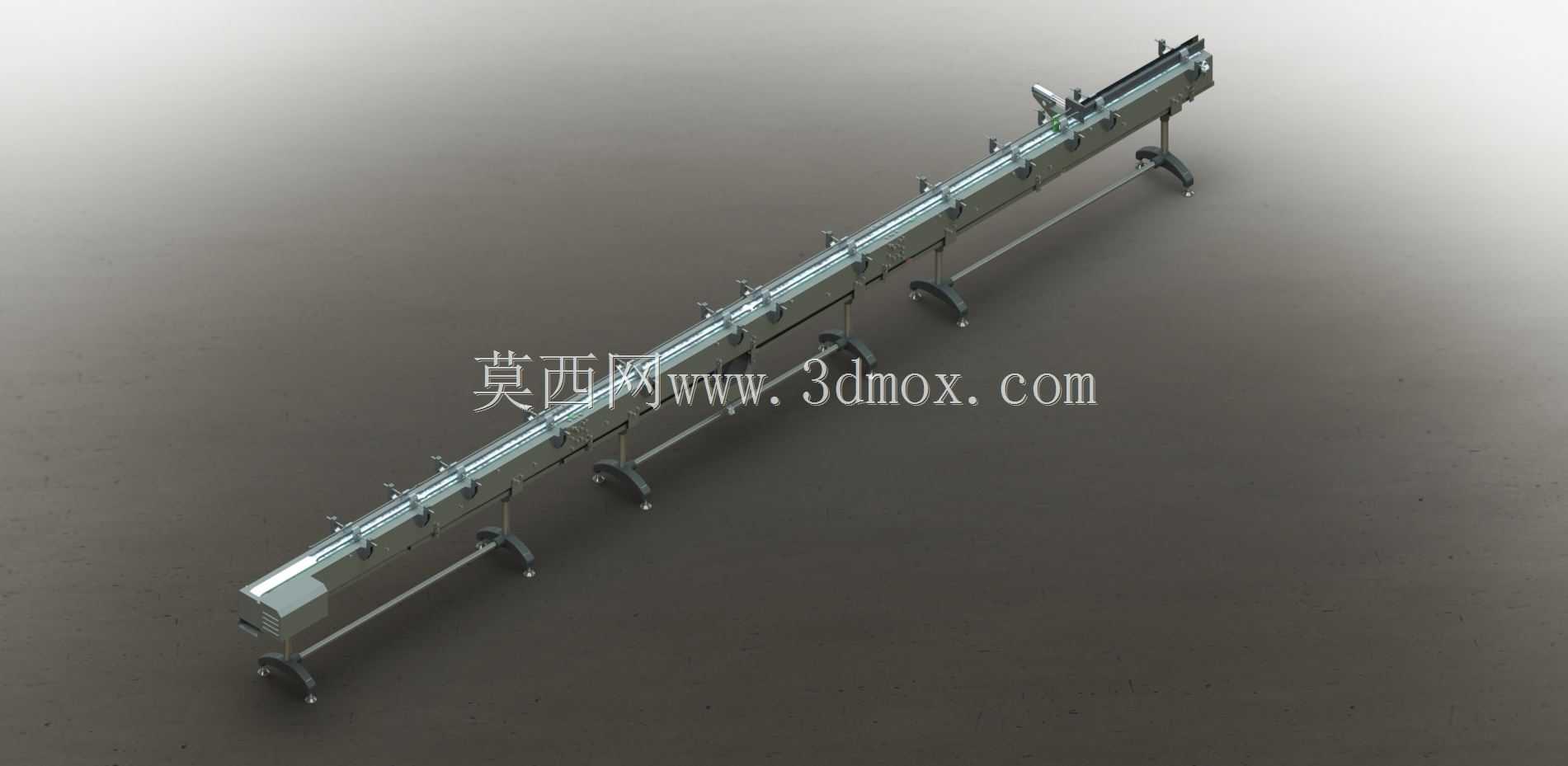

长条式板条输送设备结构设计

　　这款长条式板条输送设备，主要面向轻工包装、食品分装、电子元器件组装这类需要沿直线长距离规整输送小件物料的生产场景，在车间布局里常作为工序间的物料流转载体，衔接上游分拣工位与下游包装、检测工位，避免人工搬运带来的物料磕碰、摆放错位问题。从实际使用场景来看，这类输送设备不需要复杂的转向结构，整体沿直线排布，适合厂房内狭长的通道空间布置，支脚采用带脚轮的可调支撑结构，既可以在设备调试阶段快速推移调整位置，定位完成后也能通过调节支脚高度来适配不同高度的上下游设备接驳口，消除工位间的高度差，避免物料输送过程中出现卡滞、滑落的情况。设备主体的输送面采用窄幅板条拼接结构，相比宽幅皮带输送机，更适合输送尺寸规整、底面平整的小型盒装、板状物料，

　　板条之间的拼接间隙控制在合理范围，不会卡滞小件物料的边角，同时输送面的平整度较高，物料放置后不会出现倾斜偏移，对于需要在输送过程中完成视觉检测、喷码作业的工位来说，稳定的输送面能有效降低检测误判率、提升喷码位置精度。设计阶段优先考虑了长距离输送的结构刚性问题，主体框架采用分段式型材拼接结构，每间隔固定距离设置一组支撑脚，避免长跨度机架出现中部下挠的变形问题，机架两侧设置的导向挡板可以根据输送物料的宽度快速调整间距，适配不同尺寸规格的物料输送需求，不需要额外更换定制配件，缩短产线换型的调整时间。驱动端布置在设备的一端，采用内置式安装结构，不会额外占用输送线两侧的操作空间，传动结构隐藏在机架内部，既可以避免生产过程中粉尘、

　　碎屑落入传动部件造成磨损，也能消除外露传动件带来的生产安全隐患，日常维护时只需要打开机架侧面的检修盖板即可完成传动部件的润滑、张紧调整，不需要拆解整体输送面。设备的安装边界需要结合车间实际布局预留空间，长度方向除了设备本体尺寸外，两端需要预留少量接驳空间用于和上下游设备对接，宽度方向因为支脚底部带有脚轮和调节结构，两侧不需要预留过大的检修通道，日常巡检在机架侧面即可完成，整体占用的车间横向空间较小，适合空间紧张的中小型生产车间布局。输送面的高度设计参考了常规人工操作工位的舒适高度，也可以根据实际需求调整支脚的调节范围，适配站立操作、坐姿操作或者自动化设备接驳的不同高度需求，板条的运行速度可以通过配套的调速部件调整，

　　匹配不同生产节拍的产线需求，当产线节拍较快时可以调高输送速度避免物料堆积，节拍较慢时降低速度减少物料之间的碰撞。从结构建模的角度来看，这款设备的建模过程优先保证了各部件的装配干涉检查，支脚与机架的连接位置、导向挡板的调节滑槽、板条与传动链的连接位置都做了精确的配合公差预留，实际生产加工时可以直接参考三维模型拆分零部件，不需要额外做结构适配，可调支脚的脚轮采用带刹车的万向结构，推移时转向灵活，定位后刹车锁死即可保证设备运行过程中不会出现移位，机架底部的横向连接杆除了提升整体结构刚性外，也可以作为线缆、气路的布设载体，让设备外接的管线可以沿机架底部规整排布，避免管线散乱影响车间通行。这类板条输送机相比皮带输送机，长期运行后不会出现皮带跑偏、老化松弛的问题，板条磨损后可以单根更换，不需要整体更换输送面，后期维护成本更低，适合长时间连续运行的生产场景，输送过程中物料与板条之间的摩擦力适中，不会出现打滑丢转的情况，输送定位精度更高，对于需要在输送线上完成定点加工、检测的工序来说，稳定的输送节奏能有效提升工序合格率。
