带金属检测功能的皮带式输送设备

　　在食品加工、日化包装、医药生产等连续化作业的产线场景里，这类集成金属探测功能的皮带输送设备是异物管控环节的核心硬件，直接衔接前段加工工位与后段包装、分拣工位，不需要额外占用独立的检测工位空间，能在物料连续输送的过程中同步完成金属异物筛查，避免人工抽检的漏检问题，也不会打断产线的连续作业节奏。从实际使用场景来看，这类设备常部署在烘焙食品产线的烘焙后冷却段与包装段之间、膨化食品的调味工序之后、医药片剂的装瓶工序之前，用来排查生产过程中混入的设备磨损金属碎屑、维修遗落的螺丝垫片、原料夹带的金属杂质，避免不合格产品流入市场，也能防止金属异物进入后端的包装机、分切机等设备，造成设备刀具、辊轴的意外损坏。设备的核心功能分为两个部分，

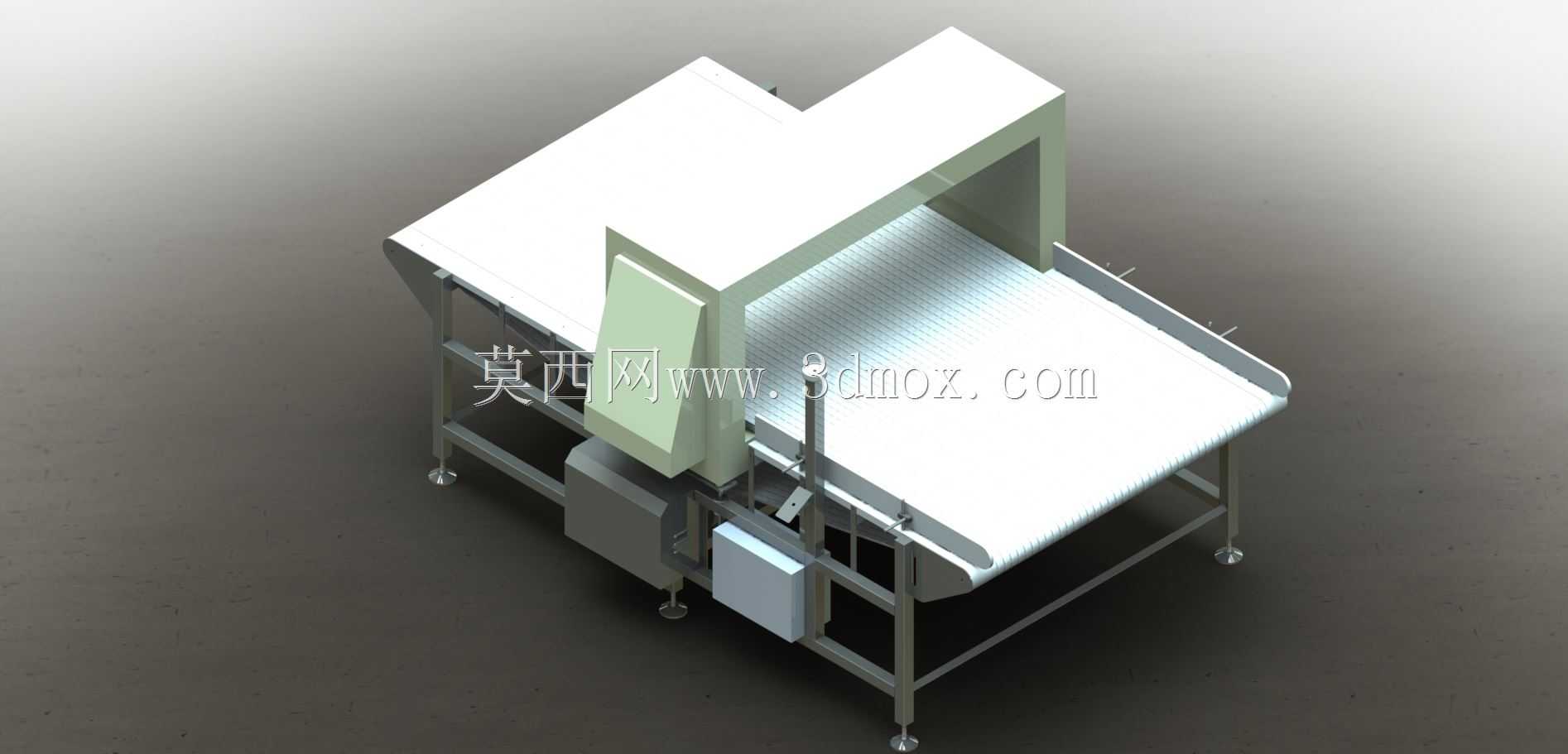

　　一是平稳的物料输送功能，二是高灵敏度的金属异物检测功能，两者在结构上做了集成化设计，检测探头的龙门架直接跨装在输送段的中部位置，不需要额外搭建独立的检测台架。输送段采用食品级白色PVC皮带作为承载面，皮带两侧设置了高度适中的不锈钢挡边，防止散状物料在输送过程中从侧边洒落，皮带下方的承托采用密集排布的不锈钢托辊，减少皮带运行过程中的下垂变形，避免因为皮带跳动导致的检测误触发。驱动端采用减速电机直驱主动辊的结构，传动链路短，运行噪音低，输送速度可以根据产线节拍在0.2m/s到1.2m/s的范围内调整，适配不同检测灵敏度要求的物料。检测龙门架的内部集成了平衡式线圈检测组件，能够识别铁、非铁金属、不锈钢等不同材质的金属异物，

　　检测灵敏度可以根据物料的特性调整，避免高盐分、高水分的物料本身产生的信号干扰导致误报。当检测到金属异物时，设备可以根据预设的程序触发报警，部分配置了剔除机构的机型还能在检测点下游的对应位置通过气吹、拨杆等方式将不合格物料自动剔除到废料收集槽里，不需要人工停机拣选。从设计思路上看，这款设备的整体框架全部采用304不锈钢方管焊接成型，支脚配置了可调节的不锈钢脚杯，能够适应车间地面不平整的安装场景，调整设备的整体水平度，避免皮带因为设备倾斜出现跑偏的问题。电气控制箱采用侧挂式安装在设备机架的侧面，箱体做了IP65的密封处理，能够适应食品车间定期冲洗的清洁要求，箱体内集成了信号处理模块、变频器、接线端子排等电气元件，

　　布线全部走机架内部的穿线孔，外部没有明露的线缆，避免清洁过程中水花溅到线缆接头造成短路。设备的外形尺寸在设计时充分考虑了常规产线的对接需求，整体长度控制在1.8米左右，龙门架的内通宽度与皮带宽度保持一致，常规配置的皮带宽度为400mm、500mm、600mm三个规格，能够适配大多数中小包装产品、散状物料的输送检测需求，龙门架的内通高度控制在200mm以内，既能够满足常规盒装、袋装产品的通过需求，也能保证检测线圈与物料之间的距离足够近，保证检测灵敏度。安装边界方面，设备对接前后段输送线时，需要保证前后段的皮带面高度与本设备的皮带面高度差控制在±2mm以内，对接间隙控制在5mm以内，避免物料在衔接位置出现卡滞；设备安装位置需要远离大型变频设备、强磁设备，避免外部电磁信号干扰检测探头的正常工作，设备周围需要预留至少300mm的维护空间，方便日常清洁皮带、校准检测灵敏度、检修托辊与驱动组件。日常使用过程中，需要定期检查皮带的张紧度，避免皮带长期使用后松弛打滑，还要定期用标准测试块校准检测灵敏度，保证不同金属材质的异物都能被准确识别，设备的所有不锈钢外露面都做了拉丝处理，不容易积灰积料，日常清洁只需要用中性清洁剂擦拭即可，不需要做特殊的防腐维护。
