多工位在线检测传送带剂量检测装置

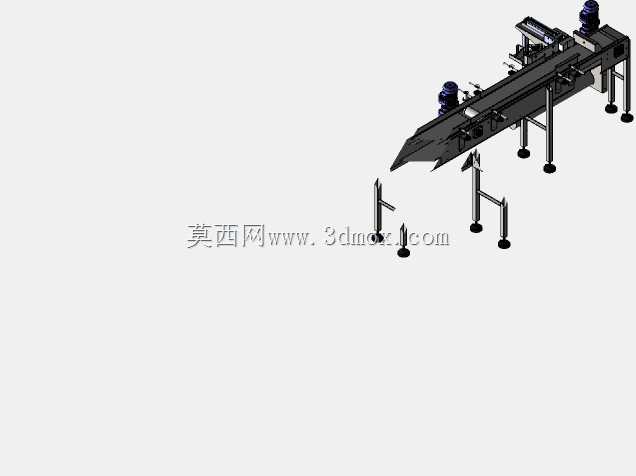

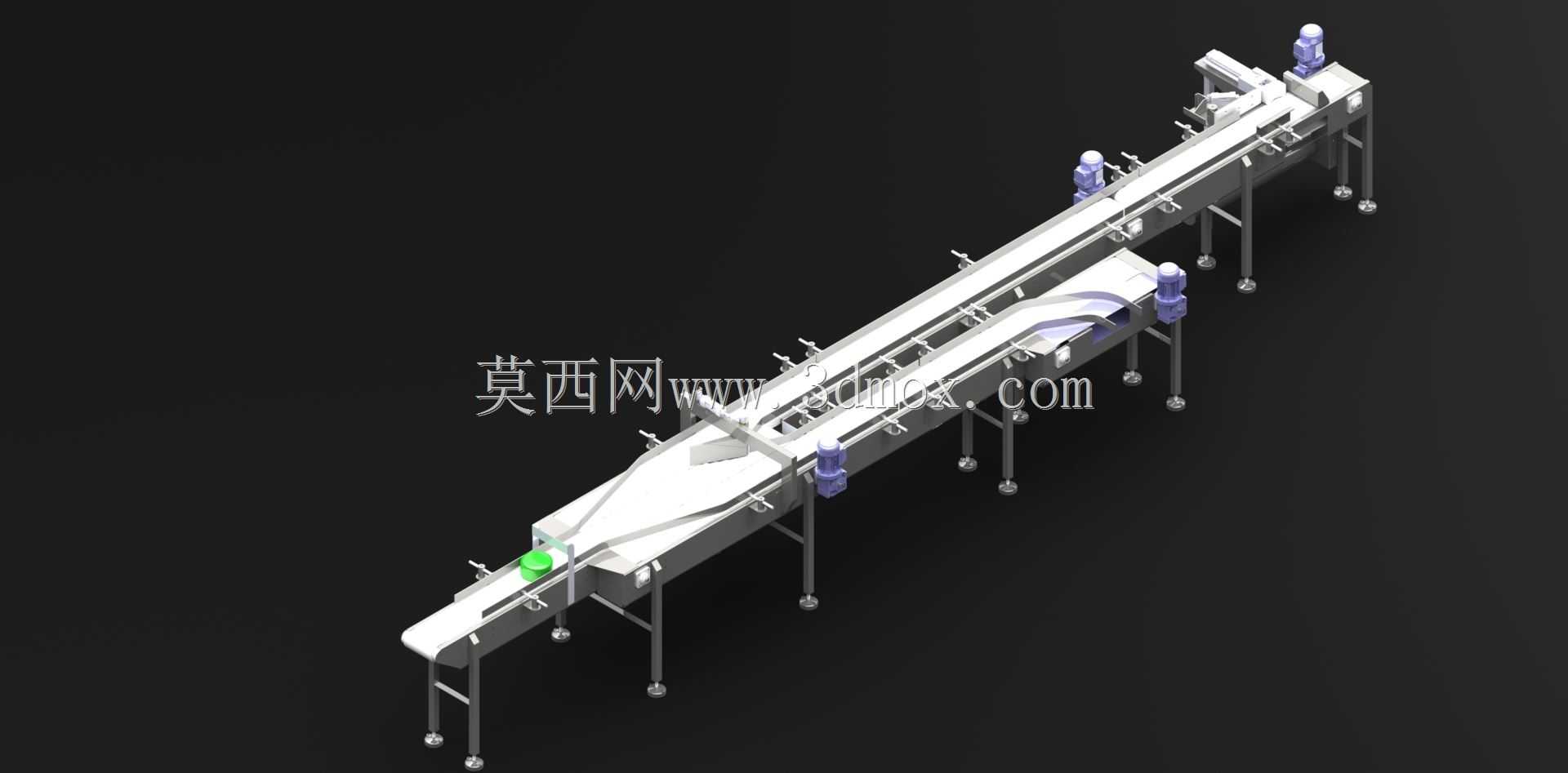

　　这套带剂量检测功能的长距离输送装置，主要面向食品加工、医药包装、日化品生产等连续化产线场景，解决传统人工抽检效率低、漏检率高的痛点，可在物料连续输送过程中同步完成多点位剂量参数检测，无需额外设置独立检测工位占用产线空间。从结构布局来看，整体采用分段式铝型材机架搭建，支腿配置可调脚杯，可适配车间地面存在的30mm以内高度差，安装时无需额外做地面预埋处理，机架总宽度控制在650mm，单侧预留120mm的走线与维护空间，可直接嵌入现有宽度1200mm以内的产线通道，不需要对原有车间布局做大规模调整。

　　设备的输送面采用食品级平皮带，皮带下方设置多组承托钣金，避免长距离输送过程中皮带下挠导致物料位置偏移，影响检测精度；沿输送方向等距布置四组检测工位，每个工位独立配置检测探头与物料定位结构，当物料随皮带输送至检测位时，侧边的柔性导向条会将物料规整到检测探头的正下方区域，检测过程不中断输送节奏，检测数据实时同步到产线中控系统，不合格品可在后续工位配套剔除结构完成分拣。

　　设计阶段优先考虑了不同规格物料的适配性，检测探头的安装支架采用腰型孔固定结构，可根据物料高度在0-200mm范围内调整探头安装高度，导向条的间距也可通过侧边的调节旋钮在50-300mm范围内调整，可兼容盒装、袋装、瓶装等多种形态的成品物料检测需求。驱动端采用一体式减速电机布置在设备进料端，电机安装座设置张紧调节结构，日常维护时可快速调整皮带张紧度，不需要拆解大量结构件；设备的电控元件全部集中布置在机架侧边的走线槽内，线槽采用快拆式盖板，排查线路故障时可直接掀开盖板操作，降低运维难度。

　　从安装边界来看，设备总长度根据检测工位数量设置为6800mm，进料端和出料端各预留300mm的接驳段，可直接与前端的包装机、后端的分拣线做无缝对接，接驳处采用过渡板衔接，避免小尺寸物料在接驳位置卡滞；设备整体高度可通过支腿脚杯在750mm-900mm范围内调整，可匹配多数常规产线820mm的标准作业高度，操作人员站在设备侧边即可完成日常的物料整理、探头校准等操作，不需要额外配置登高作业设施。

　　实际应用中，这套装置可覆盖单班10万件以上的物料检测通量，检测精度可控制在±0.5%以内，相比传统的人工抽样检测模式，可将漏检率控制在0.1%以下，同时减少检测工位的人员配置；结构设计上尽量减少了易损件数量，皮带、导向条等易损耗部件都采用标准件规格，更换时不需要定制加工，可大幅降低设备的长期运维成本。在建模过程中，所有结构件都按实际加工公差做了装配干涉检查，支腿、横梁、检测支架等焊接件都预留了焊接收缩余量，装配时不会出现孔位错位的问题；输送辊筒的安装位置做了同轴度校验，避免皮带运行过程中出现跑偏现象，设备连续运行时的皮带跑偏量可控制在2mm以内，不需要频繁做跑偏调整。
