带转弯段人工操作工位箱盒输送线结构

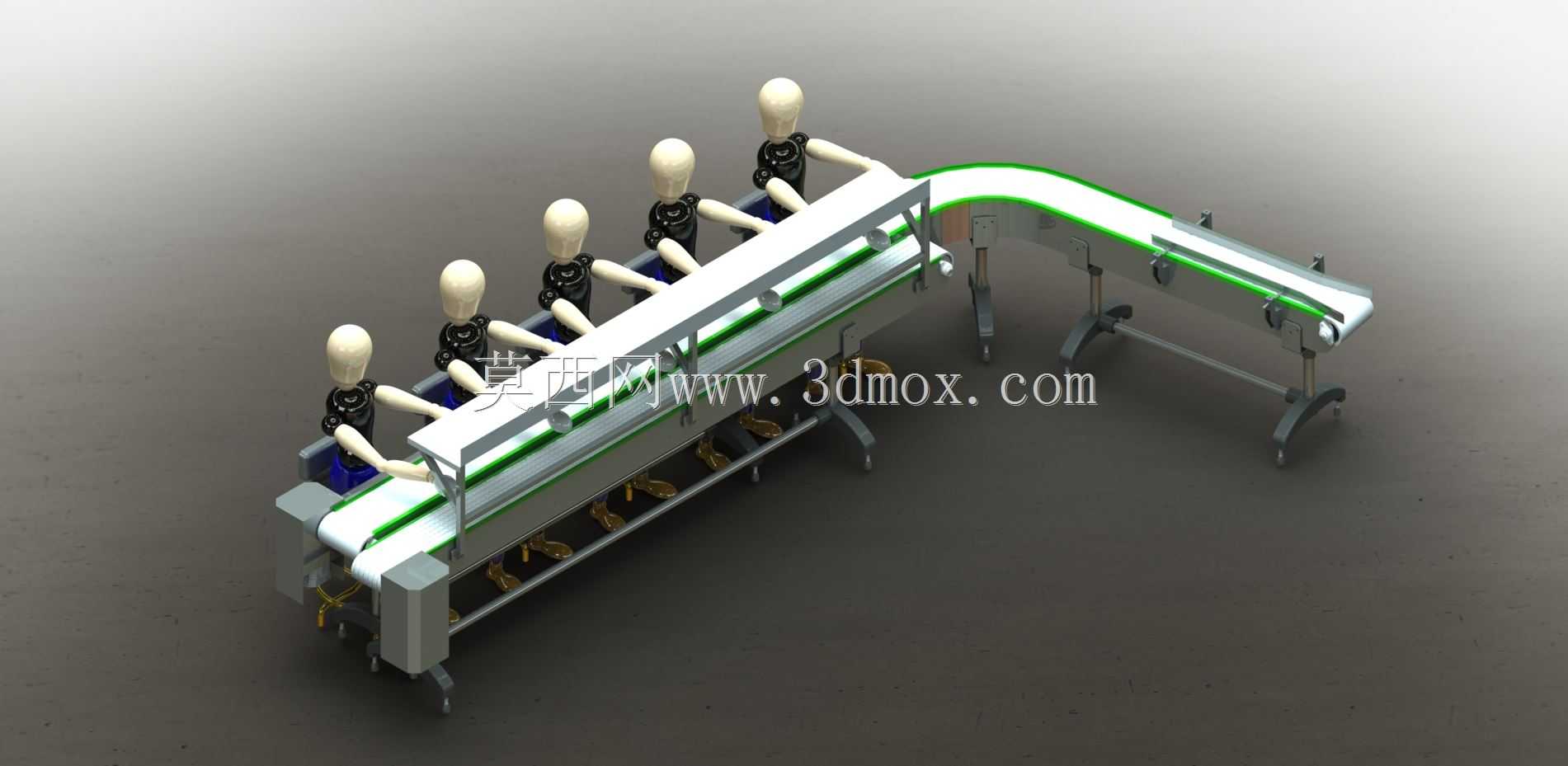

　　这套带转弯段的箱盒输送结构，主要面向包装后段、小件装配、食品分装、电子元件分拣这类需要人工协同作业的生产场景，在车间布局里承担工序间的物料流转功能，能把上游工序产出的盒装、袋装规整小件，顺着输送路径依次送到各个操作工位，完成贴标、质检、装附件、分货这类人工操作后，再顺着转弯段把处理完成的物料送到下一工序，不用额外安排人员在工序间来回搬运料箱，能减少车间内部的物流交叉路径，避免直线输送线过长导致的车间空间浪费。从结构设计来看，整体采用分段式机架设计，直线操作段和90度转弯段为独立模块，现场安装时可以根据车间的实际柱距、工位排布调整对接位置，不需要整体重新加工机架。直线操作段的机架采用方管焊接框架，支腿配置可调脚杯，

　　安装时可以根据地面平整度调整整体高度，保证输送面水平，避免物料在输送过程中出现偏移、卡滞，支腿底部的脚杯调节范围预留了50mm的调整量，能适配大多数车间的环氧地坪、水泥地面的安装误差。转弯段采用弧形导轨搭配导向条的结构，输送皮带内侧做了导向齿，和机架上的导向槽配合，转弯过程中皮带不会出现跑偏、蛇形的问题，转弯半径根据常规箱盒的尺寸做了适配，最小过料宽度能覆盖边长300mm以内的方形箱盒，转弯处不会出现物料卡滞、甩落的情况。操作工位侧的机架做了内凹设计，操作人员站立时腿部可以伸入机架下方，不用侧身探腰去拿取输送面上的物料，长时间作业的疲劳度更低，每个工位对应的输送面旁没有多余的突出结构，方便放置临时的操作工具、待装配件。

　　输送面的两侧设置了低高度的挡边，挡边高度比常规输送的箱盒高度低三分之一，既能避免物料从侧面掉落，又不会挡住操作人员拿取物料的动作，挡边采用快拆结构，后期更换不同规格的输送物料时，可以快速调整挡边的间距，不用整体拆卸机架。驱动部分布置在直线段的末端，电机和驱动辊之间采用链传动，传动效率稳定，维护时只需要定期检查链条张紧度即可，不需要拆解整个输送架，张紧结构设置在驱动辊的两端轴承座处，皮带松驰时可以直接调整轴承座的位置张紧皮带，操作空间充足，不用俯身到机架底部操作。从安装边界来看，直线操作段的总长度适配5个并排操作工位，每个工位的操作宽度预留了600mm，符合人工操作的人机工程尺寸，操作人员的手臂伸展范围刚好能覆盖整个输送面宽度，

　　不需要过度探身。转弯段的外伸长度和直线段的宽度匹配，对接后整体的占地轮廓为L形，能适配车间墙角、跨柱距的布局需求，不需要额外预留过多的安装检修空间，机架侧面预留了传感器安装位，后期如果要升级为自动计数、自动挡料停线的功能，可以直接在预留位安装光电传感器，不用重新在机架上钻孔加工。输送面的高度设置为850mm，和大多数车间的操作工作台高度匹配，物料从输送线转移到旁边工作台时不需要大幅抬升或下放，能减少操作时的动作浪费。皮带表面采用哑光防滑材质，输送过程中箱盒不会和皮带出现相对滑动，即使启停时的加速度变化，也不会导致物料移位，皮带的接头采用齿形热接，接缝处平整无凸起，过料时不会出现颠簸卡料的情况。整个结构的受力经过校核，机架方管的壁厚能满足每米50kg的均布载荷，常规的纸箱、塑料箱输送都不会出现机架变形的问题，支腿的横向支撑做了斜撑加固，长时间满载运行也不会出现机架晃动的情况。在实际使用中，这类输送结构不需要复杂的调试，安装完成后调整好皮带张紧度就可以投入使用，日常维护只需要定期清理皮带表面的杂物、检查传动部分的润滑情况即可，适合中小批量生产的车间做工序间物料流转使用，相比全自动化的输送系统，结构更简单，改造成本更低，也能灵活适配多品种小批量的生产需求，更换生产产品时只需要调整挡边间距、调整输送速度就可以适配不同的物料尺寸。
