U型槽带圆孔安装固定连接支架

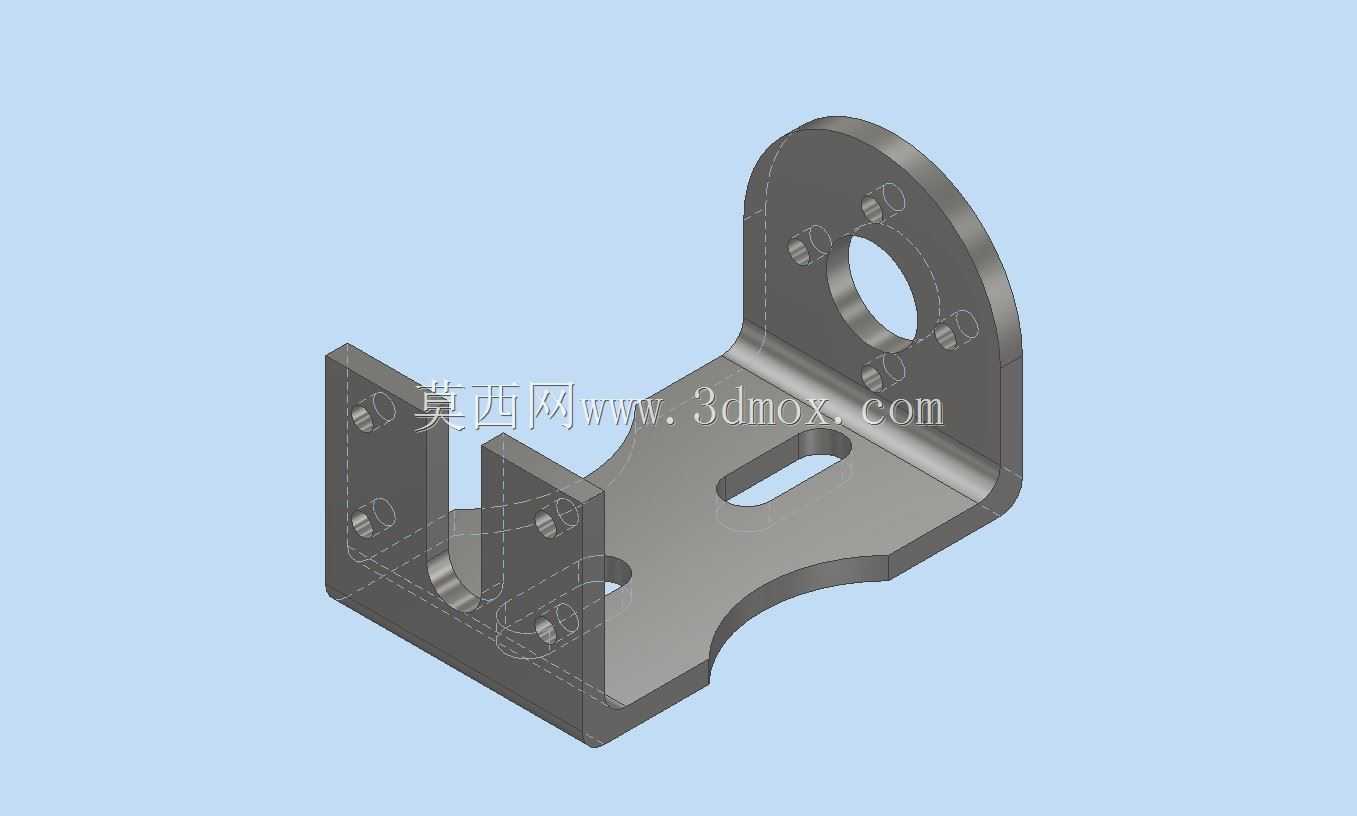

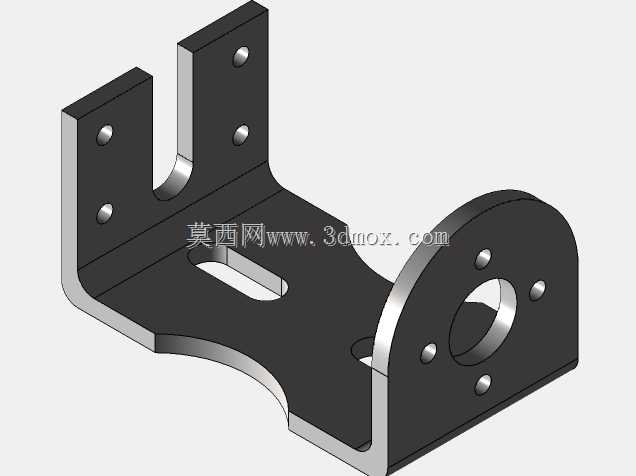

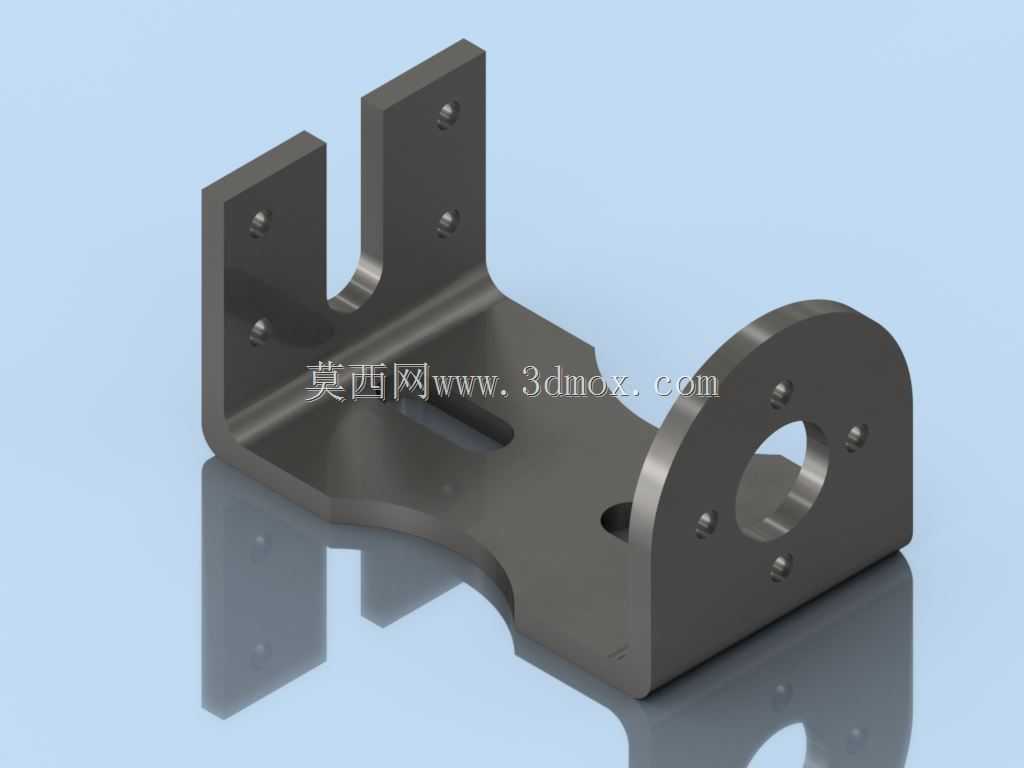

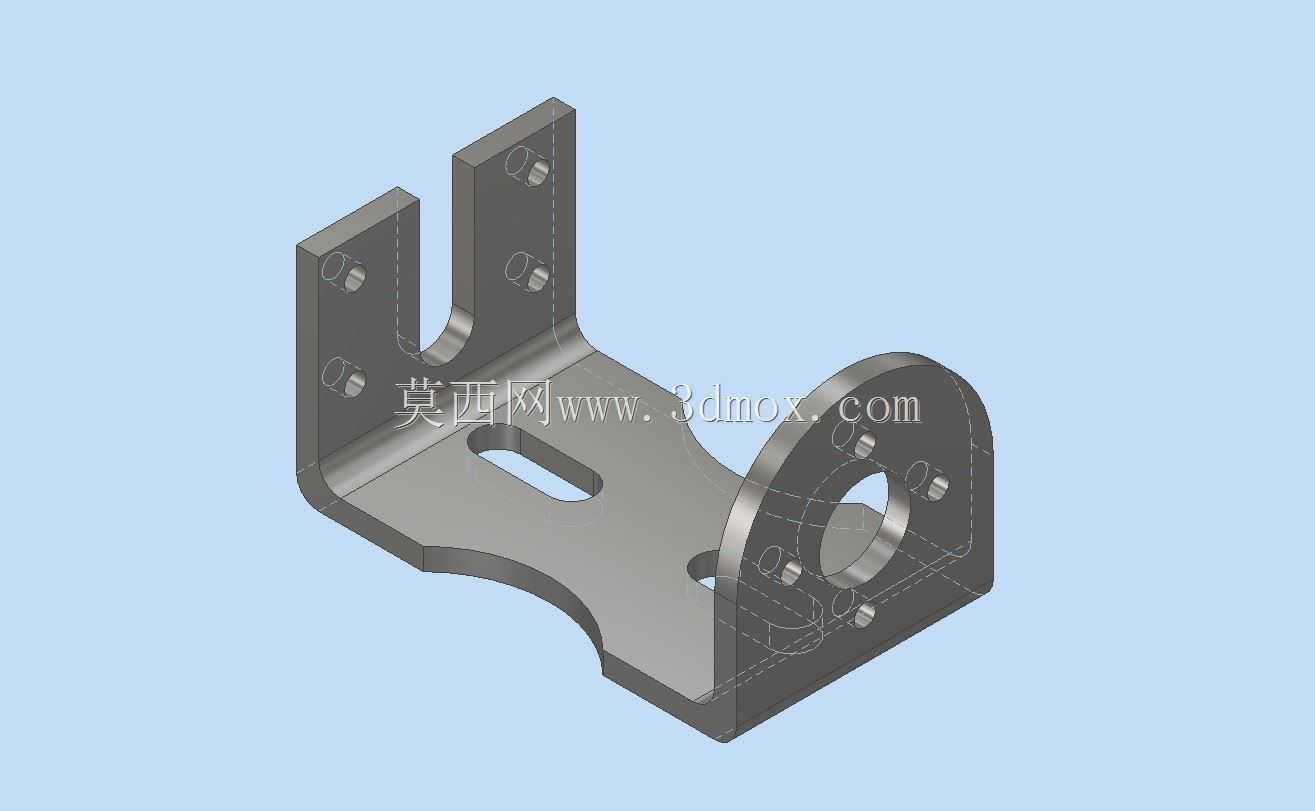

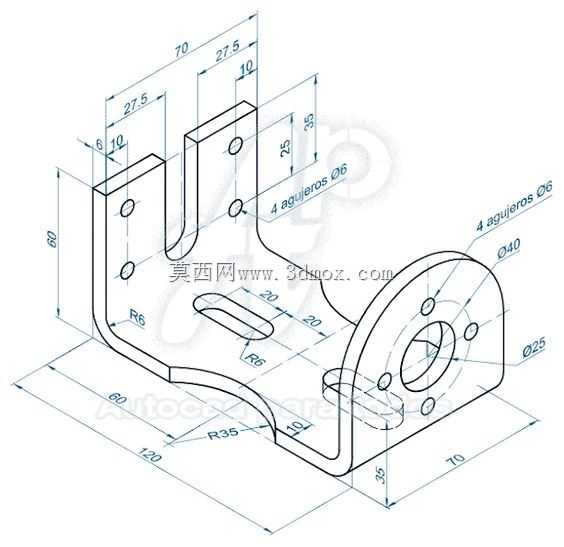

该款固定连接支架是工业装配领域常用的结构支撑类零件，广泛应用于自动化生产线工位辅件安装、小型动力组件转接固定、检测设备探头挂载、工装夹具定位支撑等场景，可在各类非标设备、轻型工业机具、输送线旁侧附件安装场景中承担载荷传递、部件定位、跨结构转接的核心作用，能够适配多类不同安装基准的部件对接需求，解决不同安装面间距、孔位不匹配的装配问题。从功能特性来看，该支架采用一体化弯折成型的结构设计，左侧双立板开设的U型开口槽可实现快速卡装对接，无需将配套连接件完全穿入即可完成初步定位，大幅降低装配对位难度，立板上预留的多组沉头安装孔可适配不同规格的紧固螺丝，保证连接后的抗剪切与抗扭转性能；右侧带中心圆孔的半圆端板可直接套接轴类部件、圆形传感器或者小型驱动组件的输出端，端板上均匀分布的四个紧固孔可实现周向均匀锁止，避免套接部件运行过程中出现径向窜动；中间的连接底板做了下沉式减重槽设计，在不降低整体结构刚性的前提下有效减少零件自重，底板上开设的长条形腰型孔可支持安装位置的前后微调，能够抵消装配过程中产生的累计公差，适配不同安装间距的对接需求。在设计思路上，该零件充分考虑了实际装配的容错性与受力合理性，所有弯折转角处均做了圆角过渡处理，避免应力集中导致的受力断裂风险，各安装孔位的孔边均做了倒角处理，既方便紧固件导入，也能去除加工毛刺避免装配划伤；整体结构采用等壁厚设计，适配常规钣金折弯或者铣削加工工艺，无需特殊工装即可完成批量生产，零件的安装边界经过精准校核，左侧双立板的间距、右侧端板的中心孔高度、底板的总长度均按照通用工业安装标准设计，可直接替换同类型的标准支架配件，无需额外修改对接部件的安装尺寸，能够大幅缩短设备装配的调试周期，降低非标设计的重复工作量。
