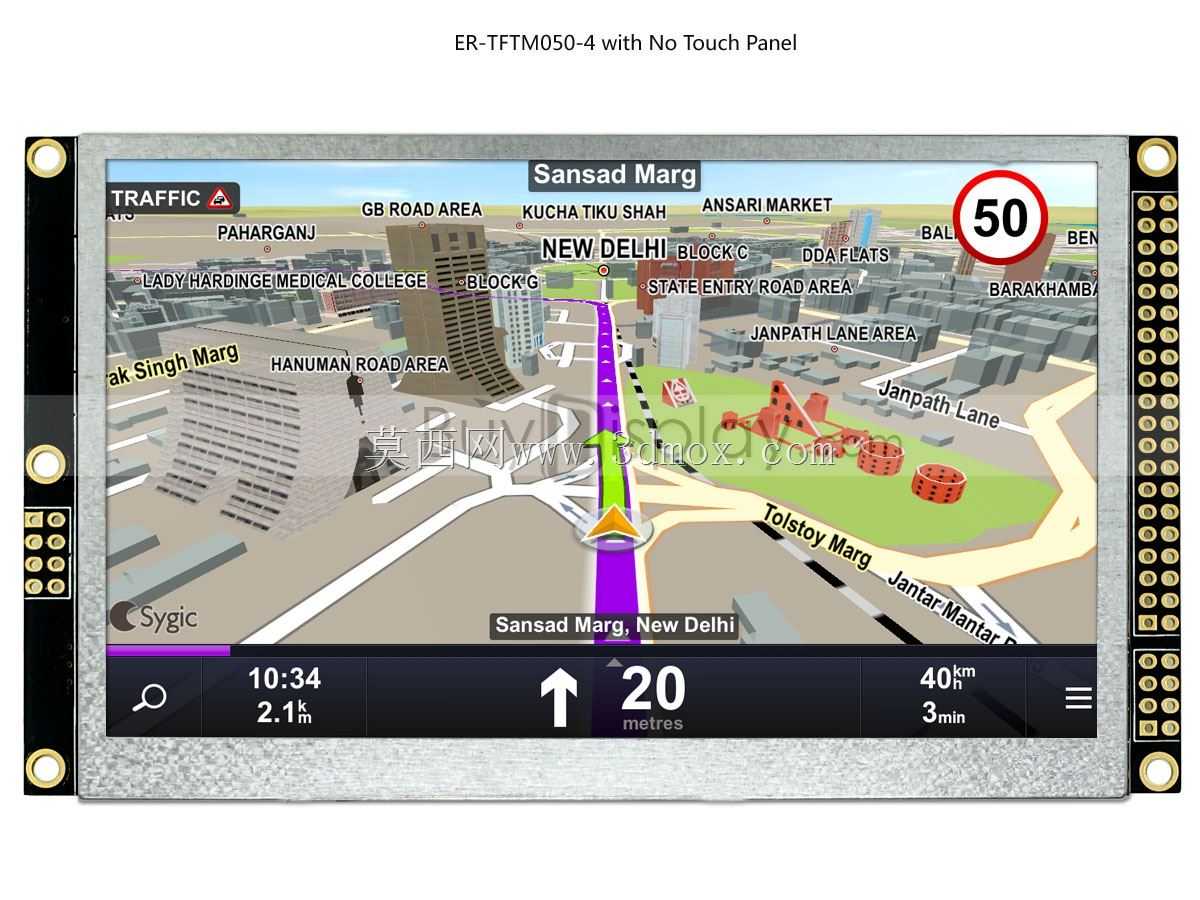

5英寸电容电阻触控TFT液晶显示模块

这款5英寸规格的触控液晶显示模块，主要面向嵌入式开发、小型智能设备、工业控制终端、开源硬件项目等场景使用，能够为各类需要可视化交互的电子设备提供清晰的显示输出与触控输入能力，在小型工控面板、便携检测仪器、DIY智能装置、教学实验设备等领域都有广泛的适配空间。模块集成了显示驱动、触控采集、外围接口电路于一体，无需额外搭配复杂的驱动转接板即可直接接入主控系统，大幅降低了终端产品的显示部分开发周期与布线难度。

功能层面，模块搭载SSD1963显示驱动芯片，支持480×272分辨率的彩色显示输出，色彩还原饱满，能够清晰展示字符、图形、简易UI界面等内容；同时集成电容式或电阻式触控选项，可适配不同使用场景的触控需求，电阻屏适合戴手套操作的工业环境，电容屏则能提供更顺滑的消费级触控体验。板载预留了并行总线接口、micro sd卡槽，支持外接存储加载字库、图片等显示资源，还集成了flash存储电路，可固化常用显示素材，减少主控芯片的资源占用。

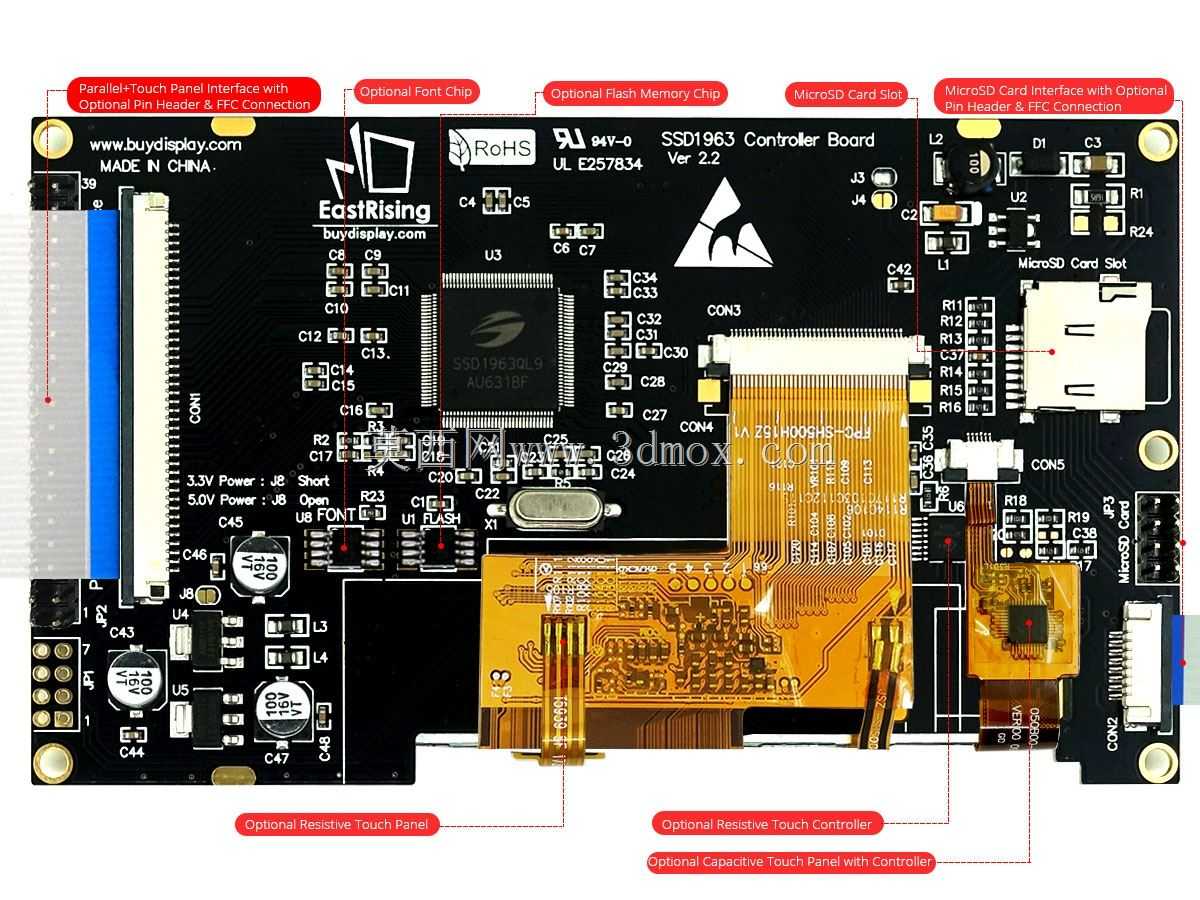

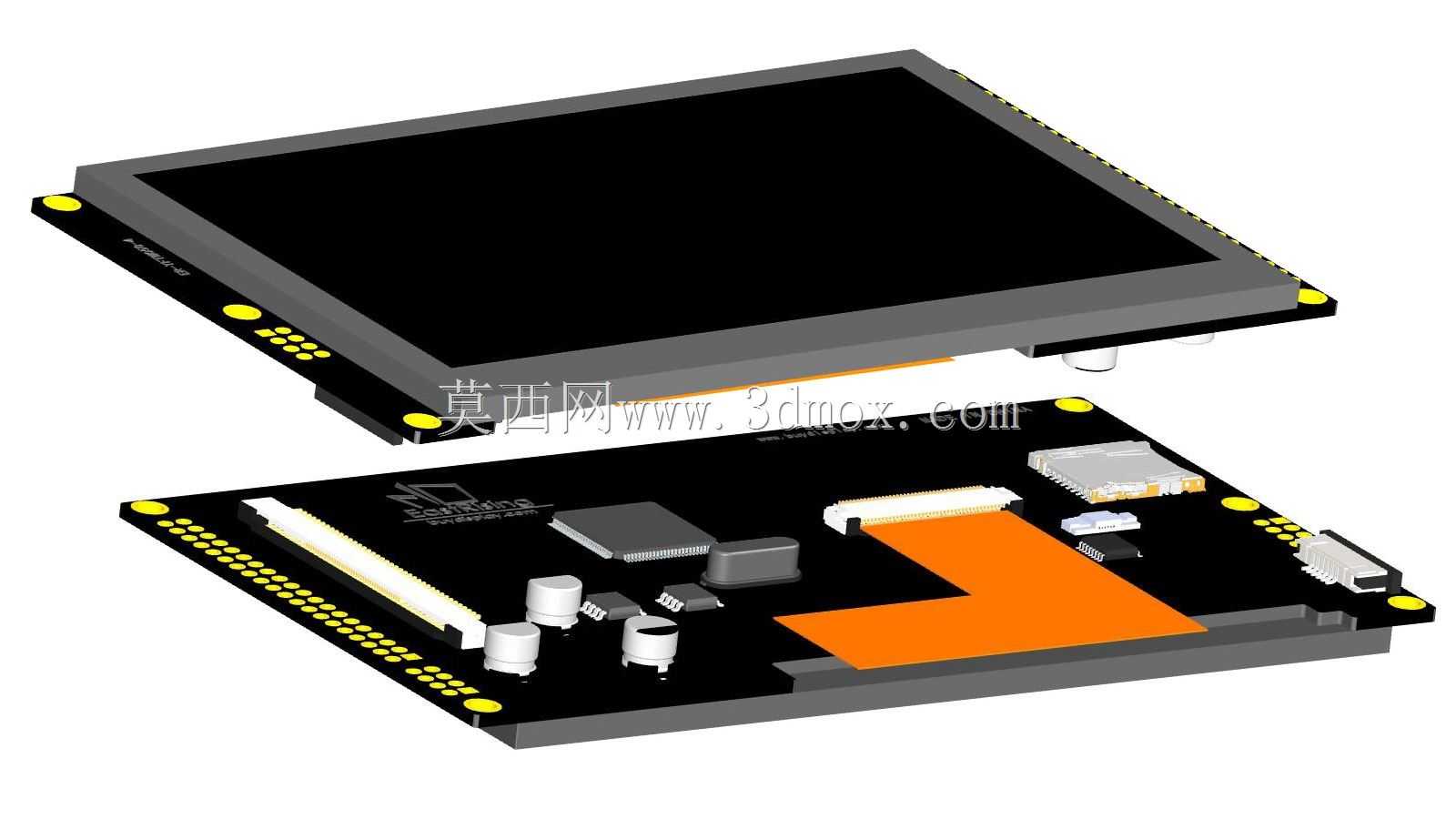

设计思路上，模块采用显示面板与驱动底板叠层装配的结构，上层为液晶面板与触控层，下层为驱动控制电路，两层通过板对板连接器实现信号连通，既保证了整体结构的紧凑性，也方便后期维护更换面板。底板上的元器件布局充分考虑了电磁兼容与信号完整性，主芯片、电源滤波电容、接口座的排布避开了信号干扰路径，电源输入端预留了滤波电容组，能够有效抑制电源纹波对显示效果的影响，避免出现屏幕水波纹、触控跳点等问题。

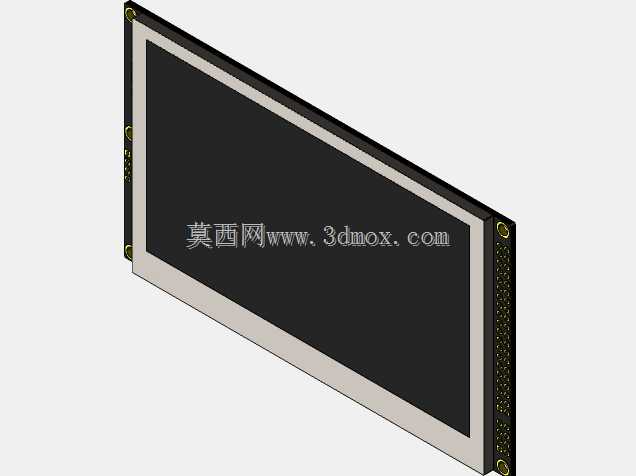

外形与安装边界方面，模块整体为矩形板状结构，屏幕显示区域居中布置，板边四周预留了标准的固定安装孔位，可通过铜柱或螺丝直接固定在设备外壳内部的安装柱上，安装孔位间距符合常规嵌入式显示模组的通用规格，能够兼容多数现成的设备外壳开孔尺寸。板边引出的排针接口采用统一间距排布，接线时可直接采用对应规格的排线接插，无需额外飞线，接口位置布置在底板侧边，不会与屏幕安装区域产生结构干涉，装配时屏幕正面可完全贴合设备面板的显示开窗，边缘无突出结构，能够实现平整的外观装配效果。模块整体厚度控制在较低范围，不会占用过多设备内部的纵深空间，适合对内部安装空间有严格限制的小型便携设备使用。
