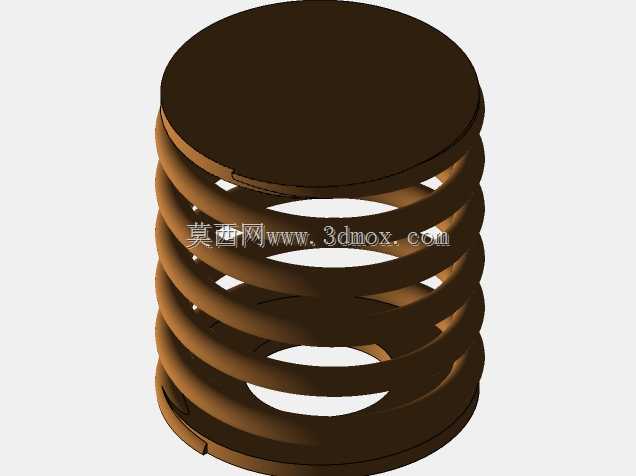

摇臂支承用圆柱螺旋压缩弹簧结构

这款摇臂支承弹簧主要应用于各类需要摇臂结构实现摆动、支承与缓冲复位的机械场景中，常见于工业设备的摇臂铰接部位、车辆操纵机构的摇臂连接端、自动化产线的摆臂支承位置，核心作用是在摇臂往复摆动过程中提供稳定的弹性支承力，同时吸收摇臂动作过程中产生的冲击载荷，避免摇臂与安装基座之间出现刚性碰撞，减少部件磨损，保证摇臂动作的平顺性与复位精度。从功能特性来看，该弹簧采用两端并紧磨平的端部结构，上下两端设置有平整的环形支承面，安装时可以与上下对接的安装座端面完全贴合，不会出现偏载、滑移的问题，在承受轴向压力时，弹簧圈能够均匀受力，避免局部应力集中导致的弹簧过早失效，弹簧的有效圈数经过合理匹配，能够在设定的压缩行程内提供线性度良好的弹力输出，既可以满足摇臂摆动时的弹性退让需求，又能在载荷卸除后快速推动摇臂复位到初始位置，保证机构动作的一致性。在设计思路上，这款弹簧充分考虑了摇臂支承场景的实际受力特点，没有采用常规的等节距普通压缩弹簧结构，而是针对摇臂动作时存在的小幅偏载情况，对弹簧的圈径、节距、丝径做了匹配优化，弹簧的中径尺寸与摇臂安装位的导向柱尺寸适配，安装时可以套设在导向柱上，避免弹簧受压时出现侧向弯曲失稳的问题，两端的并紧圈长度经过精确计算，既保证了支承面的接触面积足够，又不会占用过多的有效压缩行程，在有限的安装空间内最大化利用弹簧的弹性行程。从外形尺寸与安装边界来看，该弹簧整体为圆柱状结构，整体高度适配摇臂安装位的初始装配间隙，外径尺寸小于安装位的容纳腔内径，不会在压缩过程中与腔体内壁发生摩擦剐蹭，上下两端的磨平支承面平面度控制在合理范围内，安装时不需要额外加装调整垫片即可保证装配垂直度，弹簧的最大压缩量大于摇臂工作时的最大摆动行程对应的弹簧压缩量，预留了足够的安全余量，即使在摇臂承受瞬时过载冲击的情况下，弹簧也不会被压并失效，能够长期稳定维持弹性性能，适配各类需要径向限位、轴向缓冲复位的摇臂类机构安装需求。
