机械连接用异形冲压侧盖结构设计

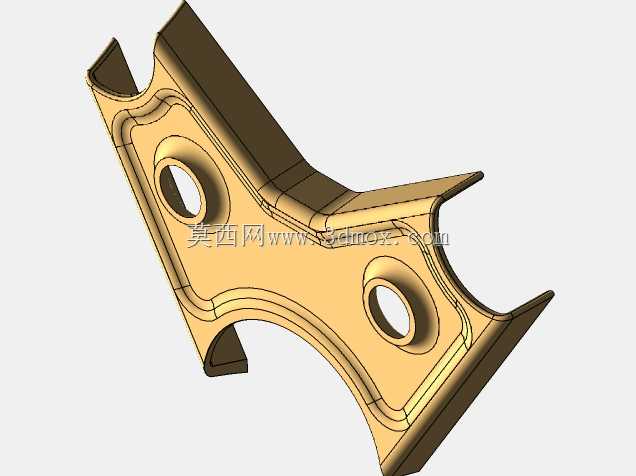

这款侧盖属于机械结构中常用的钣金冲压类连接防护构件，主要应用在各类中小型机械设备的侧边传动节点、线束排布区域或者运动机构的侧端防护场景中，既可以作为外部遮挡件避免外界粉尘、碎屑侵入设备内部的传动配合间隙，也能承担局部的连接支撑作用，为相邻的小型安装组件提供稳定的固定点位。从实际使用场景来看，这类侧盖常出现在轻工自动化设备的机架侧边、小型动力传输单元的侧封位置，或是户外小型作业机具的机身防护部位，需要兼顾结构强度与轻量化的要求，同时要适配复杂的安装空间边界。

在功能特性上，该侧盖采用弯折成型的一体化钣金结构，整体通过多道冲压弯折工序加工成型，不需要额外的拼接焊接工序，结构整体性更强，长期受振动影响也不会出现焊缝开裂的问题。构件上设置的两个带沉台的安装孔，能够让固定螺栓的头部完全沉入沉台内部，避免螺栓头突出构件表面剐蹭周边的管线或者运动部件，同时沉台结构也能提升孔位周边的结构刚度，减少螺栓紧固时板材出现的形变。构件边缘设置的多道弧形翻边与加强筋结构，沿着构件的受力走向排布，能够在不增加板材厚度的前提下大幅提升整体的抗弯折、抗形变能力，即使在设备运行产生的持续振动下，也能保持结构形态稳定，不会出现共振异响或者长期形变导致的安装错位问题。

从设计思路来看，这款侧盖的外形完全贴合所适配安装位的空间轮廓，两端的异形开口与弧形避让结构，是为了避开安装位置周边的突出轴件、管线接头等结构，安装时不需要额外调整周边部件的位置，能够直接对位卡入安装位，大幅提升装配效率。在安装边界的设计上，构件的整体外轮廓完全匹配安装位的预留凹槽尺寸，弯折边的高度与相邻构件的间隙控制在1.5mm以内，既能够保证安装时的顺利对位，也能避免间隙过大导致的防护失效问题。两个安装孔的孔位间距严格适配安装基座上的预设螺柱位置，公差控制在钣金件的通用安装公差范围内，不需要现场扩孔或者调整孔位就能完成固定。构件表面的平滑过渡设计，没有尖锐的棱角与突出的毛刺结构，既能够避免装配过程中划伤操作人员，也能减少应力集中点，提升构件的抗疲劳强度，在长期的交变受力场景下也能保持较长的使用寿命。
