四缸发动机用储油密封油底壳结构

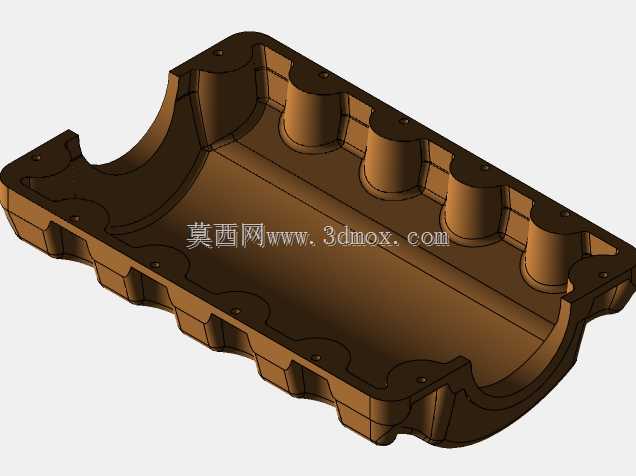

该油底壳是内燃机润滑系统的核心承载部件，主要应用于直列四缸往复式发动机的下部装配场景，作为曲轴箱的下半封闭构件，承担着封闭曲轴箱、储存润滑机油、回收发动机各摩擦副回流润滑油、沉淀机油杂质、辅助散热的核心功能，同时可阻隔外界杂质进入曲轴箱内部，避免运动部件受异物侵入出现异常磨损。在实际整车装配场景中，该部件安装于发动机缸体下端面，上部通过法兰面与缸体下沿配合，结合密封垫实现静密封，防止机油渗漏，下部设置有放油螺塞安装位，可在保养时快速排空壳体内旧机油，部分同类型结构还会在壳体内部设置挡油板结构，避免车辆在急加速、急减速、大角度爬坡或倾斜工况下，机油出现大幅晃动导致机油泵吸空，引发发动机润滑失效的严重故障。从设计思路来看，该油底壳采用深腔式冲压/铸造成型思路，整体轮廓匹配四缸发动机缸体的下部边界，周圈均匀布置螺栓安装孔，保证与缸体连接的压紧力均匀分布，避免局部密封失效；壳体侧壁设置多道加强筋结构，既可以提升壳体整体结构刚度，抵御车辆行驶过程中路面飞溅异物的冲击，也能抑制发动机运行过程中壳体的振动，降低辐射噪声；壳体内部的凸起柱状结构对应曲轴的运动避让位，预留出曲轴连杆机构运转的安全间隙，避免曲轴运动过程中与油底壳发生运动干涉。从安装边界来看，该油底壳的周圈安装孔位完全匹配对应四缸发动机缸体的下沿孔距，法兰面平面度控制在密封要求范围内，壳体深度满足额定机油储量的容积要求，既保证发动机运行时机油泵能够持续吸入足量机油，也避免机油加注过量导致曲轴运转阻力增大、机油窜入燃烧室的问题；壳体下部的最小离地间隙满足整车通过性要求，避免车辆在非铺装路面行驶时磕碰油底壳导致机油泄漏。在功能特性上，该结构兼顾了储油容量、结构强度、密封可靠性与轻量化要求，内壁光滑无死角，便于机油回流与杂质沉淀，外部轮廓适配发动机舱的下部布置空间，不会与周边的副车架、转向拉杆、排气歧管等部件发生装配干涉，能够满足乘用车、轻型商用车所用四缸发动机的长期运行需求，为发动机润滑系统提供稳定的储油与密封保障。
