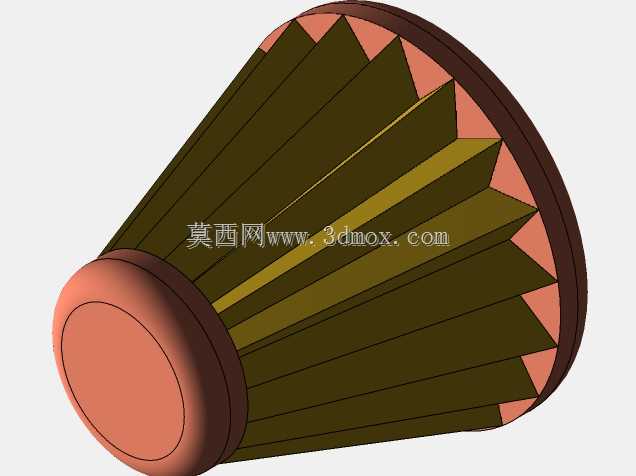

锥褶式发动机进气空气滤清装置

这款锥褶结构的空气滤清装置，主要适配中小排量内燃发动机的进气系统，广泛应用在乘用车辆、小型工程机械、农用动力机械、固定式发电机组等搭载内燃发动机的设备场景中，是发动机进气链路前端的核心防护部件。在发动机的实际运行过程中，气缸做功需要吸入大量外界空气，若空气中夹带的沙尘、金属碎屑、浮尘等硬质杂质直接进入气缸燃烧室，会加剧活塞组、气缸壁、气门密封面的磨粒磨损，严重时还会造成活塞环卡滞、气门密封失效、机油污染变质等问题，大幅缩短发动机的大修周期，甚至引发拉缸、抱轴等致命故障，这款滤清装置的核心作用就是在进气进入气缸前完成多级过滤，拦截各类悬浮杂质，为发动机输送洁净度达标进气。

从功能特性来看，该滤清装置采用锥台形褶式滤材布局，相比同安装直径的平面滤材结构，褶皱设计大幅拓展了有效过滤面积，在有限的安装空间内提升了容尘量，能够延长单次维护的使用周期，同时锥状的流道设计可以引导进气沿褶间缝隙均匀通过滤材，避免局部滤材过载堵塞，降低进气阻力，保证发动机高转速工况下的进气充量效率，减少进气负压带来的动力损耗。装置两端采用硬质端盖密封结构，一端为圆弧封闭端，可引导进气沿锥面径向穿过滤材，另一端为法兰式安装接口，能够与发动机进气歧管或者进气软管紧密对接，避免未经过滤的空气从装配缝隙短路进入气路，端盖边缘的密封唇边设计可以适配不同公差的安装接口，保证装配后的密封可靠性。

在设计思路上，这款滤清装置优先平衡了过滤效率、进气阻力与安装空间三者的矛盾：锥台外形的设计能够适配发动机舱内狭窄的倾斜安装空间，相比传统圆柱形滤芯可以更好地避让周边的管线、支架结构，降低整车或设备的布局难度；褶状滤材的折角经过优化，既保证了滤材的支撑强度，避免进气负压下滤材变形贴合导致有效过滤面积缩减，又预留了足够的褶间气流通道，让积尘可以均匀附着在滤材表面，不会过早出现气路堵塞。从安装边界来看，该装置整体为回转类锥台结构，大直径端为安装对接侧，小直径端为封闭导流侧，安装时仅需保证大端接口与进气道同轴固定，周边预留不小于10mm的拆装空间即可完成滤芯的更换维护，整体径向尺寸紧凑，轴向长度适配多数紧凑型动力舱的安装预留位，不需要额外设计复杂的固定支架，直接通过卡箍或者快装结构就能完成装配，日常维护时不需要拆解周边其他部件，即可快速完成滤芯的更换作业。
