木质拼装冲浪立式桨板内部骨架结构

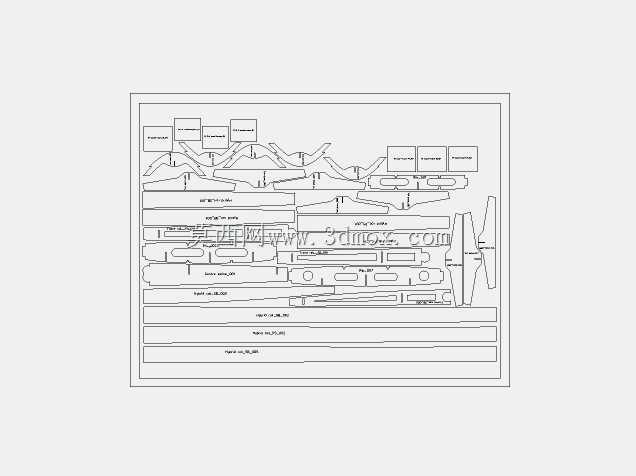

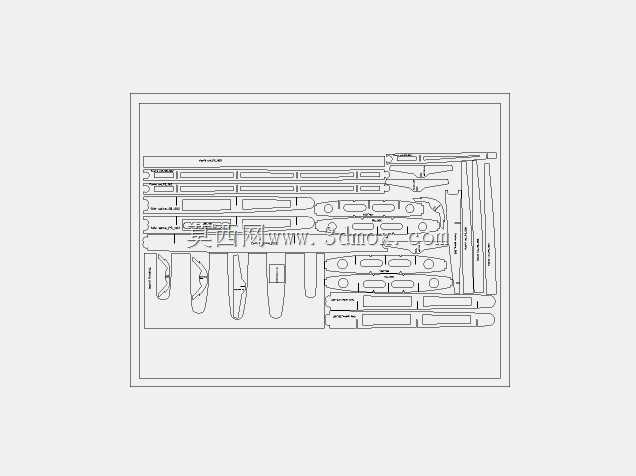

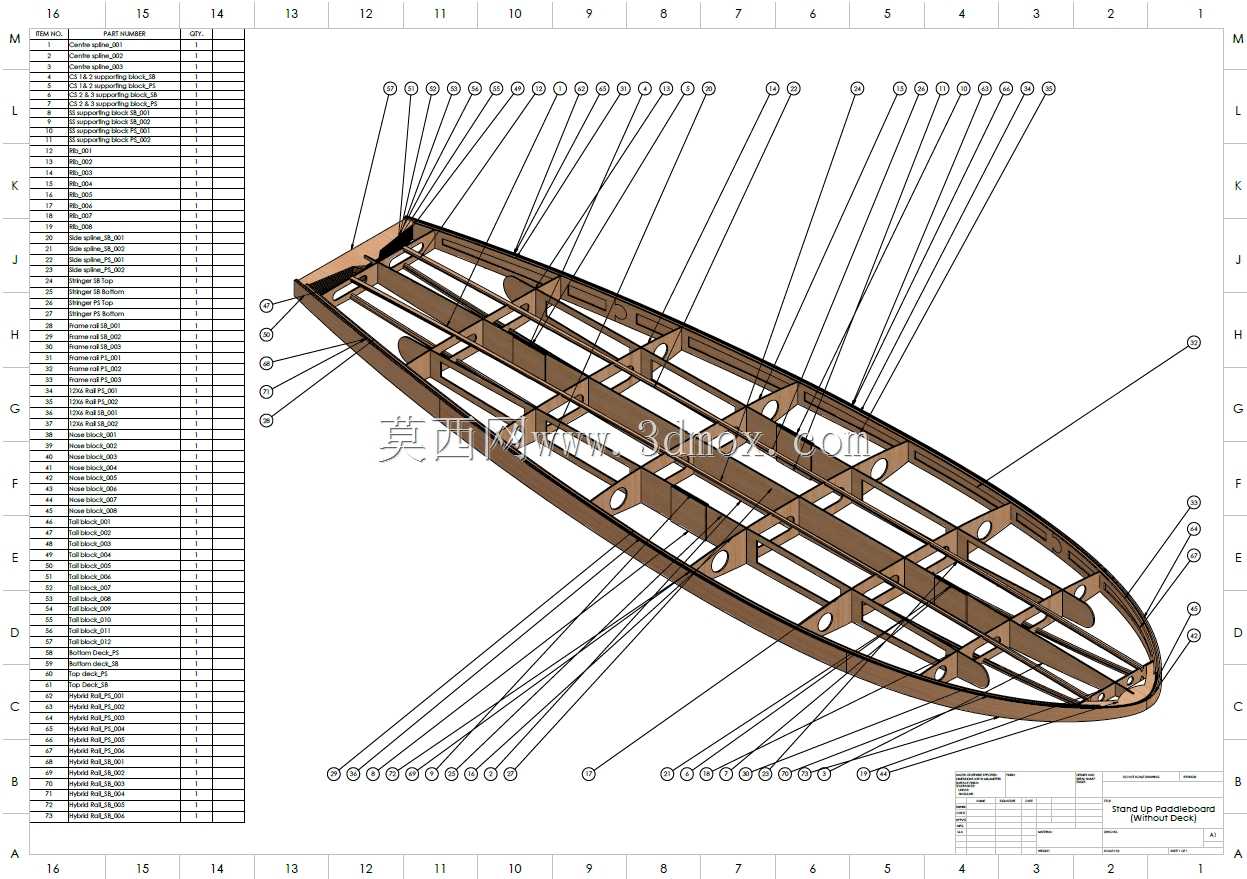

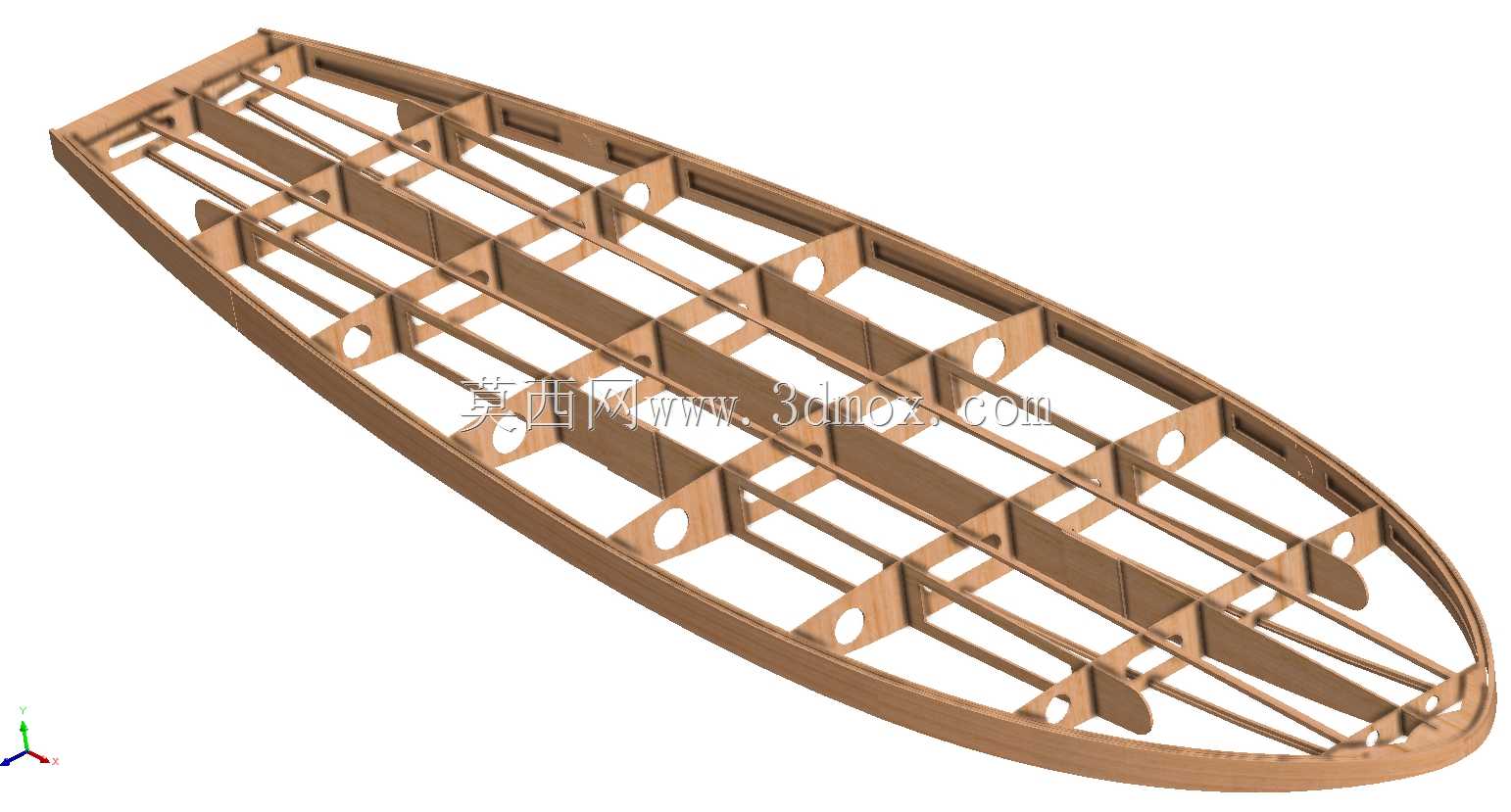

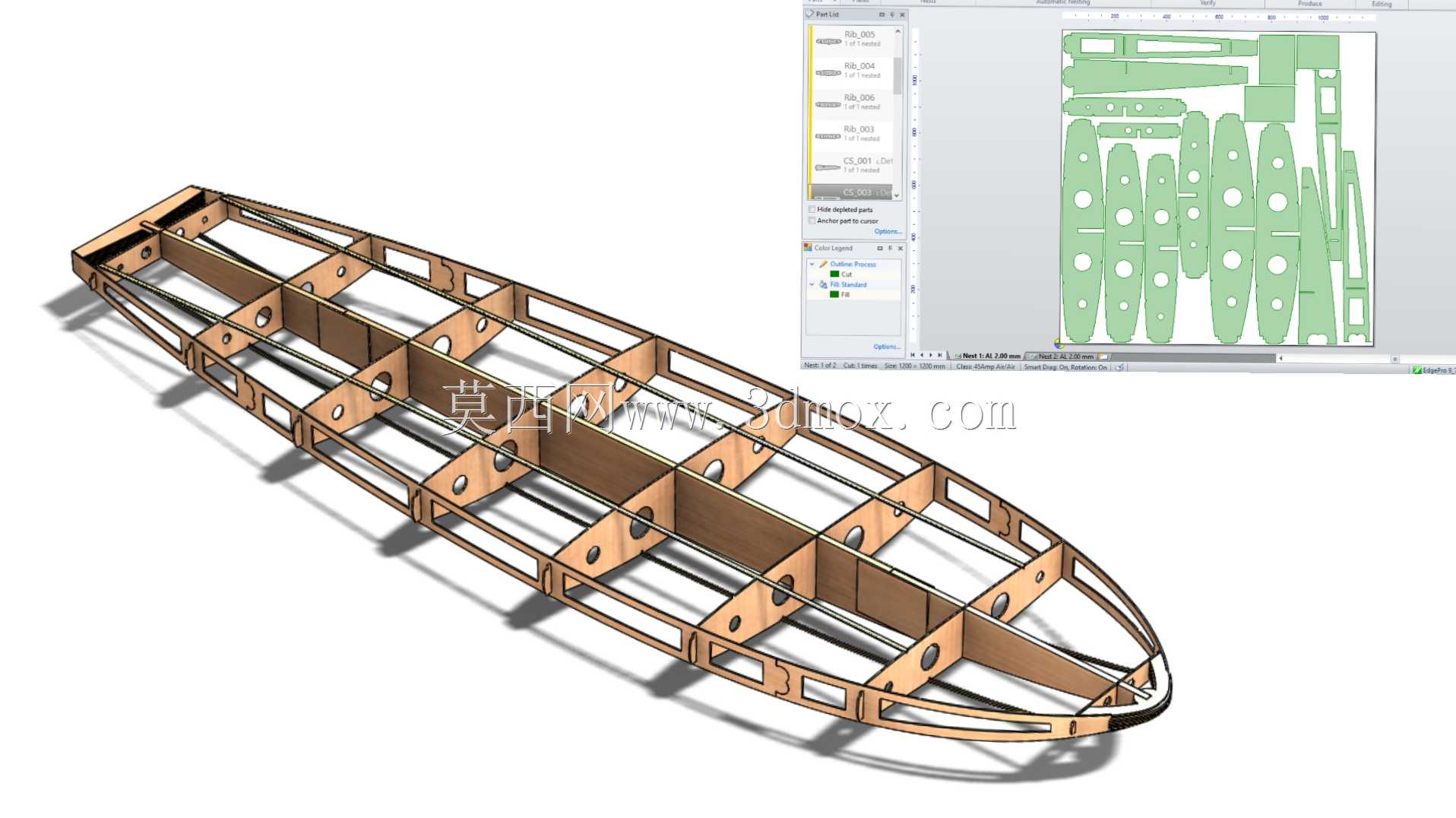

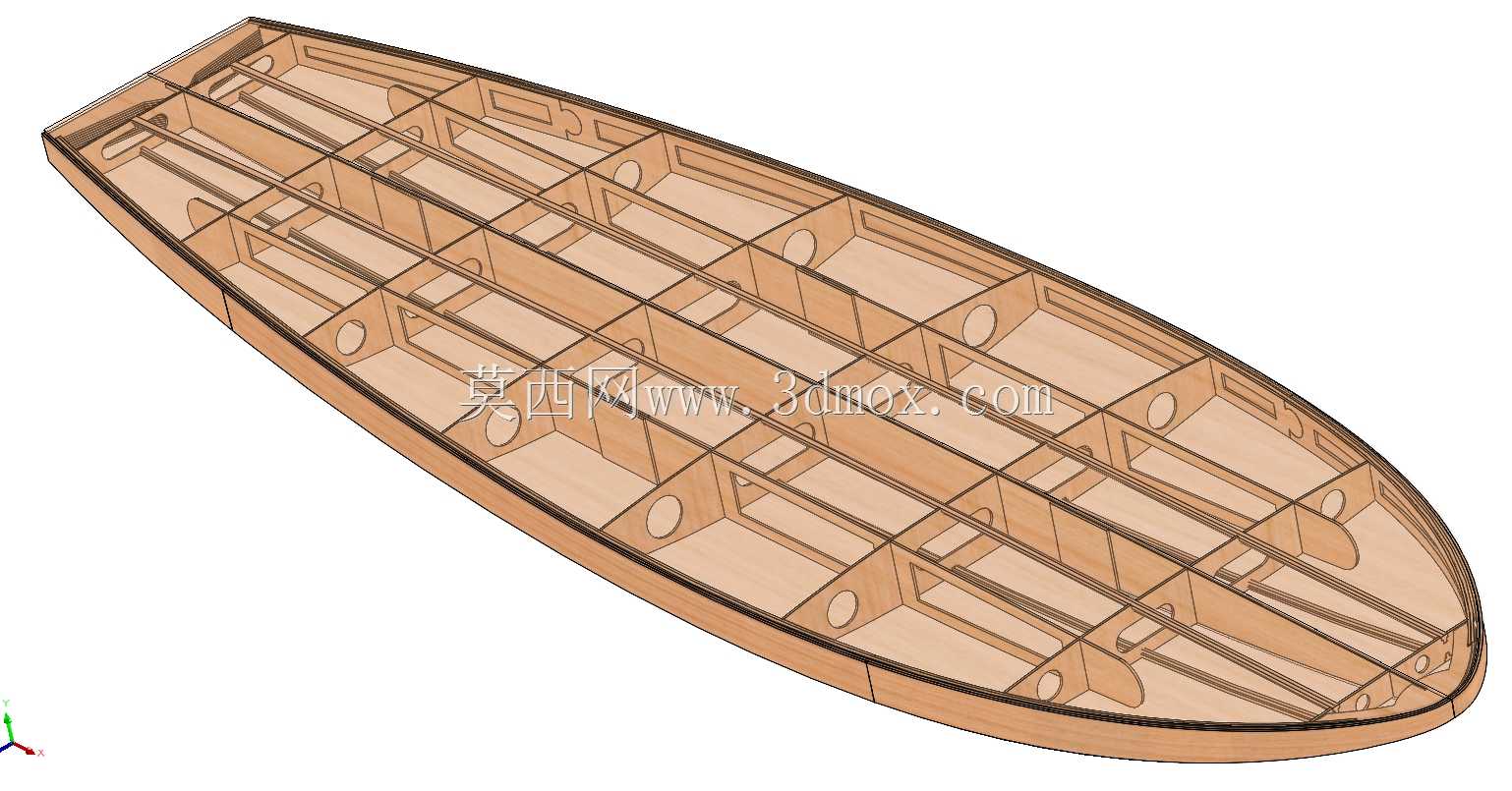

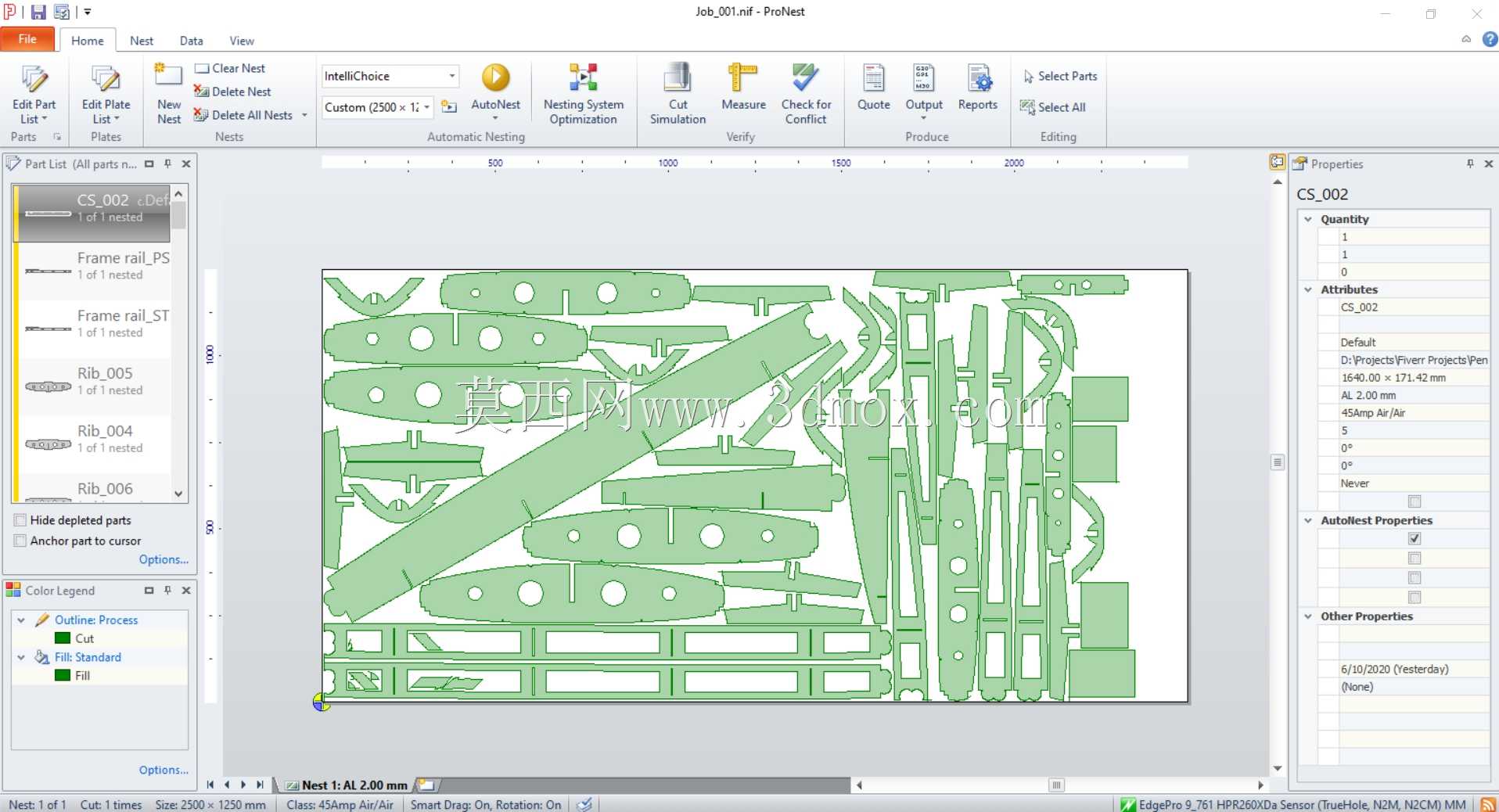

该结构为立式桨板的内部木质支撑骨架，主要应用于近岸冲浪、静水休闲划行、短途水上通勤等水上运动场景，作为立式桨板的核心承力结构，承担着整板的载荷传递、外形定型、抗形变缓冲的核心作用，能够支撑使用者站立划行时的动态载荷，抵消水面波浪带来的反复冲击力，避免板体在长期使用中出现弯折、变形、开裂等问题。从功能特性来看，这套骨架采用纵横交错的肋板与纵梁组合布局，沿板体长度方向布置多根贯通式主纵梁，沿板体宽度方向等距设置带减重孔的横向肋板，所有构件之间采用卡槽拼接的方式连接，既保证了整体结构的连接强度，又最大化降低了骨架自身重量，能够有效控制整板的重量区间，兼顾划行时的浮力表现与便携搬运的需求。横向肋板上开设的圆形减重孔，在不降低结构抗弯强度的前提下，进一步削减了冗余重量，同时也为后续板体内部填充浮力材料、布设防滑层固定点位预留了操作空间。设计思路上，整体完全贴合立式桨板的流线型外轮廓，从板头到板尾的肋板轮廓逐步收窄再平缓放宽，精准匹配桨板破水减阻的外形需求，板头位置的肋板做了圆弧过渡处理，能够有效降低划行时的迎水阻力，提升行进过程中的稳定性；骨架的边缘设置了统一厚度的围边卡槽，用于后续固定外层蒙皮，保证蒙皮安装后与骨架完全贴合，不会出现局部凸起或者衔接缝隙，保障板体整体的水密性与外形流畅度。从安装边界与尺寸适配来看，整套骨架的外轮廓尺寸完全匹配常规休闲立式桨板的外形规格，长度方向适配主流3米级休闲桨板的尺寸区间，宽度方向适配站立区域的合理宽度范围，所有拼接构件的卡槽公差控制在装配允许范围内，既能够保证拼装时的顺畅度，又不会出现拼接松动的问题；骨架的整体高度适配桨板的厚度设计，既保证了板体的整体浮力储备，又不会因为板体过高导致划行时重心不稳，横向肋板的间距经过力学优化，能够在使用者站立的核心区域提供更强的支撑强度，避免局部受力过大出现凹陷，板头板尾位置的肋板间距适当放大，在保证结构强度的同时进一步减轻首尾重量，提升板体在水面的操控灵活性。这套骨架结构既可以用于手工DIY木质桨板的制作，也可以作为量产木质复合桨板的内部支撑结构参考，适配数控切割加工的生产工艺，所有构件均可通过板材切割完成加工，不需要复杂的成型模具，能够有效降低生产制作的门槛与成本，同时木质结构本身具备一定的韧性，能够更好地缓冲水面的冲击载荷，提升桨板的使用手感与使用寿命。
