方管立柱式焊接支撑机架结构设计

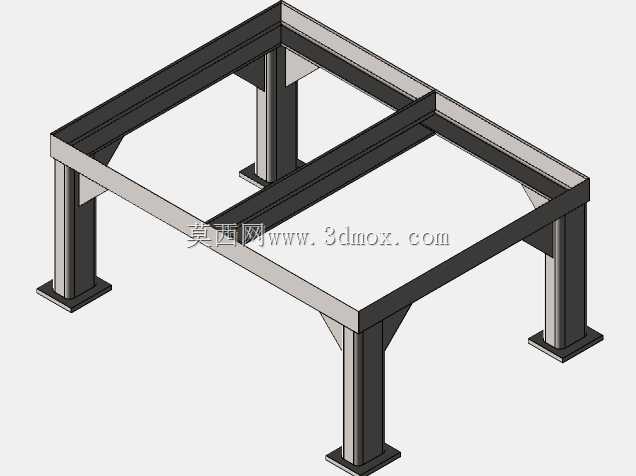

这款焊接支撑机架是工业生产场景中常用的承载支撑结构，主要应用于中小型生产设备的基座搭建、生产线工位承重台架、检测设备固定支架等场景，能够为上方搭载的作业机构、加工模组、物料承载台面提供稳定的刚性支撑，避免设备运行过程中出现晃动、形变偏移等问题，保障上部作业环节的精度与运行稳定性。该机架整体采用矩形方管作为主体焊接材料，四根垂直布置的方管立柱作为主要承重构件，每根立柱底部配置方形安装底板，底板上预留安装固定孔位，可通过膨胀螺栓与车间混凝土地面、预埋钢板或者设备调平脚座进行连接，安装时可根据现场地面平整度调整固定位置，保障机架整体水平度。上部框架采用同规格方管焊接成矩形闭环结构，横梁与立柱的连接位置加装三角形加强筋板，通过角焊缝连接强化节点位置的抗扭、抗弯性能，避免长期承重后节点位置出现开焊、变形问题。框架中部设置一道横向贯通的加强横梁，将上部矩形框架分隔为两个独立的承载区域，既可以提升上部框架的整体抗形变能力，也可以作为中间承载点位，用于安装电气控制元件、气动管路排布固定座或者辅助承托板。设计过程中优先考虑焊接工艺的可操作性，所有焊缝位置均预留足够的焊接操作空间，避免出现死角位置无法满焊的问题，方管下料时统一采用45度切角拼接，保障框架对接位置的贴合度，减少焊接填充量同时提升拼接位置的结构强度。机架整体外形为规整的长方体结构，垂直立柱的高度根据常规人工操作工位的舒适高度设置，上部框架的长宽尺寸适配多数中小型工业设备的安装边界，安装时无需额外对上部设备的安装孔位进行大范围改造，可直接通过螺栓将设备底座固定在机架上部的方管框架上。该机架整体结构简洁，没有多余的冗余构件，在保障足够承重强度的前提下尽可能降低自身重量，同时方管的中空结构可方便穿设设备的供电线路、气路管路，让整体布线更加规整美观，避免管线外露造成的安全隐患。
