多工位弯折带孔钣金固定连接件

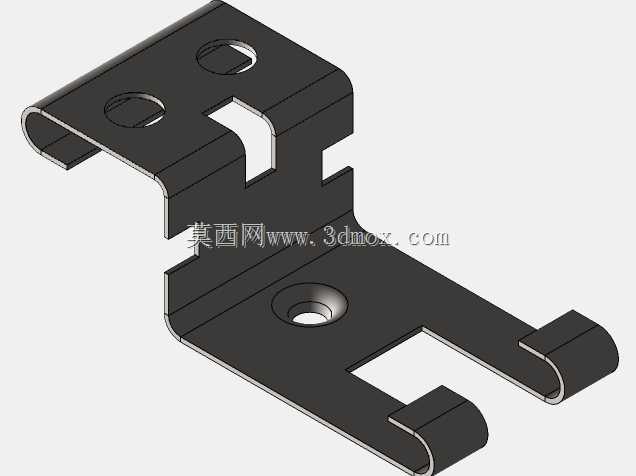

这款钣金固定连接件是工业装配场景中常用的结构承载部件，主要应用在电气柜内部走线固定、小型机电设备内部组件挂载、自动化设备侧边辅助构件安装等场景，能够在紧凑的设备内部空间里，实现两个不同安装面构件之间的稳定连接，替代传统的焊接支架与拼接固定件，减少现场装配的焊接工序，提升设备组装的模块化程度。从实际用途来看，该部件可以同时承担横向与纵向两个方向的构件挂载，一端的弯折卷边结构可以直接卡入设备预设的卡槽导轨内，无需额外的紧固件即可实现快速预定位，另一端的双卷边卡扣结构可以卡接管状构件或者薄型安装板，配合板面上的预留孔位，能够通过螺丝实现最终的锁紧固定，避免设备运行过程中产生的振动导致连接件移位松脱。在功能特性上，该钣金件采用多次弯折成型工艺，整体结构无拼接焊缝，结构强度均匀，能够承受持续的静载荷与常规的振动冲击，板面上的三个圆形孔位分别对应不同的安装需求，其中两个孔位用于连接件自身与安装基面的锁紧固定，剩余的沉孔结构用于挂载部件的定位安装，避免螺丝头部突出板面影响其他构件的装配，板体上预留的方形缺口是为了避让安装位置附近的凸起结构，防止装配时出现干涉问题。设计思路上，这款连接件充分考虑了钣金加工的工艺特性，所有弯折位置都预留了合理的折弯半径，避免弯折处出现应力集中导致板材开裂，所有的边缘位置都做了卷边或者钝化处理，避免装配时划伤操作人员，同时卷边结构也进一步提升了板体的整体刚性，减少薄钣金件容易出现的形变问题。从安装边界来看，该连接件整体为Z型阶梯弯折结构，横向安装面的长度适配常规的小型设备安装基面尺寸，纵向弯折的高度能够错开安装基面附近的突出构件，两端的卡扣开口尺寸匹配常用的标准导轨与薄壁管件直径，所有孔位的中心距都符合通用的工业安装孔距标准，能够直接适配市面上多数标准紧固件，无需额外进行二次打孔加工，在紧凑的安装空间内可以快速完成装配，有效降低设备组装的工时成本。
