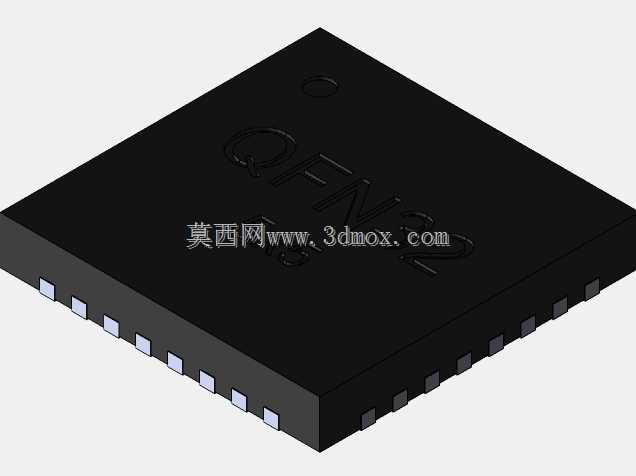

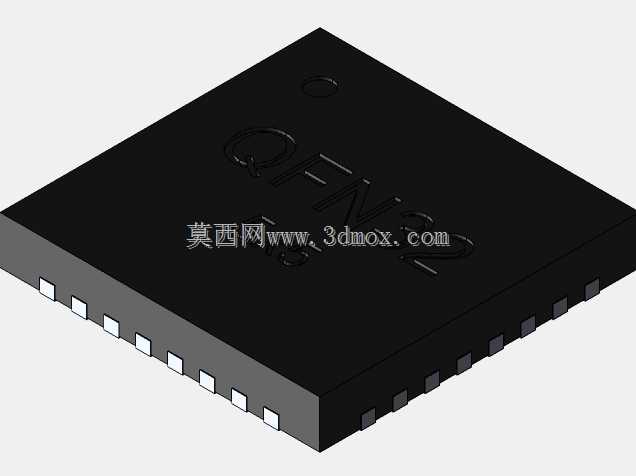

QFN32封装5x5mm方形贴片芯片

这款QFN32封装的方形贴片元件，是当前高密度电子组装领域应用极为广泛的半导体承载结构，主要适配各类需要小体积、高散热性能的集成电路裸片封装场景，常见于消费电子主控板、工业控制核心板、便携智能设备主板、车载电子控制单元等高密度布线的PCB组装环节，能够在有限的板卡空间内完成多引脚信号的稳定传输，同时兼顾芯片工作时的热量导出需求。从实际使用场景来看，这类封装元件多采用表面贴装工艺完成装配，无需在PCB上开设贯穿的引脚插孔，能够大幅提升板卡的布线密度，缩小终端电子产品的整体体积，适配当下电子产品轻量化、小型化的发展趋势。在功能特性上，该封装采用四周排布焊盘的设计，32个信号引脚均匀分布在封装本体的四个侧边，引脚间距符合行业通用的贴片加工标准，能够适配常规的SMT回流焊工艺，焊接良率稳定，同时封装底部带有大面积的散热焊盘，可直接与PCB上的散热铜箔连接，将芯片工作时产生的热量快速传导至板卡整体散热结构，有效降低高负载工况下的芯片结温，提升电路长期工作的稳定性。在设计思路上，该模型严格遵循QFN封装的行业通用规范，整体采用方正的扁平立方体结构，本体厚度适配常规贴片加工的吸嘴拾取高度，顶面预留了清晰的标识区域与定位圆点，方便生产过程中的视觉识别与方向对位，避免贴装时出现引脚错位的问题；侧边引脚的突出长度、焊盘宽度都经过精准匹配，既保证焊接时焊锡能够充分浸润形成可靠焊点，又避免相邻引脚之间出现连锡短路的问题。从外形尺寸与安装边界来看，该封装本体长宽均为5mm，整体厚度控制在贴片元件常规厚度范围内，安装时仅需在PCB上对应位置预留匹配尺寸的焊盘图形，本体周边预留0.3mm以上的工艺避让空间即可满足贴装、检修的操作需求，不会占用过多的板卡有效布线空间，能够帮助硬件工程师在紧凑的板卡布局中合理规划元件位置，平衡电路性能、散热需求与装配工艺的多重要求。
