DIN32676标准卫生级快装卡套结构设计

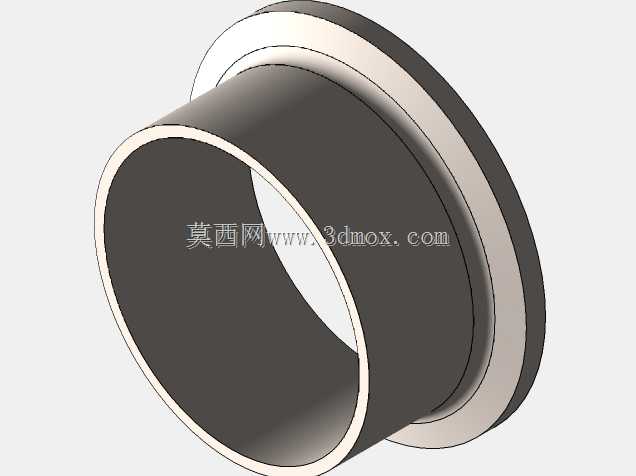

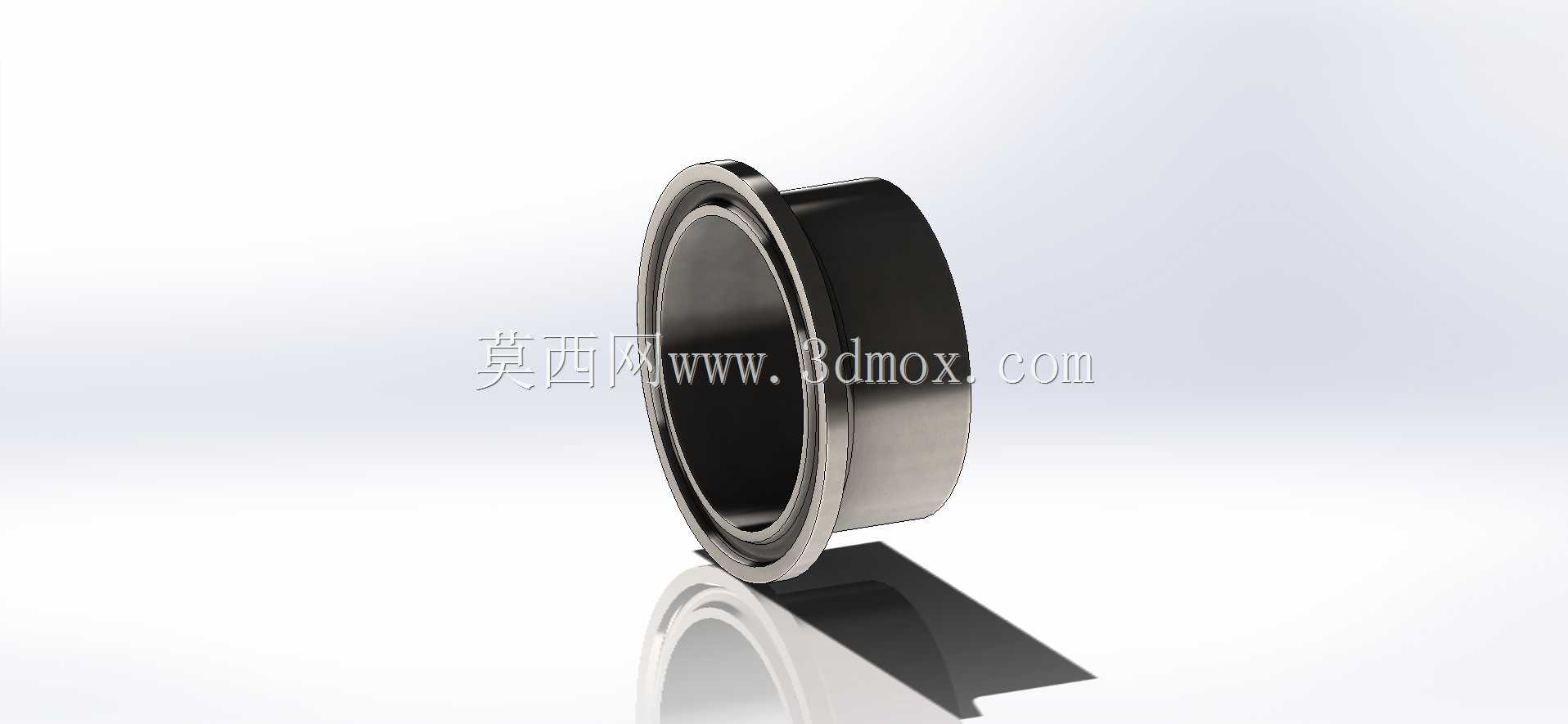

这款卡套是适配DIN32676标准的卫生级管路连接核心部件，主要应用于对管路洁净度有严苛要求的流体输送场景，在食品加工的乳品、饮品生产线，化工领域的高纯试剂输送管路，以及制药行业的无菌物料传输系统中都承担着关键的管路衔接作用，能够实现不同管段之间的快速对接与可靠密封，避免输送过程中出现物料泄漏、积存污损的问题，保障管路内部流体输送的稳定性与卫生性。从实际使用功能来看，该卡套采用带凸缘的筒式结构，安装时可将卡套嵌入对应管端，配合标准卡箍即可完成锁紧固定，无需复杂的焊接或螺纹攻丝工序，能够大幅缩短管路安装与后期维护的拆装时长，同时卡套与管道内壁衔接处做了平滑过渡处理，不存在卫生死角，能够有效避免物料残留滋生细菌，完全满足卫生级管路的CIP在线清洗要求，不会在管路内部形成流道阻碍，保障流体输送过程顺畅无滞流。在设计思路上，这款卡套严格遵循DIN32676标准的尺寸规范，针对DN40到DN200的常规卫生级管路通径做了适配性结构优化，卡套的密封配合面采用高精度的形位公差控制，能够与配套的密封垫圈实现均匀压紧，避免局部压力不均导致的密封失效问题；卡套的凸缘部分做了加厚处理，能够承受卡箍锁紧时的均匀压紧力，长期使用不会出现凸缘变形导致的连接松动问题，同时卡套整体采用等壁厚设计，在保证结构强度的前提下尽可能降低材料消耗，兼顾使用可靠性与成本控制。从外形尺寸与安装边界来看，该系列卡套的内径与对应通径的管道外径精准匹配，安装时仅需将卡套套入管端至定位台阶位置，配合对应规格的标准卡箍即可完成安装，安装后卡套凸缘外侧与卡箍的配合间隙控制在合理范围，不会出现径向窜动问题；轴向安装尺寸紧凑，不会额外占用过多管路排布空间，能够适配空间受限的管路布局场景，卡套的外露边缘全部做了圆角钝化处理，安装过程中不会划伤操作人员，也不会积存外界灰尘污物，便于日常的外部清洁维护。在实际工况适配性上，这款卡套能够耐受常规卫生级管路的工作温度与压力范围，在频繁拆装的使用场景下依然能够保持稳定的密封性能，不会因为多次拆装出现配合面磨损导致的泄漏问题，适配多种常见的卫生级管路密封材质，能够根据不同输送物料的腐蚀特性、温度要求选择对应的密封垫圈，满足不同行业的流体输送使用需求。
