自行车传动用塔锚链结构三维设计

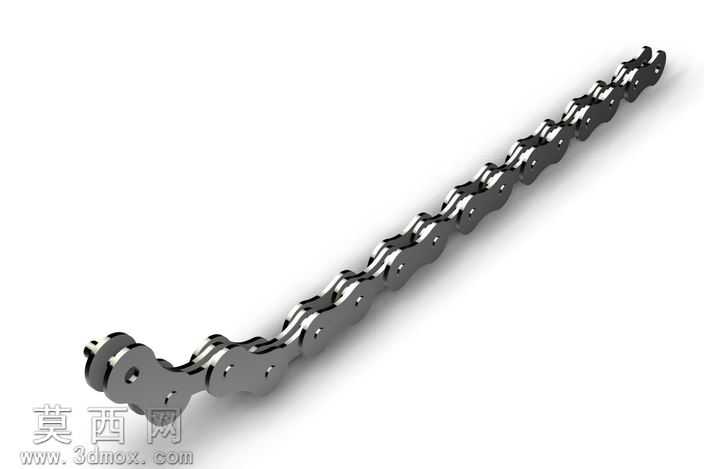

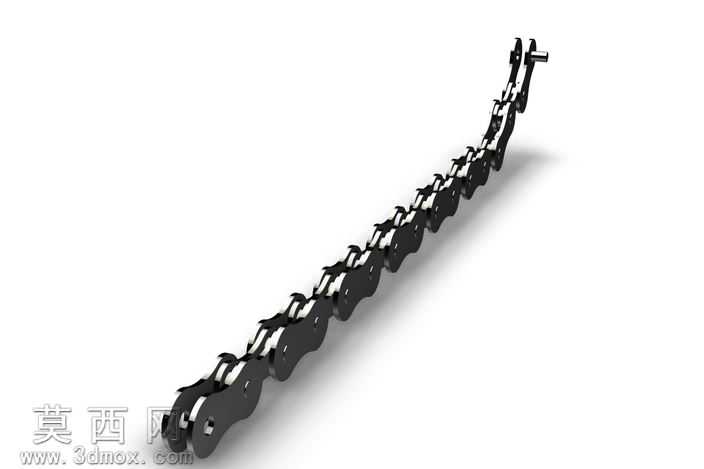

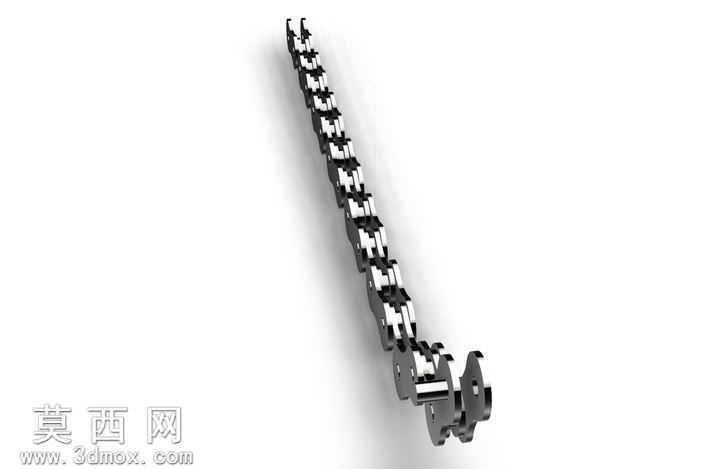

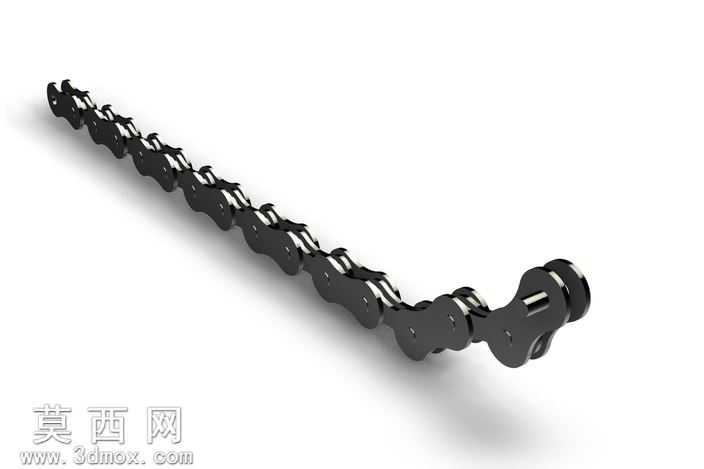

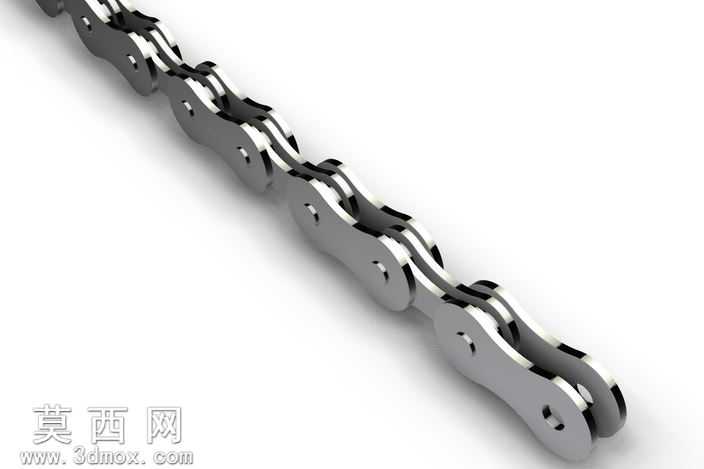

本作品为自行车传动系统配套的塔锚链三维建模设计，建模阶段采用SolidWorks软件完成全参数化构建，首先对单节链节的结构进行拆解分析，区分外链板、内链板、销轴、套筒四个核心组成部件，通过草图绘制确定各部件的轮廓尺寸，结合拉伸、切除、圆角等基础特征完成单个链节的实体建模，建模过程中严格控制各配合面的尺寸公差，保证链节之间铰接位置的转动间隙符合实际使用需求。完成单节链节建模后，通过线性阵列配合角度偏转的方式完成整段链条的装配，阵列过程中逐节调整链节的相对角度，还原链条自然垂落的弯曲形态，避免出现生硬的直线排布问题，同时对相邻链节的铰接位置添加同轴心、重合等标准配合约束，确保整段链条的结构逻辑符合真实链条的运动特性。材质与渲染阶段，针对不同部件赋予对应材质属性，内外链板采用高碳钢材质，设置略带磨砂质感的金属粗糙度参数，还原冲压成型后的金属表面质感；销轴与套筒部分添加轻微的镀铬反光效果，区分不同零件的材质差异；渲染阶段采用工作室柔光环境，添加柔和的地面阴影效果，突出链条的结构层次感与金属质感，通过调整光源角度让链节之间的铰接缝隙清晰呈现，方便观察内部的配合结构。设计思路上，重点还原塔锚链的特殊链节造型，区别于普通自行车链条的链板轮廓，对塔锚链的异形链板外形进行精准复刻，保证链节之间的连接强度符合传动受力要求，建模过程中对链板的受力薄弱位置做了圆角过渡处理，避免应力集中问题，整段模型的结构完整，各部件无干涉问题，既可以用于自行车传动系统的结构展示，也可作为相关传动结构设计的参考模型，帮助设计者理解链条类传动件的铰接结构与装配逻辑。
