红色圈辐条式自行车轮三维结构设计

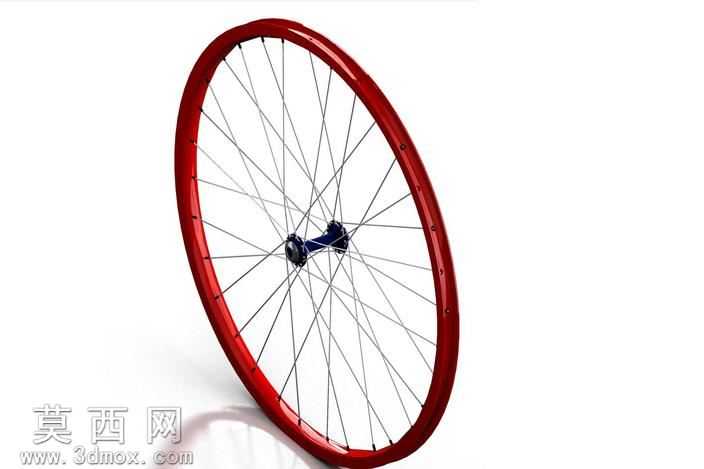

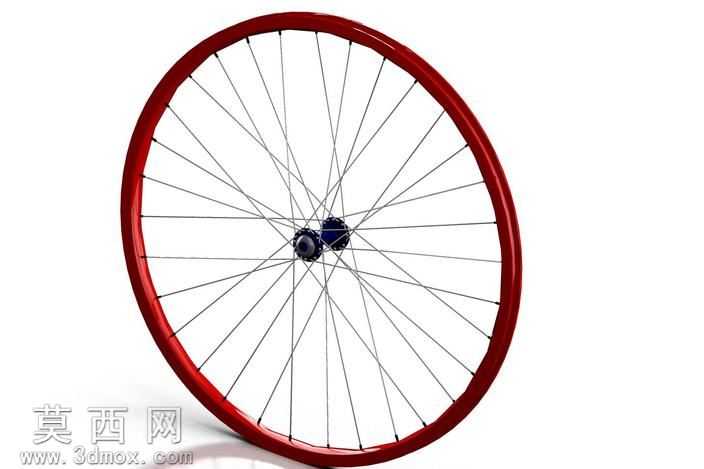

本自行车轮三维模型采用Creo 2.0软件完成全参数化建模，整体还原了传统辐条轮的完整结构，包含红色阳极氧化质感的金属轮圈、多根均匀排布的钢制辐条、中心花鼓组件三大核心部分。建模过程中首先以旋转特征构建轮圈的基础环形实体，通过扫描切除特征加工出轮圈边缘的胎边卡槽、辐条安装孔位，对轮圈表面做圆角过渡处理，还原真实金属轮圈的流畅轮廓，避免尖锐棱角带来的失真感。辐条部分采用阵列特征完成排布，以单根变径辐条的扫描实体为基础，按照轮圈的圆周等分角度做径向阵列，精准还原每根辐条从花鼓法兰盘到轮圈孔位的倾斜牵拉角度，同时添加辐条端部的条帽结构，还原辐条与轮圈的连接细节，保证轮组辐条张力分布的结构合理性。中心花鼓部分分别构建了轴身、两侧法兰盘、轴承安装位的结构，对花鼓表面做哑光深色金属材质处理，与亮面红色轮圈形成视觉区分，材质渲染阶段为轮圈赋予高光泽金属漆材质，添加细微的表面颗粒质感模拟真实铝合金轮圈的喷涂效果，辐条赋予亮面镀铬金属材质，还原钢制辐条的反光特性，花鼓部分赋予磨砂深色金属材质，区分不同部件的材质差异。设计过程中严格遵循自行车轮的实际尺寸比例，轮圈直径、辐条数量、花鼓开档尺寸均参考民用自行车的通用规格，各部件之间的装配关系完全还原实际产品的连接逻辑，轮圈的圆度、辐条的排布角度都经过参数校验，避免出现结构干涉问题，模型可用于自行车结构教学、轮组改装设计参考、骑行相关产品的场景渲染素材，完整呈现了传统辐条轮的结构组成与外观质感。
