汽车发动机不锈钢排气歧管结构设计

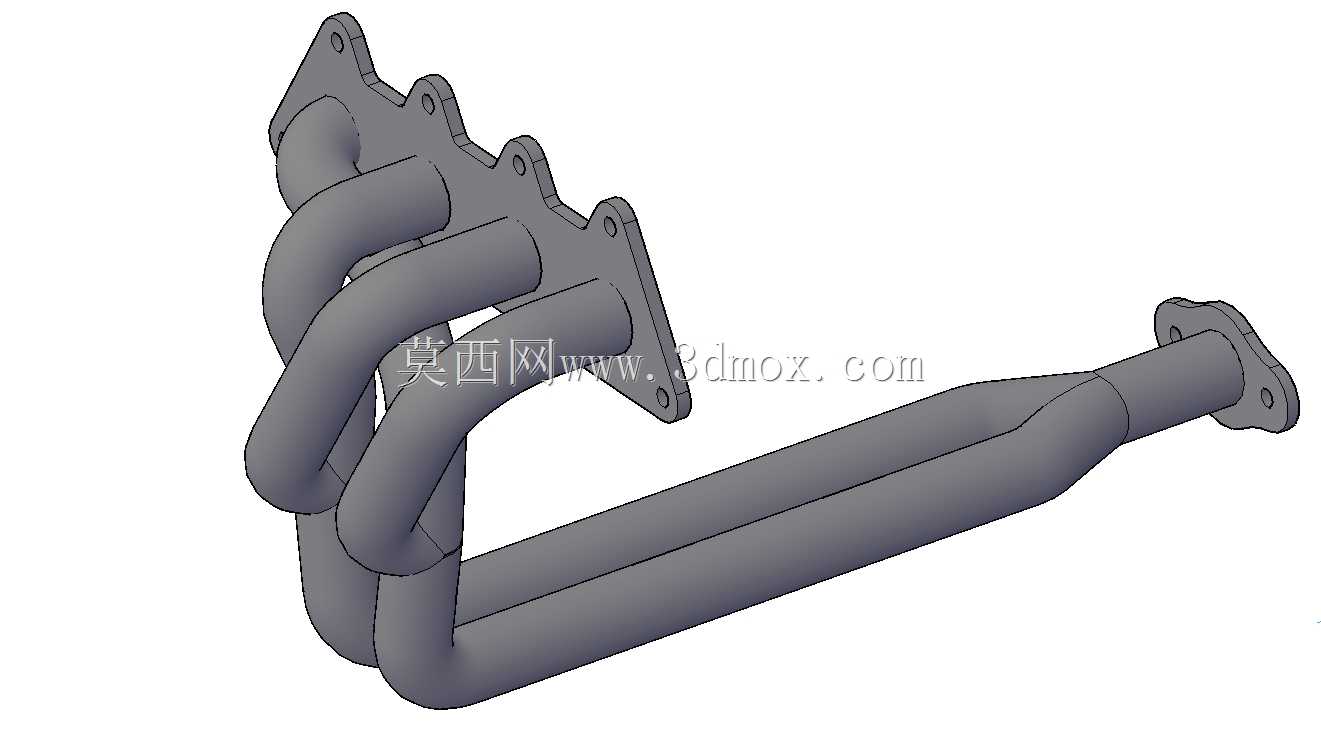

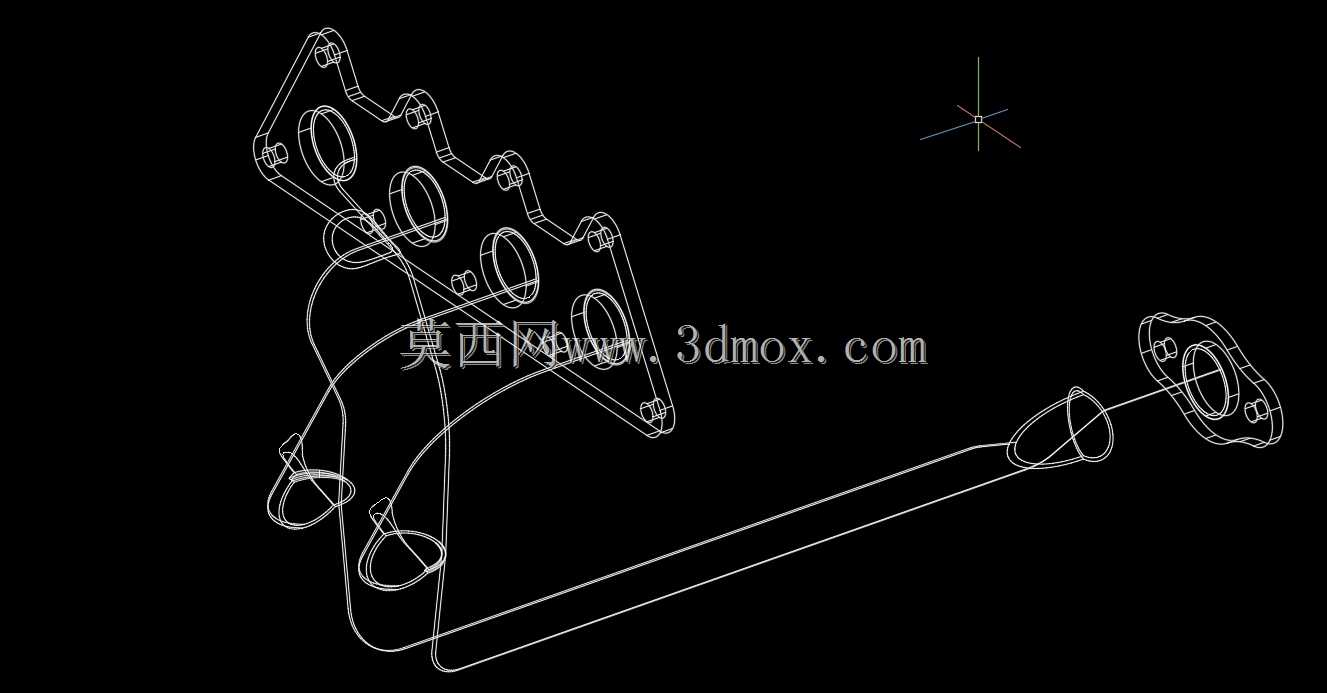

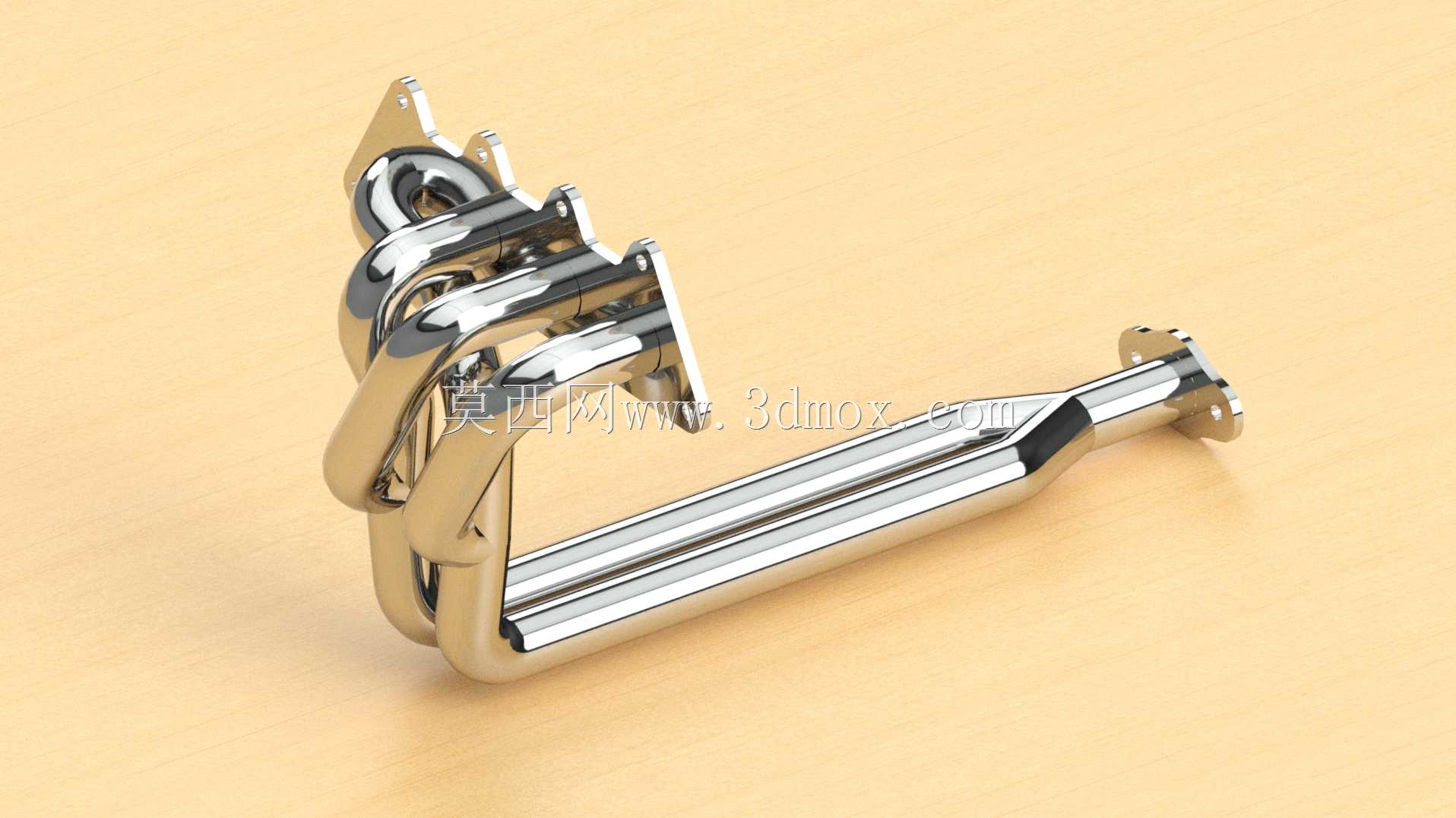

这款排气集管是汽车发动机进排气系统的核心导流部件，主要搭载于直列四缸内燃发动机，负责将各个气缸燃烧后排出的高温高压废气有序汇集，导入下游排气三元催化、消声总成管路中，是保障发动机排气顺畅、维持各缸排气背压均衡的关键结构件，广泛应用于乘用车辆、小型商用车辆的自然吸气与小排量涡轮增压动力单元中。在实际装车运行场景下，该部件直接承接气缸盖排气口排出的最高可达近千摄氏度的高温废气，长期处于冷热交替、振动冲击的复杂工况，因此整体采用不锈钢材质一体弯制焊接成型，表面做镜面抛光处理，既可以提升高温下的抗氧化耐腐蚀能力，也能降低管壁粗糙带来的排气阻力，减少废气流动过程中的紊流损耗。设计过程中，工程师充分考量了四缸发动机的点火顺序与排气脉冲特性，四个进气支管采用等长化的弯管布局，尽可能让各缸排出的废气到达总管汇合处的行程一致，避免不同气缸的排气脉冲相互干涉造成排气阻滞，以此提升发动机的充气效率，优化动力输出的平顺性。安装边界上，四个支管端部的法兰盘严格匹配气缸盖排气口的螺栓孔位分布，法兰密封面做平面度精加工处理，可配合金属密封垫片实现高温下的可靠密封，避免废气泄漏；另一端的总管连接法兰则匹配下游排气前段管路的安装尺寸，整体管路走向充分避让了发动机舱内的周边部件，预留了足够的热膨胀间隙与安装操作空间，不会与周边线束、冷却管路、车身结构产生运动干涉。管路弯折处采用大曲率半径的顺滑过渡设计，没有突兀的截面突变，既可以降低排气气流的沿程阻力，也能减少弯折处的应力集中，提升部件长期在高温振动工况下的结构疲劳强度，避免长期使用后出现开裂、漏气等故障。整体结构紧凑，管壁厚度均匀，兼顾了轻量化与结构强度需求，在保障排气效率的同时，也能为后续排气系统的传感器安装、催化转化器布局预留合理的位置匹配空间。
