风管风门气动执行机构带限位开关

在暖通空调与通风管路系统中，风门执行机构直接决定风阀开度控制的可靠性。这个带限位开关的风管风门气动执行机构，主要用于狭窄管段内替代原有电机驱动方案，在安装空间受限的场合完成风门的启闭与位置反馈。

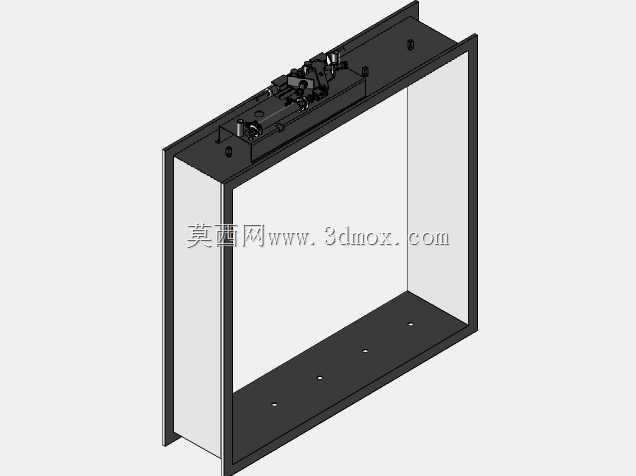

从实际布置看，执行机构整体安装在风阀外侧的支架上，气缸通过连杆与风门转轴连接，压缩空气驱动活塞往复运动，再经摇臂把直线运动转化为阀轴的角位移。机构两端设置限位开关，用于检测风门全开和全关位置，并把到位信号反馈给控制系统，避免过行程撞击，也便于远程判断阀门状态。

设计上优先考虑的是安装边界。由于现场管廊和设备之间的净空有限，执行元件、连杆、限位组件和防护外罩需要在有限长度和高度内紧凑排布。气缸轴线、连杆铰接点和阀轴中心的相对位置经过匹配，使传动角在整个启闭过程中保持在合理范围，减小死点附近的卡滞风险。支架与风管法兰或阀体侧板连接，安装孔位需与现场风门轴高、轴径及周边梁位协调。

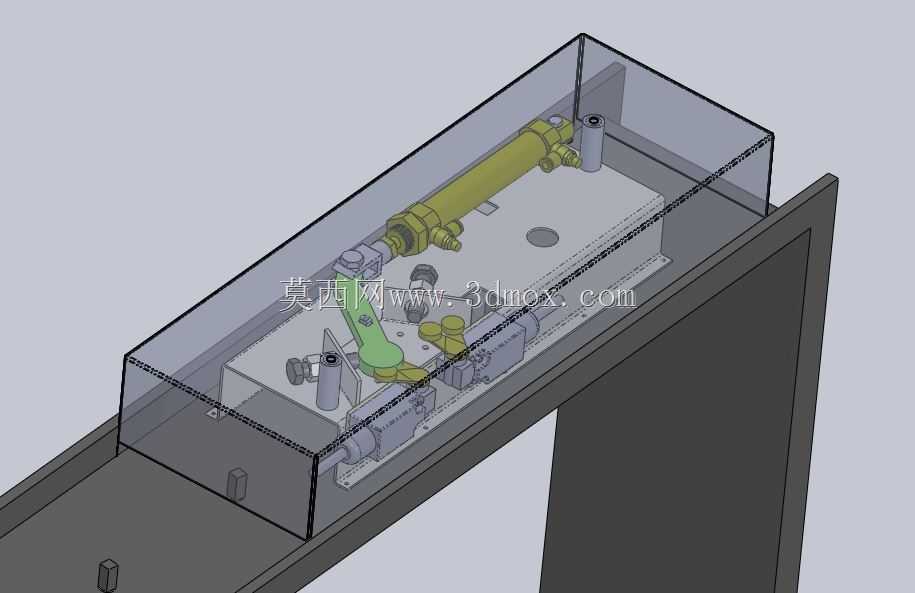

功能特性方面，气动驱动适合有集中气源的空调机房、除尘风管和工艺通风系统，响应较快，维护点相对集中。限位开关的引入使该机构不再只是简单的气动推杆，而能与PLC或楼宇自控系统配合，实现状态联锁、故障报警和开度逻辑判断。透明防护罩可观察内部连杆和开关位置，同时减少粉尘对铰接点和触发件的影响。

结构建模时需要重点处理几处关系：气缸尾部铰接座要承受往复推力，底板厚度和加强筋需满足刚性要求；连杆长度决定风门转角，两端关节轴承或销轴孔要留有调整余量；限位开关碰块的位置应在调试时可微调，以补偿装配误差和风门密封件压缩量。外罩轮廓不能与风管保温层、检修门或相邻管道冲突，底部还应考虑接线和气管走向。

对于结构设计和设备选型人员，这类模型的价值不只是外观还原，更在于把气缸行程、杠杆比、阀轴转角、开关触发行程和安装空间统一到同一装配中。通过三维校核，可以提前发现连杆与罩壳干涉、检修工具无法接近、限位开关触发不稳定等问题，从而减少现场返工。
