5英寸TFT液晶显示控制模组结构设计

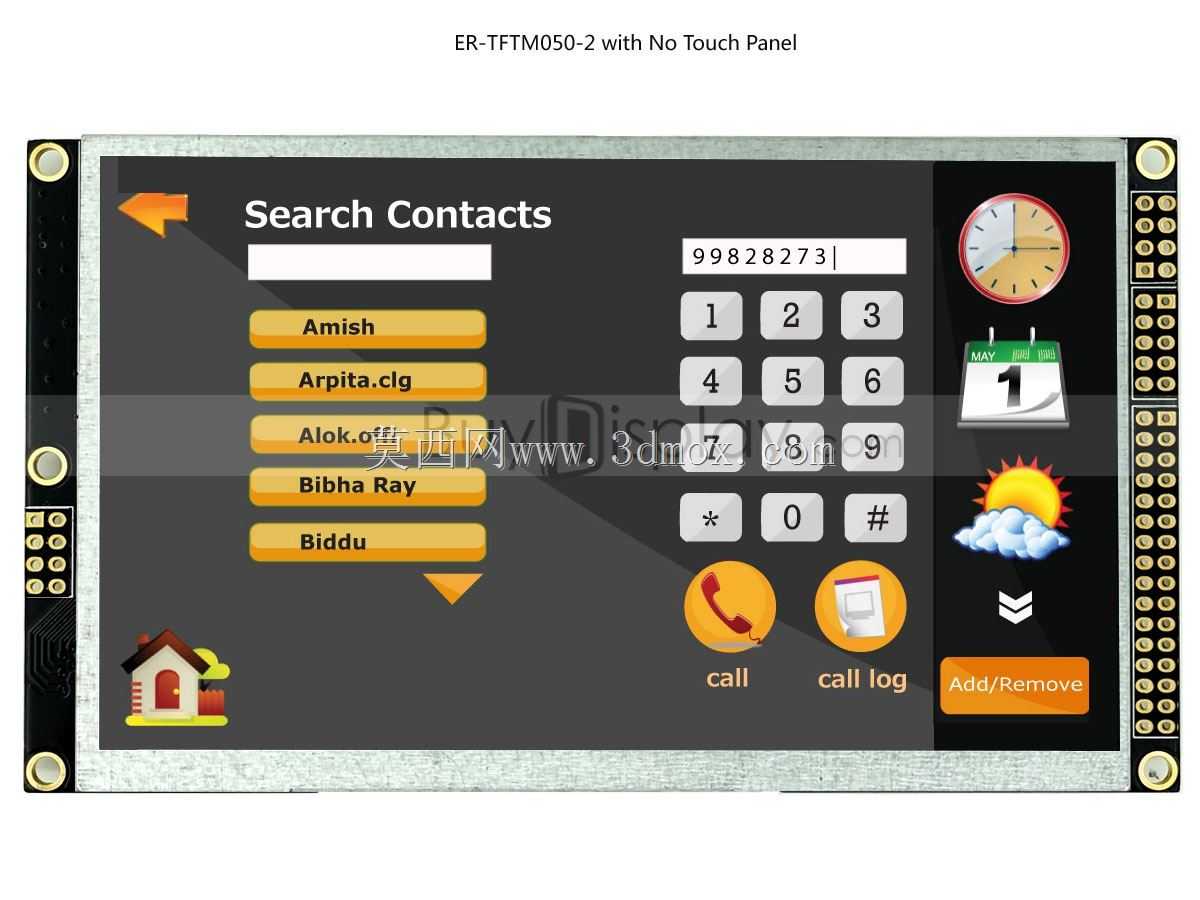

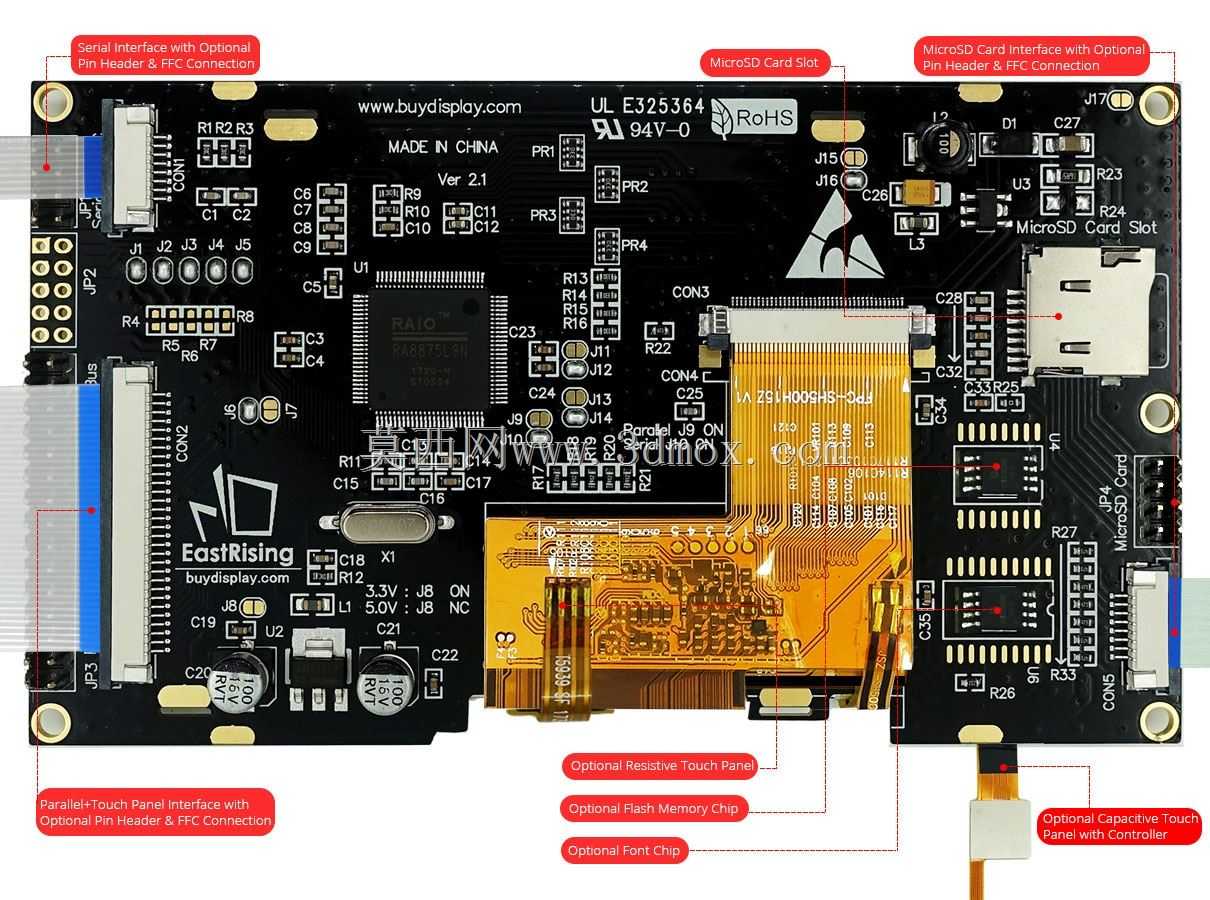

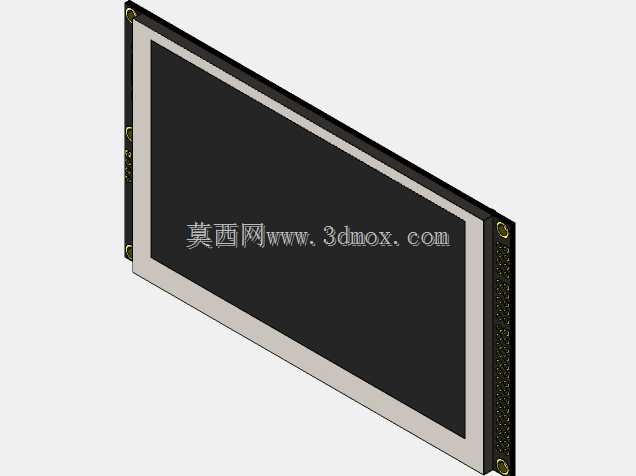

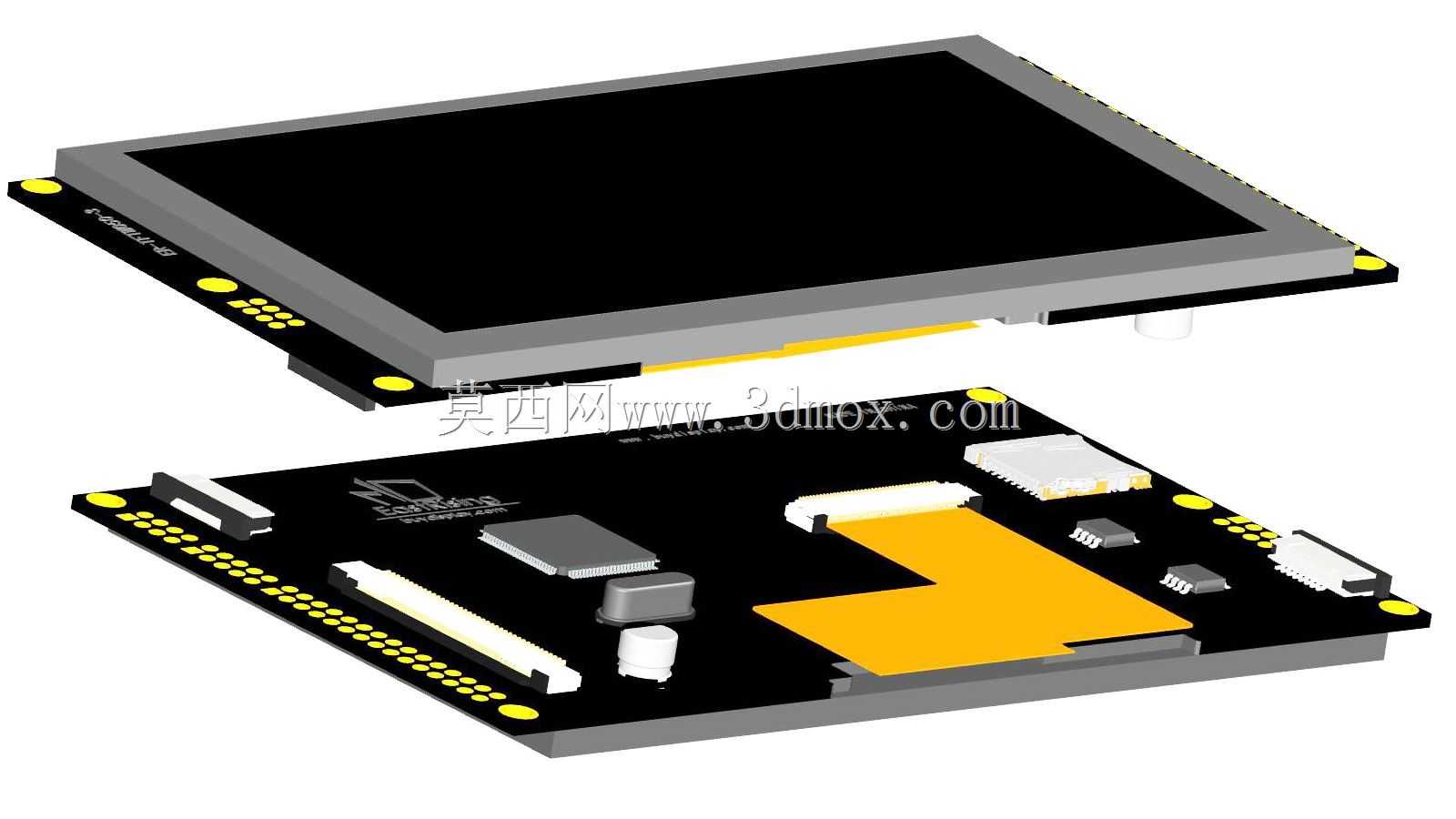

这款5英寸TFT液晶显示控制模组，是面向嵌入式人机交互场景开发的集成化显示组件，广泛应用在工业控制终端、小型智能检测设备、桌面级创客开发装置、便携式检测仪器的人机交互界面搭建中，能够为各类需要可视化参数展示、触控指令输入的电子设备提供成熟的显示交互解决方案，无需开发者单独搭建显示驱动电路、匹配屏幕与主控的硬件连接，可直接嵌入设备壳体完成交互功能搭建。从实际用途来看，该模组整合了液晶显示面板与驱动控制电路，既可以完成文字、参数、图形、动态曲线的可视化输出，也支持搭载电容或电阻式触控屏实现指令输入，替代传统设备上的数码管、按键阵列，大幅压缩设备操作面板的占用空间，提升交互的直观性。在功能特性上，模组搭载RA8875显示控制芯片，预留了串行SPI、I2C以及并行接口，能够适配绝大多数主流嵌入式主控芯片的通讯需求，同时板载了MicroSD卡卡槽与字体存储芯片，可直接存储字库、界面素材，无需占用主控芯片的有限存储资源，大幅降低主控端的显示驱动开发工作量，屏幕显示色彩饱满，可视角度能够满足多数室内工业场景、桌面设备的使用需求，触控响应延迟低，可满足常规参数设置、功能切换的操作流畅度要求。从设计思路来看，这款模组采用了屏幕与控制板分层叠装的结构设计，将液晶面板通过板对板连接器与下方的控制电路板实现电气连接，既压缩了整体模组的厚度尺寸，也方便后期的屏幕更换与硬件维护；控制板上的元器件布局充分考虑了电磁兼容要求，将接口区域布置在板边位置，方便用户外接排线完成接线，核心控制芯片、存储芯片周边预留了足够的散热空间，电源输入端口布置了滤波电容，降低电源波动对显示稳定性的干扰，板边预留的固定孔位完全匹配通用5英寸显示屏的安装规格，能够直接适配市面上多数现成的屏幕外壳、设备面板安装位。在外形尺寸与安装边界上，模组整体外轮廓与常规5英寸TFT屏尺寸保持一致，控制板尺寸与屏幕面板尺寸对齐，不会额外突出增加安装占用空间，板边的安装孔位采用对称布置，安装孔距符合行业通用的小型显示屏安装标准，用户在做设备结构设计时，只需按照通用5英寸屏的开孔尺寸预留安装位置，即可完成该模组的嵌入安装，叠装后的整体厚度控制在合理范围，不会占用设备内部过多的纵深空间，接口方向统一朝向板边一侧，方便设备内部的走线布置，避免排线弯折过度影响连接可靠性。
