贴片式铝电解电容器结构设计

这款贴片电解电容器是面向高密度表面贴装生产线设计的被动储能元件，主要应用于消费类电子、工业控制板卡、车载电子模块、电源管理电路等场景，承担电源滤波、信号耦合、能量暂存、电压退耦等核心电路功能，能够在电路负载出现瞬时波动时快速释放存储的电荷，稳定供电回路的电压水平，抑制电路中的高频杂波与纹波干扰，保障后端芯片、传感模块等敏感器件的稳定运行。

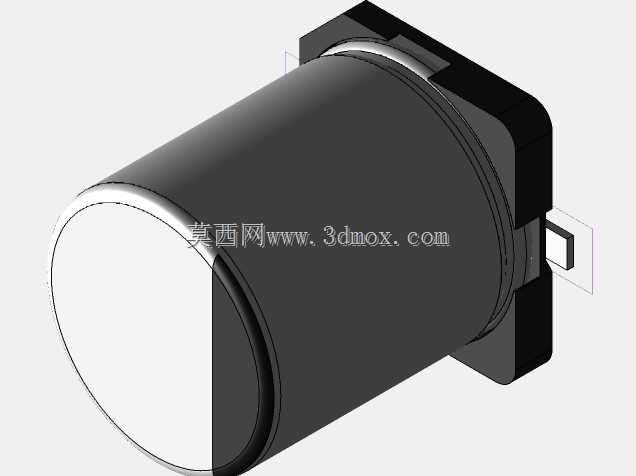

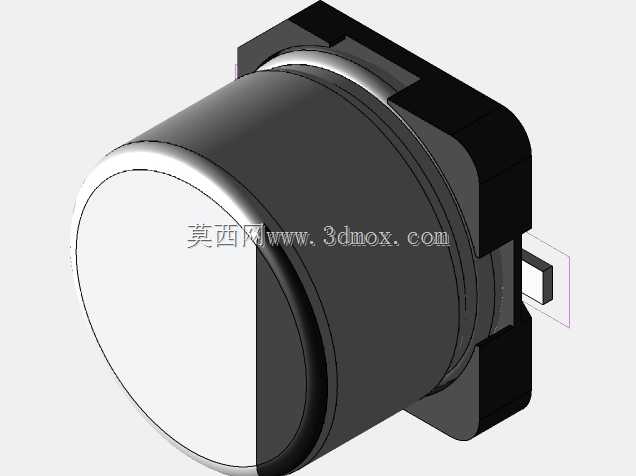

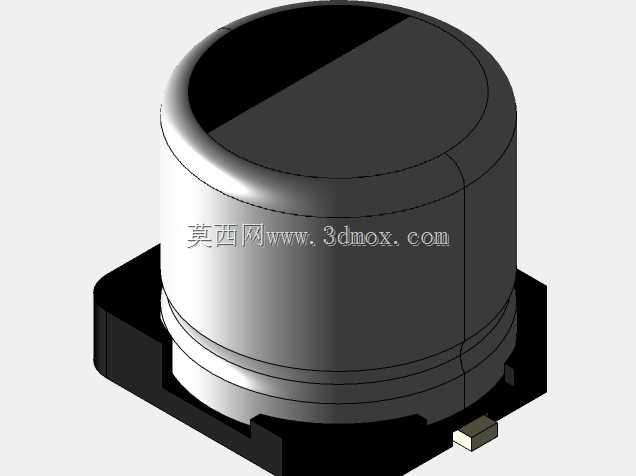

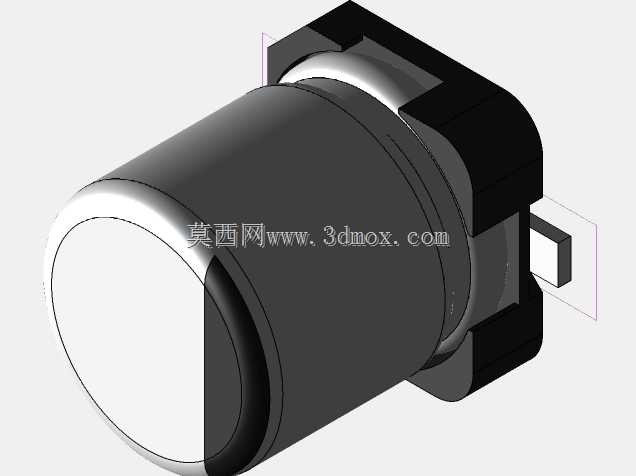

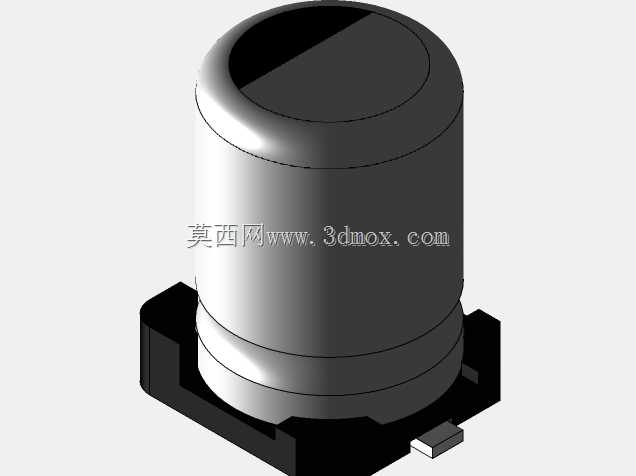

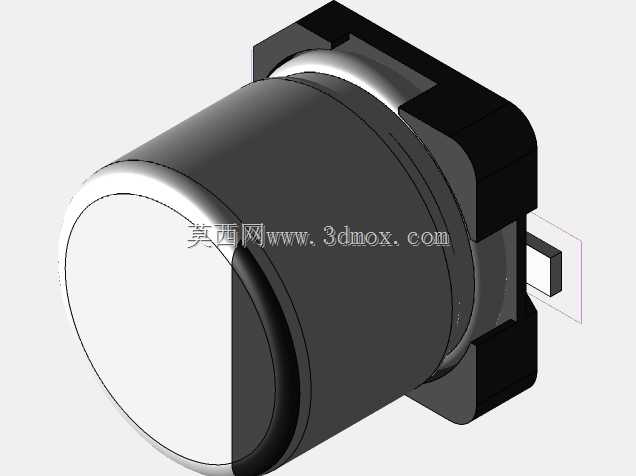

从产品功能特性来看，该款电容采用直立圆柱式主体搭配底部贴片基座的结构设计，主体为密封铝壳封装结构，内部卷绕有电解纸与电极箔材，通过基座内部的引出电极与PCB焊盘实现电气连接，相比传统直插式电解电容，无需在PCB上开设插装通孔，能够大幅压缩板卡的布线空间，适配双面回流焊的生产工艺，可有效提升SMT产线的贴装效率，减少人工插装的工序成本。基座采用耐高温工程塑料材质，能够承受回流焊过程中的瞬时高温冲击，避免焊接过程中出现基座变形、电极移位的问题，同时基座的定位结构能够在贴装过程中实现器件的快速对位，降低贴装偏移的不良率。

在设计思路上，该结构优先平衡了器件的容值实现能力与贴装适配性，圆柱主体的直径与高度参数经过多轮迭代优化，在保证内部电极箔材有足够卷绕空间、实现目标容值与耐压参数的前提下，尽可能压缩器件的整体占板面积与高度尺寸，适配轻薄化电子产品的内部堆叠需求。底部的两个焊接电极采用对称式布局，电极的宽度与间距符合通用SMD封装的规范要求，能够匹配行业通用的吸嘴取料尺寸，兼容高速贴片机的自动化取料、贴装流程。

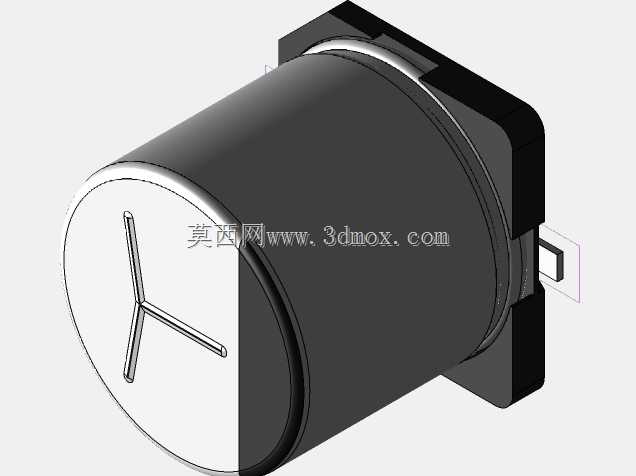

从外形尺寸与安装边界来看，该电容的圆柱主体外壁做了圆滑过渡处理，顶部的封边结构做了收边设计，避免生产过程中出现划伤、磕碰导致的封装破损；底部基座的外延尺寸略大于圆柱主体直径，在焊接时能够形成足够的焊锡附着面积，提升器件焊接后的机械强度，能够承受常规的板卡弯折、振动测试要求，同时基座的高度经过精准控制，保证器件贴装后主体底部与PCB表面留有合理的间隙，避免焊接过程中助焊剂残留堆积在器件底部，也能提升器件焊接后的清洗便利性。安装时仅需按照PCB丝印的极性标识对应贴装，过回流焊后即可完成可靠固定，无需额外的固定结构件，能够适配不同厚度的FR-4、铝基板等常见PCB基材。
