异形凸台拼接式机械连接基座结构设计

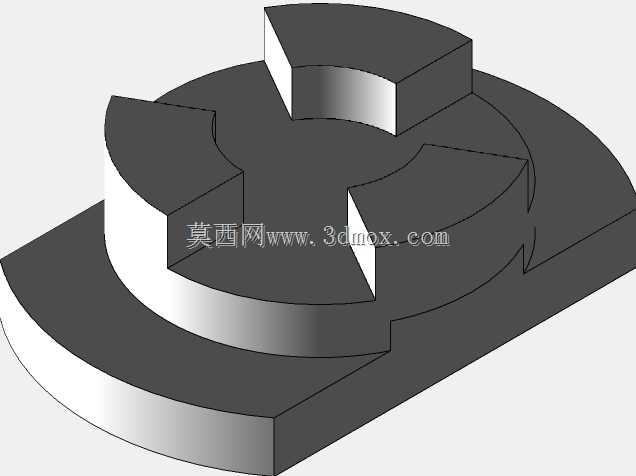

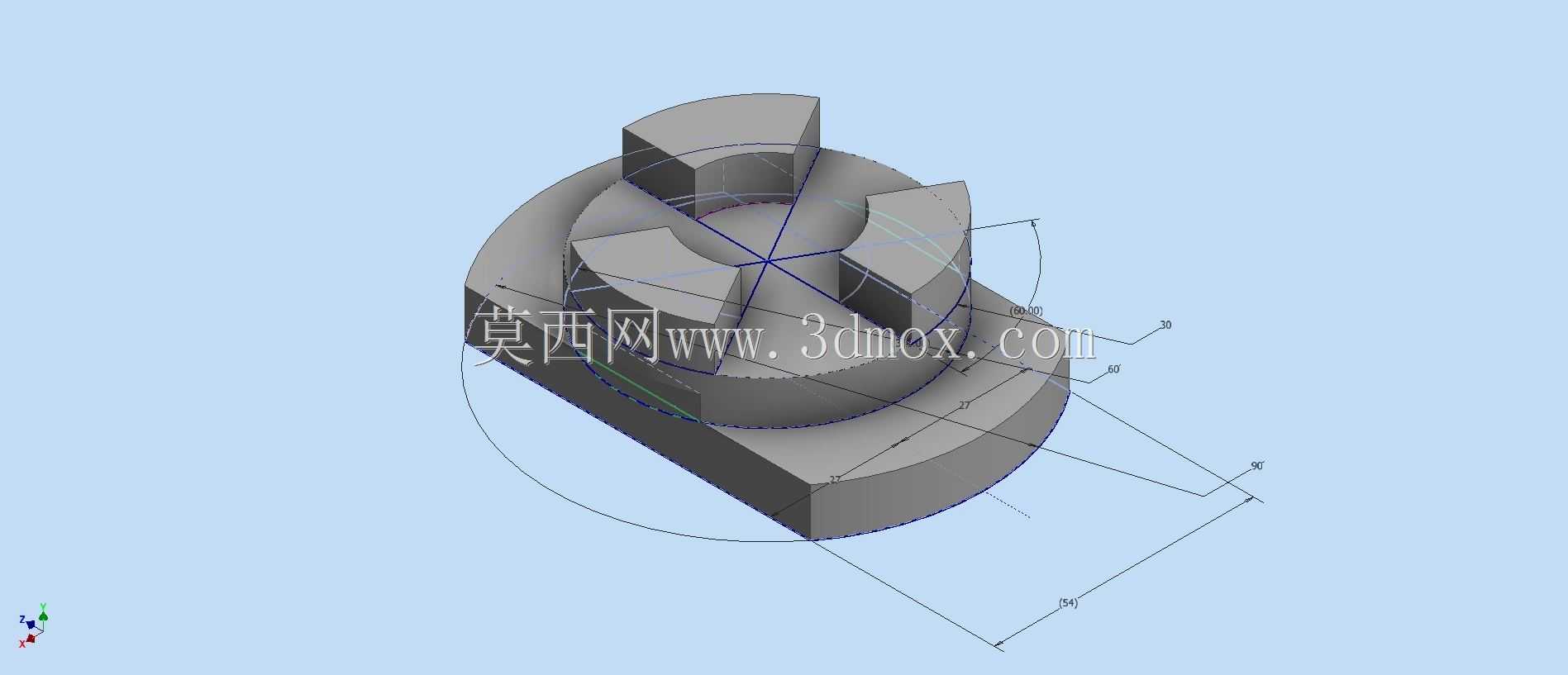

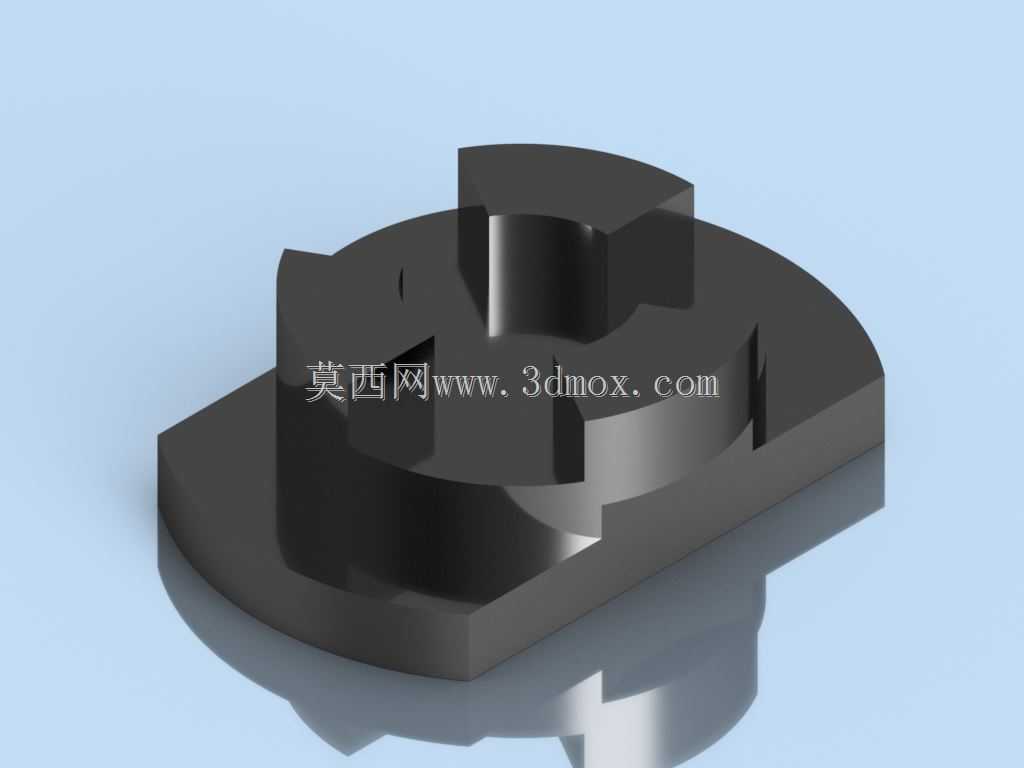

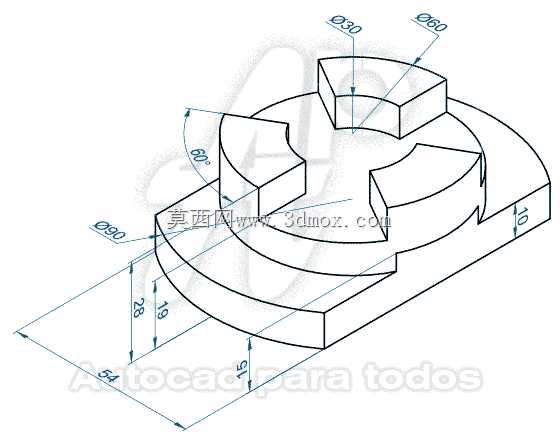

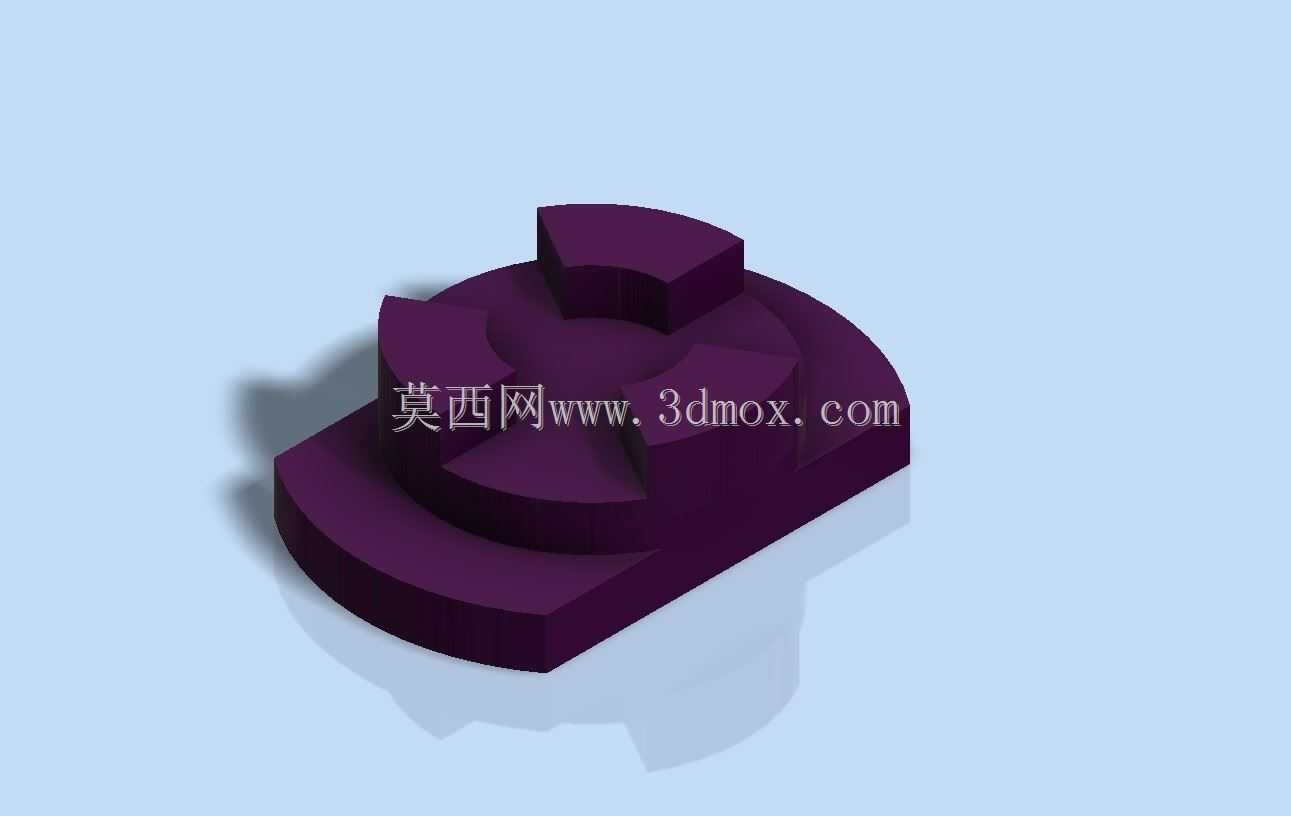

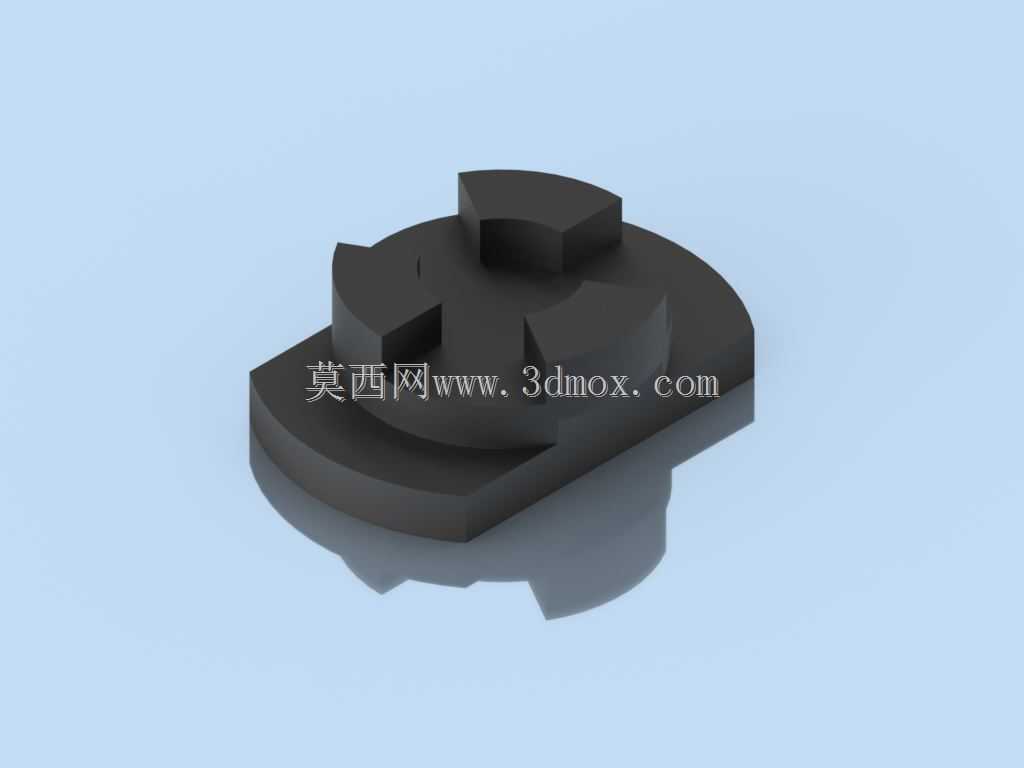

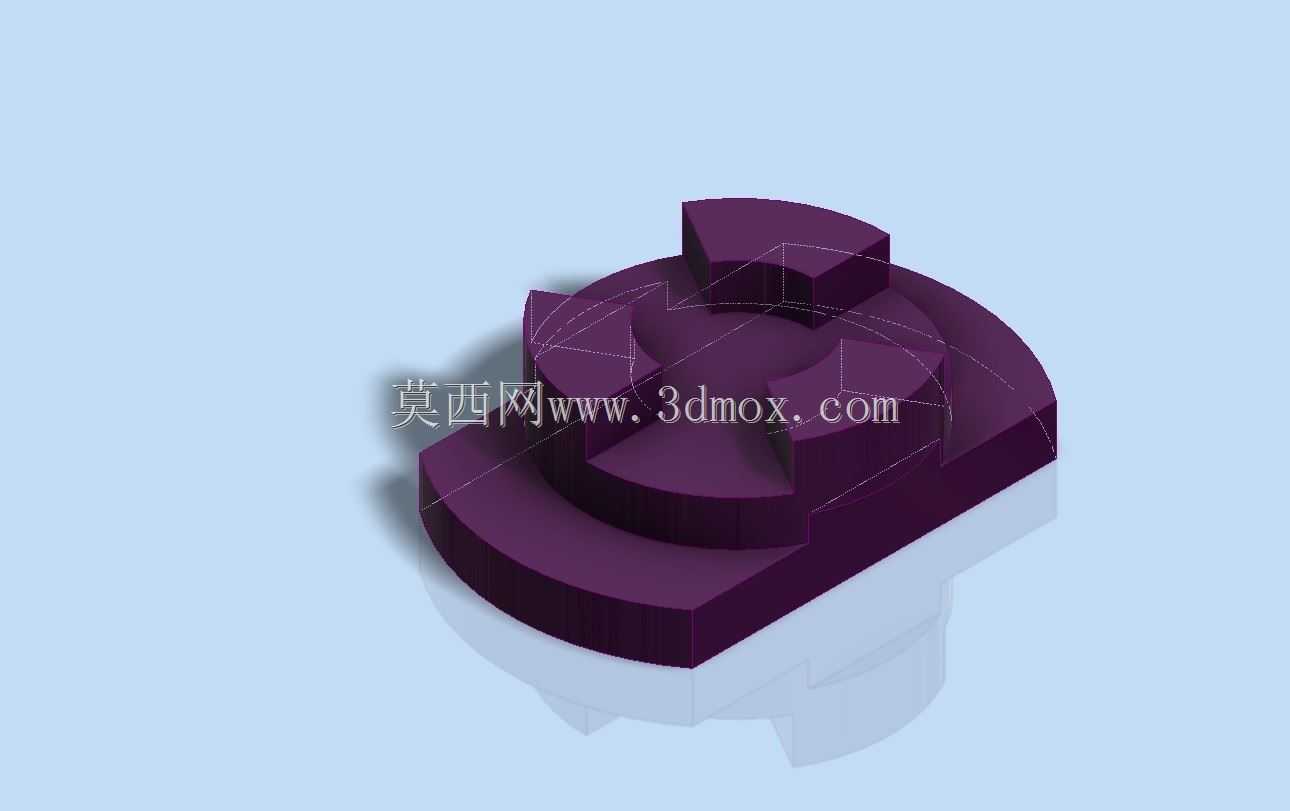

该零件属于机械传动系统中的定位连接基座，主要应用于小型自动化装配工位的快换模组对接场景，也可适配工装夹具的快拆安装环节，承担相邻功能模块之间的扭矩传递与位置定位作用，在频繁拆装的模块化生产线上能够大幅降低模块更换的对位调整时间，提升产线换型效率。零件整体采用扁圆形底座搭配多组异形凸台的结构设计，底座为半长圆形轮廓，底面为完整平面，能够与安装基面完全贴合，保证安装后的接触刚度，避免受载后出现偏斜晃动。底座上方设置三组非对称分布的凸台结构，凸台之间预留有对应尺寸的卡槽间隙，能够与对接端的凹槽结构形成嵌合配合，嵌合后可限制周向转动与径向窜动，无需额外设置定位销即可实现精准对位，配合面的贴合度经过结构优化，能够均匀传递横向与轴向载荷，避免局部应力集中导致的零件变形。设计过程中优先考虑了快拆操作的便捷性，凸台的导入端设置有微小的导向斜角，对接时无需完全目视对位即可顺利滑入配合位，降低操作人员的装配难度；凸台的受力面采用等厚度设计，保证各接触位置的承载能力一致，在额定扭矩载荷下不会出现单组凸台过载断裂的问题。零件的整体高度控制在较低区间，安装后不会占用过多的垂直空间，适配安装空间紧凑的小型设备内部布局，底座边缘未设置尖锐棱角，全部做了小圆角过渡处理，既能够减少加工过程中的应力集中问题，也能避免装配时划伤操作人员。从安装边界来看，零件的最大外轮廓尺寸适配常规的40mm规格安装基面，底座上可根据实际安装需求加工对应规格的沉头安装孔，既可以通过螺栓从底部锁紧固定，也可以采用过盈配合的方式嵌入安装座的预留槽内，固定方式灵活，能够适配不同设备的安装要求。在实际使用场景中，该基座可搭配快换式工装头使用，更换工装时只需轴向拔出旧模块、对准凸台卡槽插入新模块即可完成更换，整个过程无需拆卸额外紧固件，单步换型时间可控制在十秒以内，非常适合多品种小批量生产的柔性制造单元使用，零件的结构简单，加工难度低，采用常规铣削加工即可完成全部结构的制作，量产成本较低，同时结构强度能够满足常规轻载传动场景的使用需求，长期反复拆装也不会出现配合面磨损松旷的问题。
