棱线结构往复式空气压缩机三维设计

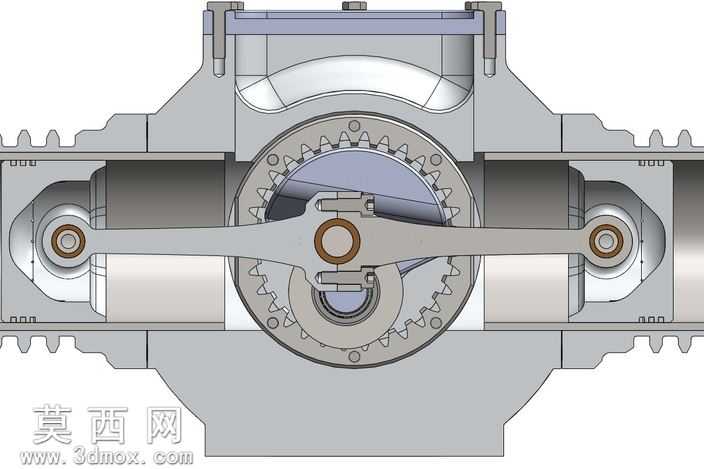

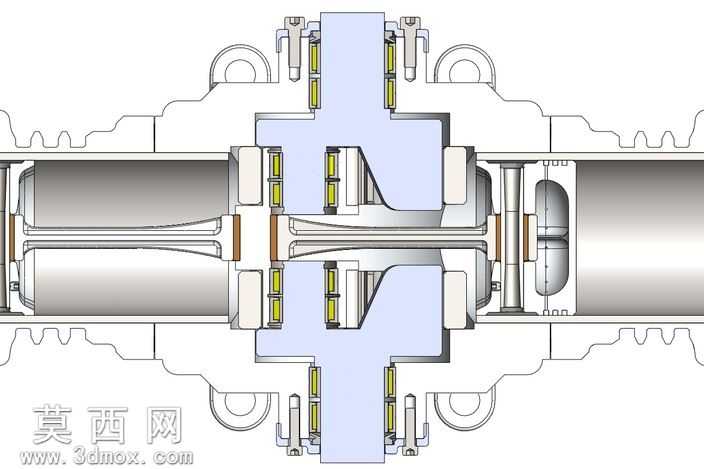

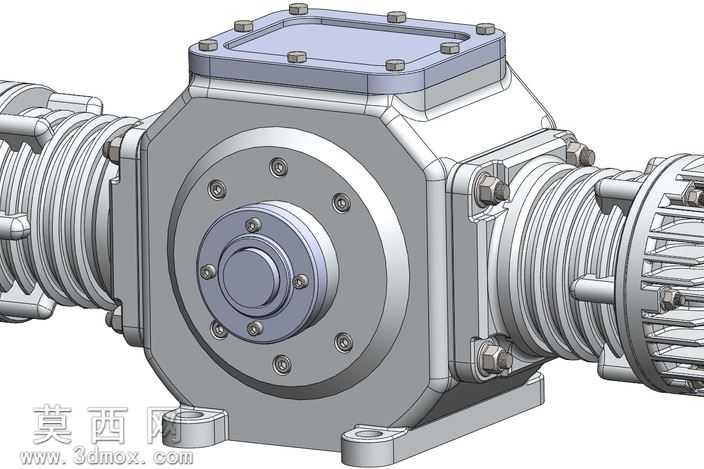

本作品为采用曲柄滑块机构的往复式空气压缩机三维建模成果，整体建模过程依托三维机械设计软件完成，从核心传动结构到外部壳体、散热组件均按照机械设计规范完成参数化搭建，各零部件间的装配约束完全匹配实际设备的运动逻辑，可完整复现压缩机的动力传递与压缩作业流程。建模阶段首先完成核心曲柄连杆机构的参数绘制，依据曲柄滑块运动的行程参数确定曲轴偏心距、连杆长度、活塞行程的匹配关系，曲轴部分采用阶梯轴结构建模，预留轴承安装位、键槽定位结构，确保与轴承、连杆大头的装配精度；连杆部分做了轻量化结构处理，大头端设计轴瓦安装位，小头端预留活塞销装配孔，各过渡位置做圆角应力释放处理，符合机械零件的强度设计要求。活塞部分采用带活塞环槽的结构设计，可匹配密封环、导向环的装配需求，与气缸内壁的配合间隙按照实际公差要求设置，还原真实的压缩腔密封结构。外部壳体采用棱线分明的方体结构建模，顶部设置方形检修端盖，端盖通过周向均布的螺栓与壳体完成紧固，密封面预留密封垫安装位，保证压缩腔的气密性；壳体两侧伸出的气缸组件集成了散热鳍片结构，每一片散热鳍片都按照等距阵列完成建模，鳍片的厚度、间距均参考通用风冷压缩机的散热参数设置，可直观呈现设备工作时的散热路径。壳体前端的端盖采用多层台阶式结构，通过周向均布的螺栓与主壳体连接，中心位置为曲轴输出端的轴承安装位，设置了多层轴肩定位结构，保证曲轴转动时的同轴度；壳体底部设置两个带安装孔的固定支脚，支脚与壳体主体做加强筋过渡处理，可还原设备实际安装时的固定方式。渲染阶段针对不同零部件赋予了匹配的材质属性：壳体、端盖、散热鳍片等铸造类零件赋予哑光铸铁材质，调整材质粗糙度还原铸件的表面质感；螺栓、轴承、曲轴输出端等机加工零件赋予金属光泽的钢材材质，突出机加工面的平整质感；密封垫、活塞环等非金属零件赋予橡胶类材质，通过材质差异清晰区分不同功能的零部件。整体建模过程严格遵循机械设计的装配逻辑，所有运动部件均未添加多余约束，可实现曲轴转动带动连杆往复、进而推动活塞完成压缩行程的运动仿真，完整还原了该型棱线结构空气压缩机的内部构造与工作原理，可用于机械原理教学、设备结构展示、同类产品设计参考等场景，各零部件的参数均可编辑调整，能够为后续的结构优化、改型设计提供可靠的三维模型基础。
