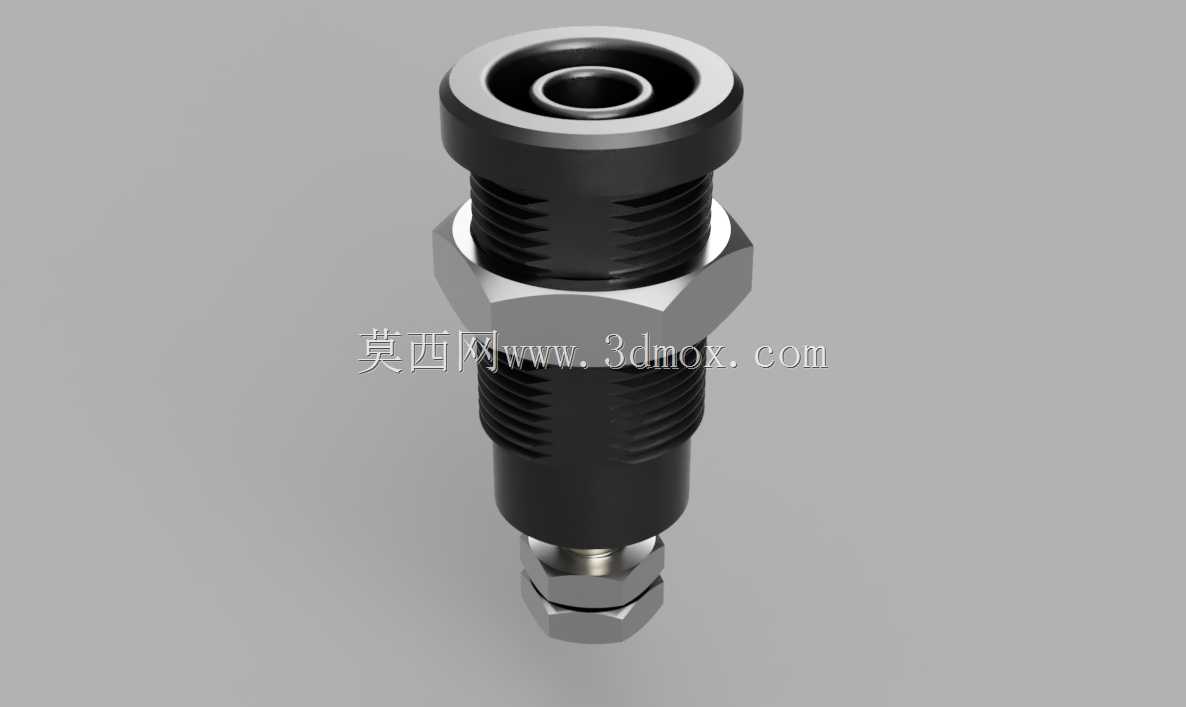

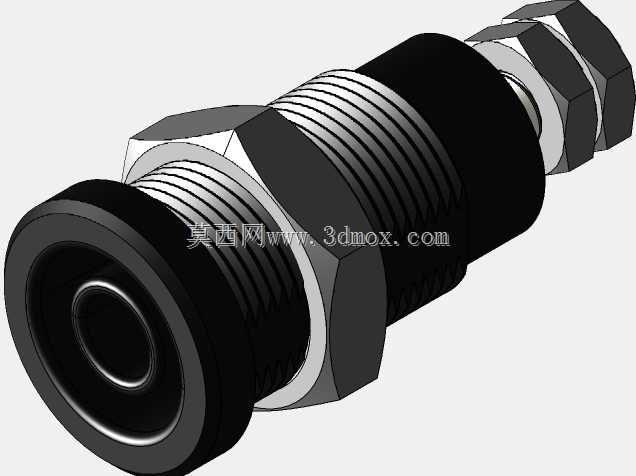

面板安装式带护套香蕉插座连接部件

这款面板安装式香蕉插座是电子测试、实验教学、工业测控、音频设备连接场景中常用的快接导电部件，主要用于实现测试线缆与设备面板之间的快速插拔连接，在高校电工电子实验室、生产线测试工位、专业音频设备、电源测试台架等场景中有着极高的使用频次，能够满足频繁插拔下的稳定导电需求，避免传统接线方式反复拆接螺丝的繁琐操作，大幅提升线路接驳的效率。产品采用穿板式安装结构，主体中段设计有外螺纹与配套六角锁紧螺母，安装时仅需在设备面板上开出对应直径的安装圆孔，将插座主体从面板正面穿入后，从背面旋紧六角螺母即可完成固定，安装边界适配常规厚度1-5mm的设备面板，无需复杂的定位结构，安装后整体与面板贴合紧密，不会出现晃动松脱的问题。插座前端为标准香蕉插孔，适配通用4mm直径香蕉插头，插孔内部设置有弹性接触簧片，能够在插头插入时提供均匀的抱紧力，保证接触电阻稳定在较低水平，避免大电流通过时出现局部发热的问题；插孔外侧设计有绝缘护圈，护圈高度略高于插孔端面，能够有效避免插头插偏时与相邻插座或金属面板发生短路，提升使用过程中的安全性能。插座尾部采用压线式接线结构，适配线径0.5-2.5平方毫米的多股铜芯导线，接线时仅需拧松尾部锁紧螺丝，将剥好绝缘层的导线插入接线孔后重新拧紧螺丝即可完成接线，无需额外焊接，现场接线操作十分便捷；尾部接线位置同样设计有绝缘护套，能够避免接线部位裸露引发的触电或短路风险。整体外形采用同轴式阶梯结构，主体绝缘部分采用耐温耐磨的工程塑料材质，金属导电部分采用镀镍铜材质，既保证了优良的导电性能，又具备不错的抗锈蚀、抗磨损能力，能够承受上千次的反复插拔而不出现接触不良的问题。设计过程中充分考虑了密集排布的使用需求，插座的最大外径控制在合理范围内，多只插座并排安装时中心距仅需保留12mm即可满足安全绝缘要求，不会出现相邻部件干涉的问题，适配各类测试面板、教学实验台、信号转接盒的紧凑排布需求。
