格雷格韦德型3D打印挤出机结构设计

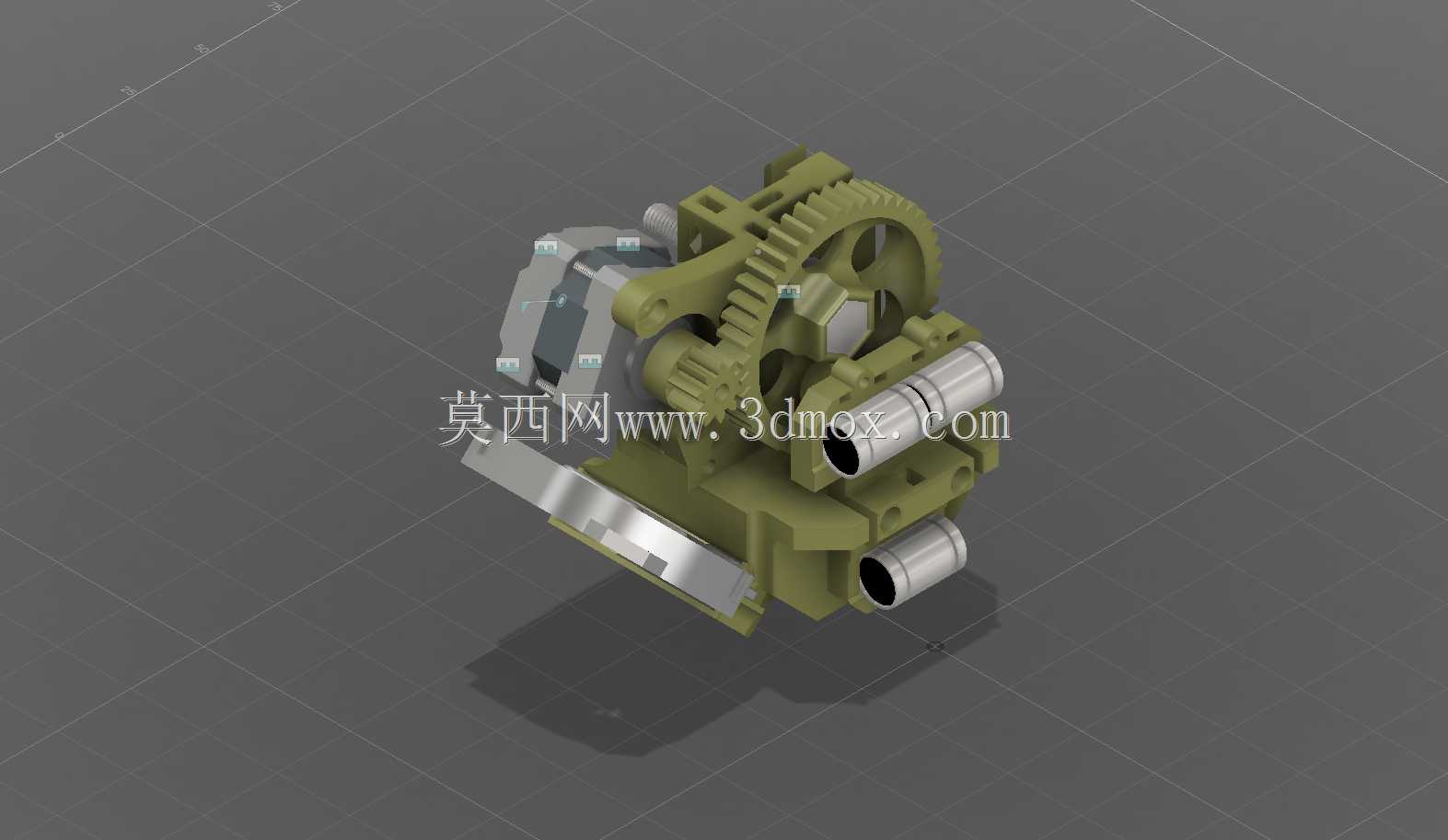

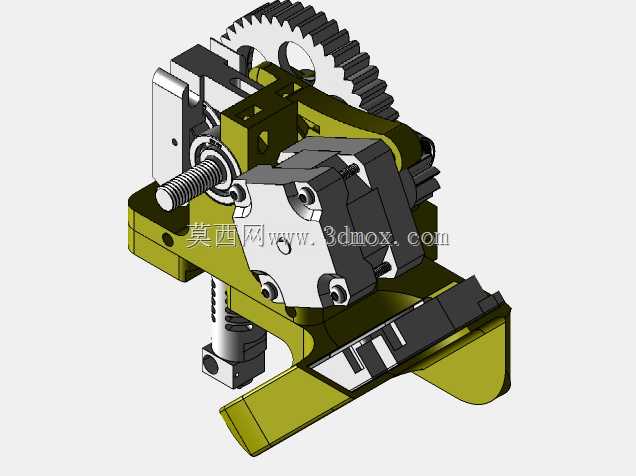

　　桌面级FDM熔融沉积成型设备的送料挤出环节，直接决定了打印过程中丝材输送的稳定性、出胶精度以及最终成型件的表面质量，格雷格韦德结构的挤出机变体，是桌面级3D打印领域经过长期迭代验证的经典送料方案，在个人DIY改装、小型桌面商用3D打印机的改装与整机搭建场景中应用十分广泛。这套挤出机构采用齿轮啮合传动的送料逻辑，核心的大模数传动齿轮直接与步进电机输出轴的驱动齿轮啮合，传动路径短，传动间隙小，能够精准控制丝材的进退料行程，避免打印过程中出现送料打滑、回抽滞后导致的拉丝、漏料问题。从结构布局来看，这套挤出机采用近端安装的布局设计，整体安装边界紧凑，横向安装跨度控制在65mm范围内，纵向突出安装面的尺寸不超过52mm，

　　能够直接适配多数采用2020、2040铝型材框架的桌面级3D打印机的X轴滑台安装位，不需要额外设计转接支架即可完成固定，安装孔位采用通用的M3螺丝孔位布局，孔距符合开源3D打印机的通用安装标准，替换原有挤出机构时不需要对设备原有结构做破坏性改装。机构的丝材走料路径采用直线型设计，丝材从入料口进入后，直接经过主动送料齿轮与从动压料轴承的夹持位置，再通入加热块的喉管通道，全程走料路径的弯折角度小于5度，能够最大程度降低柔性耗材比如TPU、TPE这类软质丝材的送料阻力，避免软料在走料路径中出现弯折堆积、送料不畅的问题，同时也能减少硬质PLA、ABS耗材在送料过程中的阻力波动，保证高速打印时的出胶均匀性。设计过程中，

　　压料组件采用可调压的弹性压合结构，通过顶部的调节螺丝可以调整压料轴承对丝材的压紧力度，针对不同直径、不同硬度的耗材可以灵活调整压紧力：打印硬质耗材时适当降低压紧力，避免齿轮齿牙过度咬合丝材产生碎屑堵塞齿轮间隙；打印柔性耗材时适当增大压紧力，避免软质耗材在送料过程中出现打滑、送料不足的问题。外露的齿轮结构没有设计全封闭的外罩，一方面是为了减轻挤出机整体的运动重量，降低X轴滑台的运动负载，提升打印过程中X轴的运动响应速度，减少高速运动时的惯性抖动，另一方面也方便日常维护时清理齿轮间隙中残留的耗材碎屑，不需要完全拆解机构即可完成清洁作业。机构的散热部分预留了标准的3010散热风扇安装位，

　　能够直接安装30mm规格的轴流风扇对喉管的冷端进行散热，避免喉管温度过高导致丝材提前膨胀堵塞送料通道，散热风道的走向直接对准喉管与加热块的衔接位置，散热效率能够满足最高260摄氏度的打印温度需求，覆盖PLA、ABS、PETG、TPU等绝大多数桌面级3D打印耗材的温度使用要求。双出料接口的结构设计，支持用户根据使用需求切换单喷头或者双喷头的打印配置，接口位置的同心度公差控制在0.05mm以内，能够保证喉管安装后与送料齿轮的出料位置完全对中，避免丝材在衔接位置出现卡顿、错位的问题。在实际使用场景中，这类挤出机构既可以用于单喷头桌面3D打印机的原厂替换升级，解决原厂挤出机送料力度不足、打滑的问题，也可以用于DIY双喷头3D打印机的搭建，紧凑的结构不会因为双喷头布局导致X轴的运动负载大幅提升，同时齿轮传动的大减速比设计，能够提供足够的送料扭矩，即使在100mm/s以上的高速打印工况下，也能保证丝材输送的流量稳定，不会出现因为送料扭矩不足导致的出胶断续、层间结合力差的问题。机构的受力结构经过优化，所有受力位置的壁厚都做了加厚处理，长期使用下不会因为持续的压料受力出现结构形变，保证送料齿轮与压料轴承的相对位置始终保持在设计公差范围内，减少长期使用后的校准维护频率。
