工业级再循环二氧化碳激光管结构设计

　　在非金属材料切割、打标、雕刻加工场景中，CO2激光管是核心的能量发生部件，再循环结构的二氧化碳激光管相比传统封离式产品，能够通过工作气体的循环流动带走放电过程产生的废热，大幅延长器件的连续工作时长，适配长时间满负荷运行的工业加工需求。这类激光管常配套于台式雕刻机、非金属切割机、布料裁床等设备，输出的10.6μm波长红外激光可高效作用于亚克力、木材、皮革、织物、纸质材料等非金属基材，在广告标识制作、工艺礼品加工、服装面料裁切、包装模板刻制等生产环节承担核心能量输出功能。

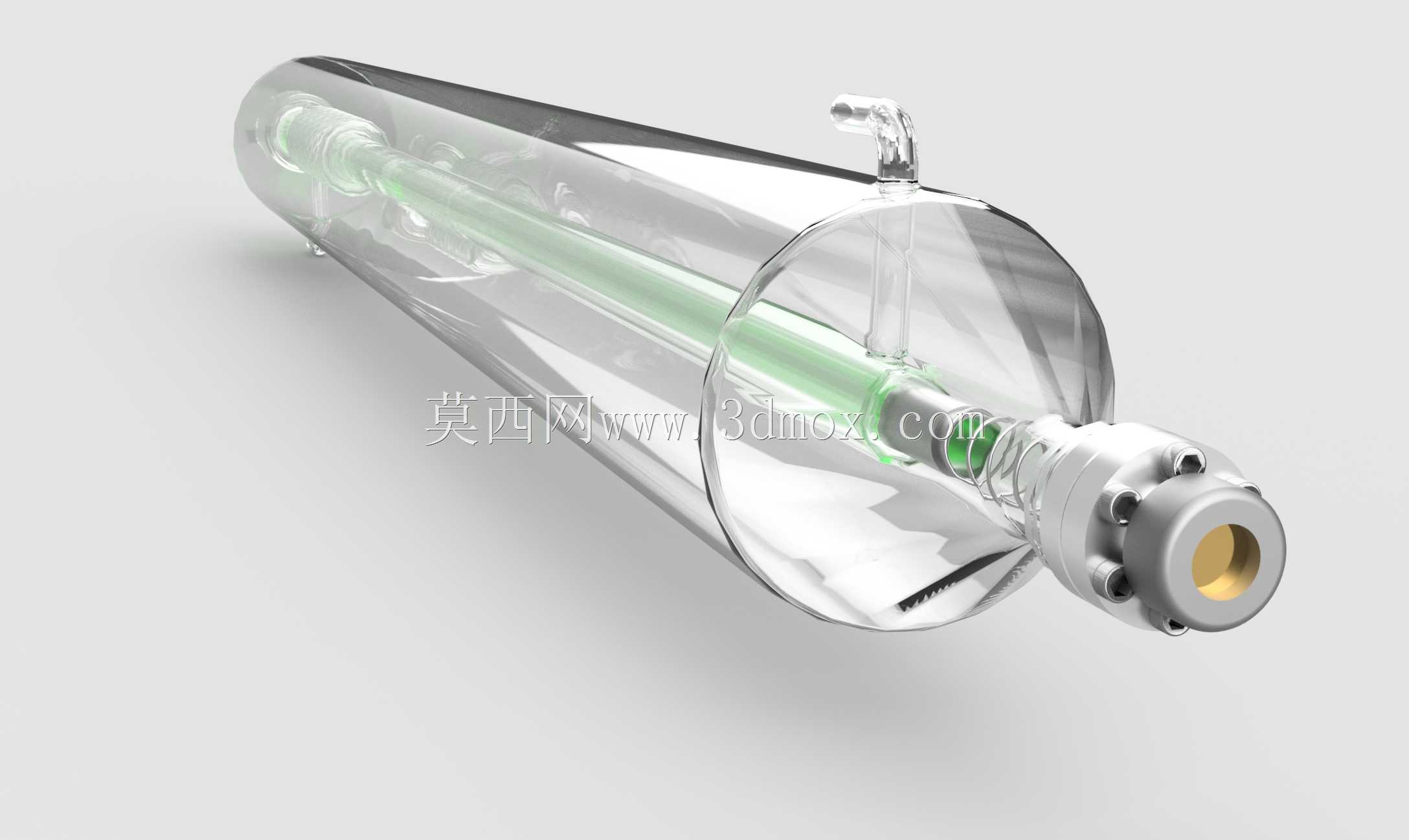

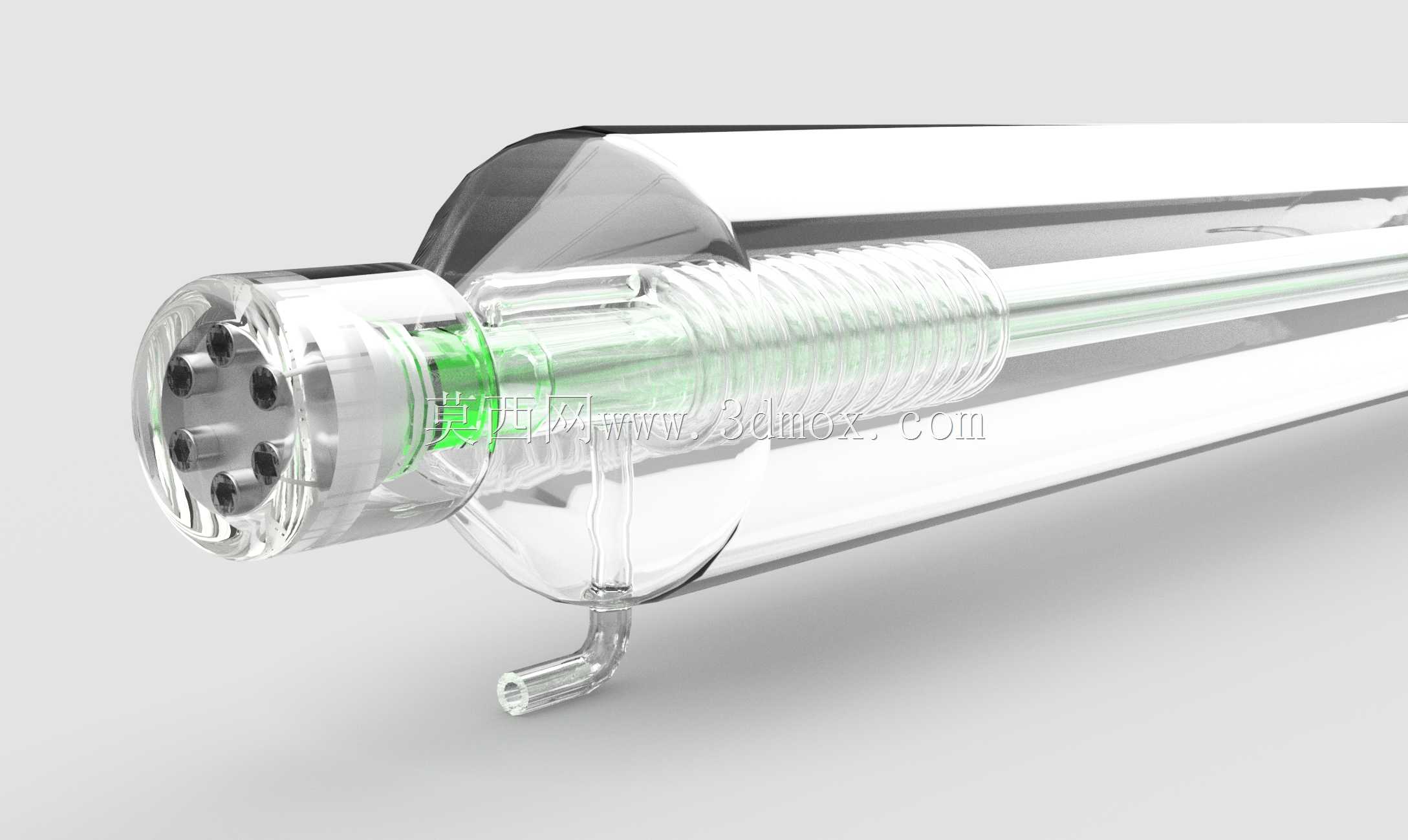

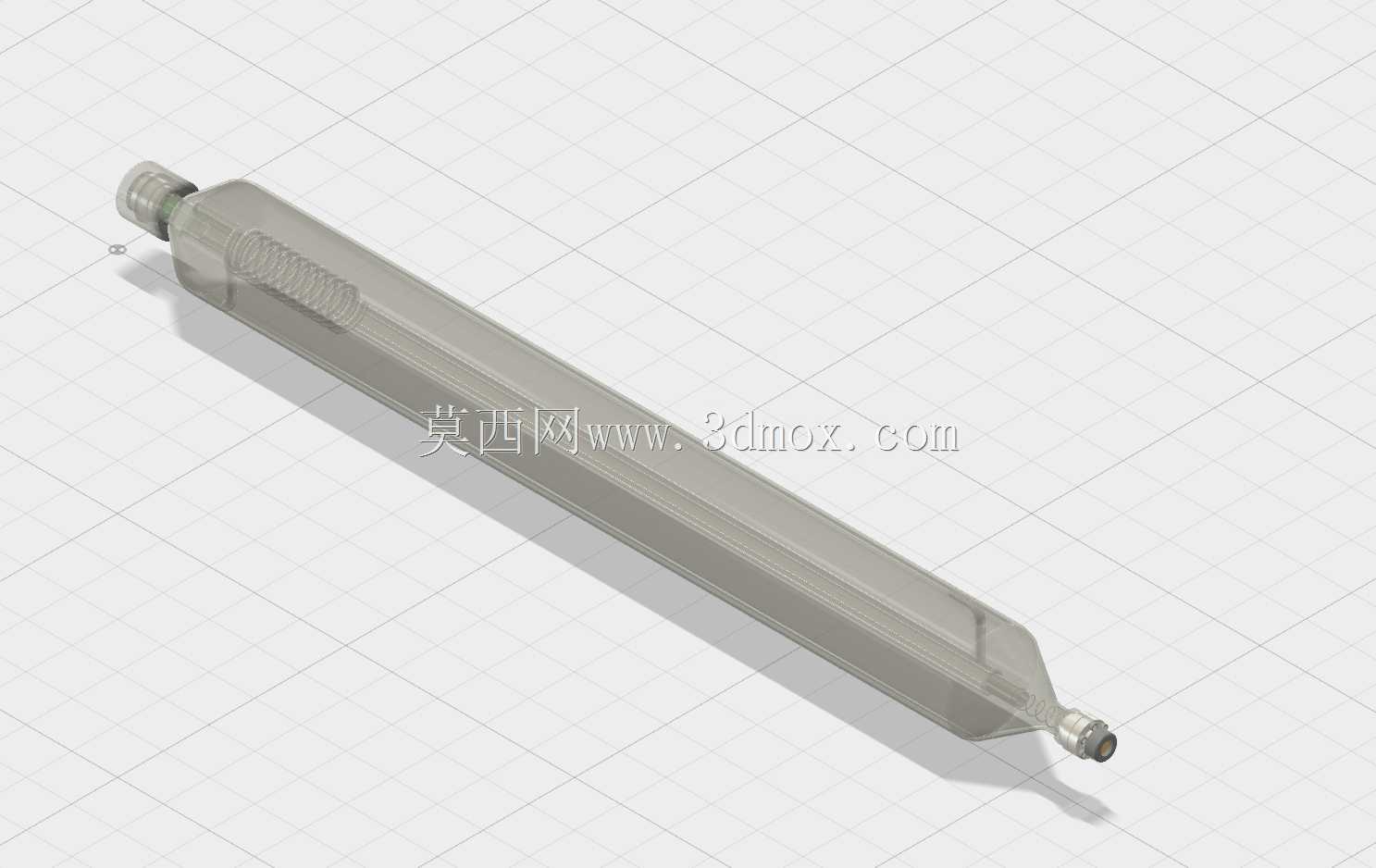

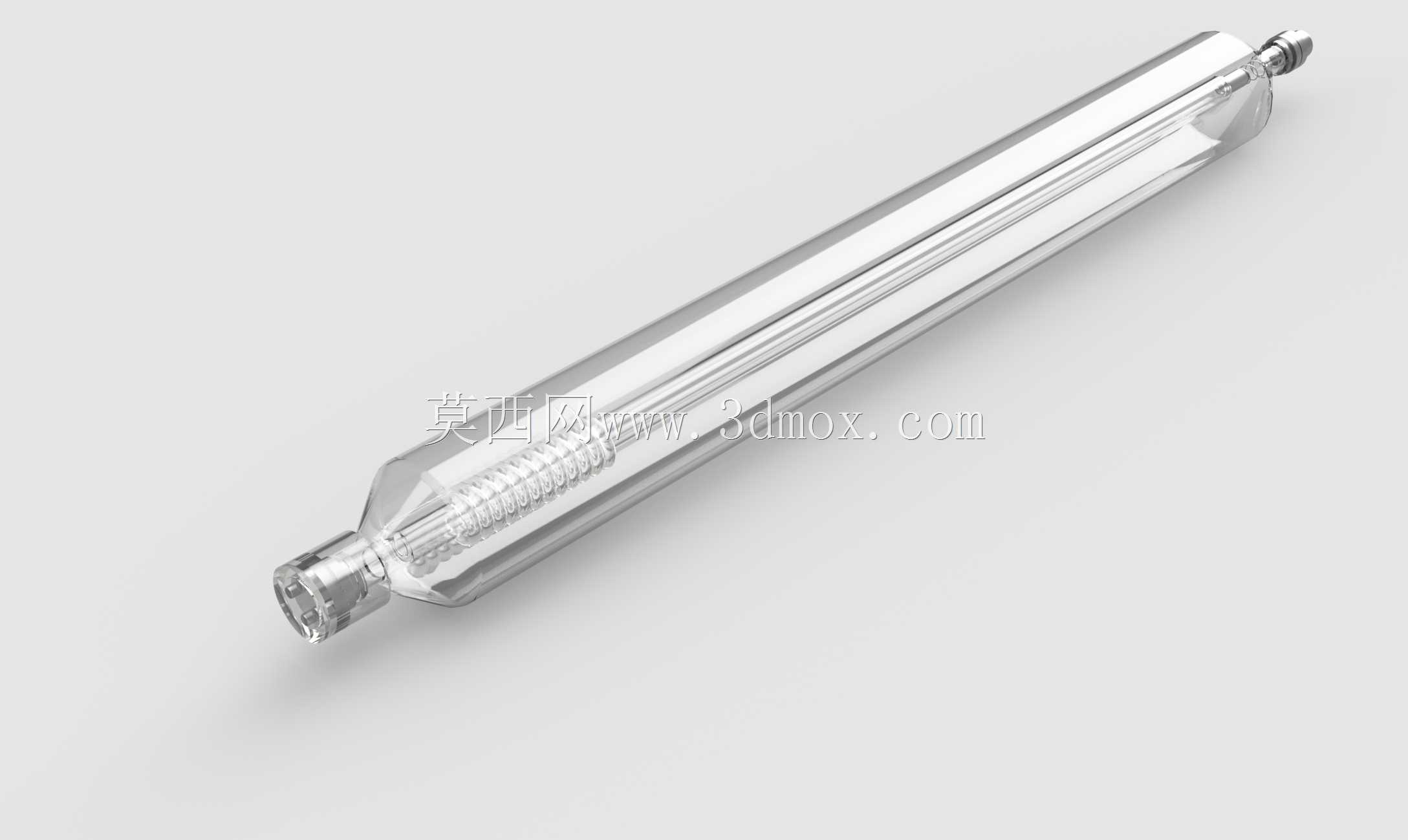

　　从结构设计逻辑来看，该激光管采用同轴式腔体布局，外层为硬质玻璃材质的水冷套层，中间层为储气管结构，最内层为放电谐振腔，放电管两端分别固定全反镜片与输出镜片，构成稳定的光学谐振路径。管体侧部设置的气体循环接口，可外接气体循环泵与气体净化组件，将放电过程中分解的废气组分及时置换，维持腔体内工作气体的配比稳定，避免传统封离管长期工作后气体劣化导致的功率衰减问题。进出水接口与外层水冷套连通，循环冷却水可直接包裹放电管外壁，将放电激发过程产生的热量快速带出，保证腔体内工作温度维持在镜片与气体的适宜工作区间，避免热透镜效应导致的光斑偏移、功率波动问题。

　　安装边界层面，该激光管整体为长圆柱形态，两端设置有金属连接端座，端座上预留的固定孔位可适配常规激光设备的管夹安装结构，安装时需保证管体轴线与设备光路轴线完全重合，偏差需控制在0.1mm以内，避免光路偏折导致的输出功率损耗。两端电极采用金属陶瓷封接结构，可耐受长期高压放电的冲击，高压接线端设置有绝缘防护结构，避免高压放电带来的安全隐患。输出端的镜片座带有微调结构，可在安装调试阶段小范围调整镜片角度，保证谐振腔的光轴同轴度，获得最优的光斑模式。

　　实际选型适配过程中，需要结合设备的加工幅面、预期加工厚度匹配对应功率规格的激光管，同时预留足够的安装空间，保证管体周围留有不小于50mm的散热间隙，水冷回路需配置流量不小于5L/min的水冷机，进水温度控制在20-28℃区间，避免水温过低导致的管体结露、水温过高导致的散热不足问题。气体循环回路需配置颗粒过滤组件，避免管路中的杂质进入腔体污染镜片表面，日常维护中可通过循环回路定期补充少量新鲜工作气体，无需整体更换管体，大幅降低长期使用的耗材成本。

　　结构建模过程中，需要重点关注玻璃腔体与金属端座的封接位置公差，不同材质的热膨胀系数差异较大，封接面的配合公差需控制在合理区间，避免温度变化过程中出现密封失效、漏气问题。谐振腔的长度与放电管内径的比值需匹配设计功率要求，管径过大会导致高阶模输出增加，切割面粗糙度上升，管径过小则会限制最大输出功率，无法满足厚材加工需求。水冷套的流道设计需保证水流无死区，避免局部位置热量堆积导致玻璃管应力不均，长期运行出现炸裂风险。电极结构采用钝头设计，避免尖端放电导致的电极溅射，减少溅射物对镜片的污染，延长镜片的使用寿命。
