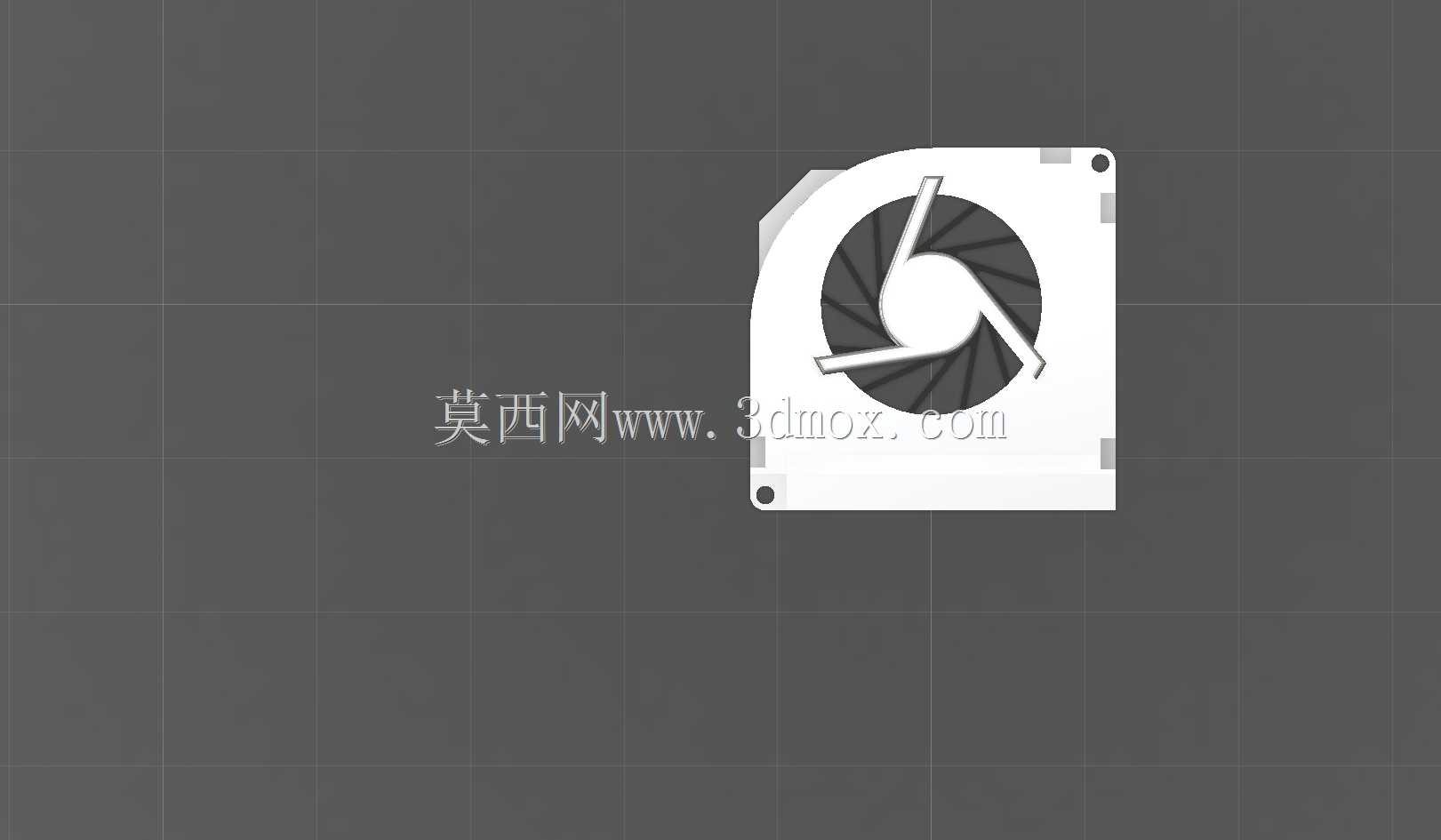

东芝MCF-S6012AM05离心鼓风机结构

　　这款离心式鼓风部件，目前广泛应用在紧凑型电子设备的主动散热场景中，比如轻薄型笔记本电脑、迷你主机、便携投影、工业嵌入式控制板卡这类安装空间局促、对散热风压有明确要求的设备内部，和普通轴流风扇不同，离心结构的鼓风部件可以在有限的轴向厚度下，输出更高的静压，能够克服密集散热鳍片的风阻，把气流顺着风道导向需要降温的发热区域，避免热量在设备腔体内部淤积。从结构设计逻辑来看，这款鼓风部件采用了蜗壳式的流道设计，叶轮为前倾式多叶片结构，叶片的弧度经过流道仿真优化，进风区域设置在叶轮的轴向中心位置，气流进入叶轮后，在叶片的带动下获得动能，顺着蜗壳的导流结构从侧方的出风口送出，这种结构的优势在于，相同的安装 footprint 下，

　　比轴流结构的送风距离更远，风压更足，适合搭配铝挤鳍片或者超薄热管组成的散热模组使用。在安装边界的设计上，这款鼓风部件的外壳采用了方形切角的结构，四个角预留了螺丝固定位，安装时可以直接通过M2规格的螺丝固定在设备的壳体或者散热模组支架上，不需要额外设计复杂的固定结构，外壳的侧边设置了定位凸点，装配时可以和设备内部的风道结构精准贴合，减少气流泄漏，避免风压损失。叶轮部分采用了轻量化的工程塑料材质，做了动平衡校准，高速运转时的振动幅度控制在极小范围内，不会带动设备壳体产生共振噪音，蜗壳的内壁做了光滑过渡处理，没有突兀的台阶或者棱角，减少气流在流道内部的湍流损耗，降低运转时的气动噪音。在实际选型适配的时候，需要注意这款鼓风部件的出风口方向，

　　要和散热鳍片的进风侧精准对齐，出风口的宽度和高度要和鳍片的迎风面尺寸匹配，避免出现气流旁通的情况，同时要预留出足够的进风空间，不能在轴向进风区域贴附其他部件或者遮挡进风网孔，否则会大幅降低送风效率，甚至出现叶轮吸风不足导致的转速异常、噪音升高的问题。从结构细节来看，这款鼓风部件的电机部分内嵌在叶轮中心的轮毂位置，电机的供电线路从蜗壳侧边的出线槽引出，走线位置做了避让设计，不会和叶轮产生运动干涉，外壳的拼接处采用了卡扣加超声焊接的固定方式，整体结构强度足够，日常装配和使用过程中不会出现壳体开裂或者叶轮擦边的问题。在三维建模的过程中，这类鼓风部件需要重点还原蜗壳的流道曲面、叶片的弧度参数、安装孔的位置精度以及出风口的尺寸公差，

　　因为这些参数直接关系到后续整机散热模组的风道仿真结果准确性，如果模型的安装位尺寸出现偏差，后续做结构干涉检查的时候就会出现误判，流道曲面如果还原不到位，仿真得出的风压、风量参数就会和实际样品存在较大偏差，影响整个散热系统的设计判断。很多结构工程师在做紧凑型电子设备的结构设计时，往往会忽略鼓风部件的安装公差预留，比如没有给外壳的变形预留足够的间隙，或者把走线位置设计在叶轮的运转范围内，导致样机装配后出现叶轮擦壳、异响的问题，这款鼓风部件的模型把所有的安装边界、避让区域都做了清晰的还原，设计人员可以直接调用模型进行整机的布局排布，提前排查干涉风险，不需要反复对照样品测量尺寸，能够大幅缩短结构设计的周期。另外在实际应用中，这类离心鼓风部件还可以根据设备的散热需求，搭配不同的转速控制方案，比如通过PWM信号调节叶轮转速，在设备低负载的时候降低转速减少噪音，高负载的时候提升转速强化散热，模型中预留了电机驱动板的安装位置，设计人员可以根据自身的电路方案，调整周边的元器件布局，不需要额外修改鼓风部件的主体结构。
