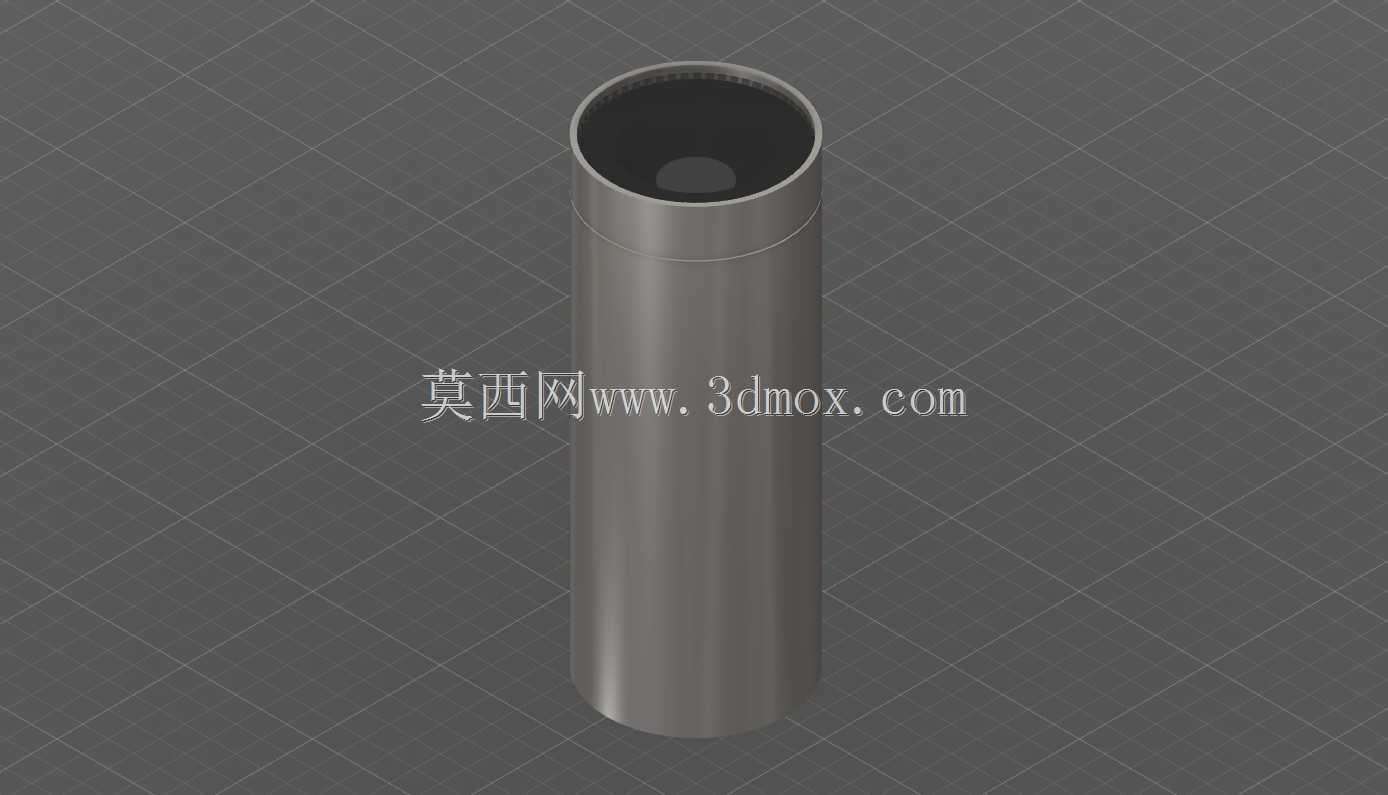

苹果iSight摄像头金属筒体结构建模

　　在消费级数码影像产品的结构开发流程中，外置摄像头的筒体结构是连接光学组件、内部电路与外部安装界面的核心承载部件，本次建模的iSight摄像头筒体，针对桌面级影像采集、场景灯光渲染的使用需求做了针对性的结构简化，保留了量产产品核心的装配特征与外形轮廓，可直接用于产品外观验证、场景搭建渲染、结构干涉检查等前期开发环节。从实际应用场景来看，这类外置摄像头常被搭配桌面工作站、笔记本设备使用，承担视频会议、静物拍摄、素材采集等功能，筒体作为整个设备的外壳主体，既要为内部的镜头模组、感光元件、对焦机构提供稳定的安装腔体，也要兼顾手持握持、桌面放置的使用手感，同时金属材质的筒体还能起到电磁屏蔽作用，减少外界电磁信号对感光元件成像质量的干扰。

　　从设计思路层面，建模时优先还原了筒体的同轴度特征，整个筒体采用等直径薄壁圆筒结构，内壁预留了镜头模组的安装台阶，顶部开口处做了微幅的倒角处理，既避免锐边造成的装配划伤，也能在视觉上弱化筒体的厚重感，筒体底部做了封闭平面设计，可直接匹配桌面放置的支撑需求，也预留了后续加装底座转接结构的安装平面。外形尺寸上，筒体整体长径比控制在4:1左右，外径尺寸适配常规手持握持的人体工学范围，单手握持时手指可自然环绕筒身，不会出现尺寸过粗握持费力或是过细稳定性不足的问题，筒体壁厚控制在1.2mm，既保证了金属材质的结构强度，不会因为日常放置、轻微磕碰出现壳体变形，也能控制整体重量，避免长时间手持使用产生疲劳感。安装边界方面，

　　筒体内壁的顶部台阶尺寸匹配标准口径的镜头组件安装公差，台阶深度刚好承托镜头组的法兰面，装配时镜头可从筒体顶部直接压入到位，不需要额外设计复杂的卡扣结构，简化装配流程的同时也能保证镜头光轴与筒体轴线的同轴度，避免出现光轴偏移导致的成像偏斜问题；筒身外表面做了哑光金属质感的表面处理特征建模，还原量产产品的金属磨砂质感，在渲染场景中可以真实呈现金属材质的光影反射效果，不会出现过于夸张的镜面反光影响整体视觉表现。在灯光渲染任务中，这个筒体模型的曲面连续性做了针对性优化，整个筒身的圆柱面采用G2连续过渡，没有多余的棱角、破面问题，在不同角度的光源照射下可以呈现均匀的光影过渡，不会出现局部光影断层、反射失真的问题，能够满足产品宣传图渲染、

　　场景搭配展示的使用需求。对于结构设计从业者来说，这个模型可以作为外置影像设备筒体结构的参考范本，理解薄壁圆筒类数码配件的结构设计逻辑，如何在有限的筒身空间内平衡结构强度、装配便利性、外观质感三者的关系，如何通过简单的几何特征满足功能需求同时控制加工成本——这类等直径薄壁筒体采用冷挤压或是车削加工都可以快速成型，不需要复杂的模具结构，小批量试制阶段的加工成本更低，生产周期更短。建模过程中也规避了很多新手建模时常出现的问题，比如筒壁厚度不均匀、内壁台阶与外壁不同轴、开口处倒角破面等，所有特征都采用参数化建模方式搭建，后续如果需要调整筒体长度、直径、壁厚参数，只需要修改对应参数即可快速生成新的结构，不需要重新绘制整个模型，能够适配不同规格摄像头产品的快速改型需求。在实际的产品开发流程中，这类简化模型还可以用于装配干涉检查，将筒体模型与内部的镜头模组、电路板、接口组件做虚拟装配，提前检查各个部件之间是否存在干涉问题，筒体内部的净空尺寸是否满足组件安装需求，避免开模后才发现结构冲突造成的成本损失。同时筒体的外表面没有设计多余的装饰特征，保持了简洁的圆柱形态，既符合苹果系列产品一贯的简约设计语言，也降低了后续表面处理的加工难度，哑光阳极氧化的表面处理工艺在这种光滑圆柱面上可以获得非常均匀的处理效果，不会出现因为表面凹凸结构导致的色差、处理不到位等品质问题。
