轻触式四脚微动开关结构设计

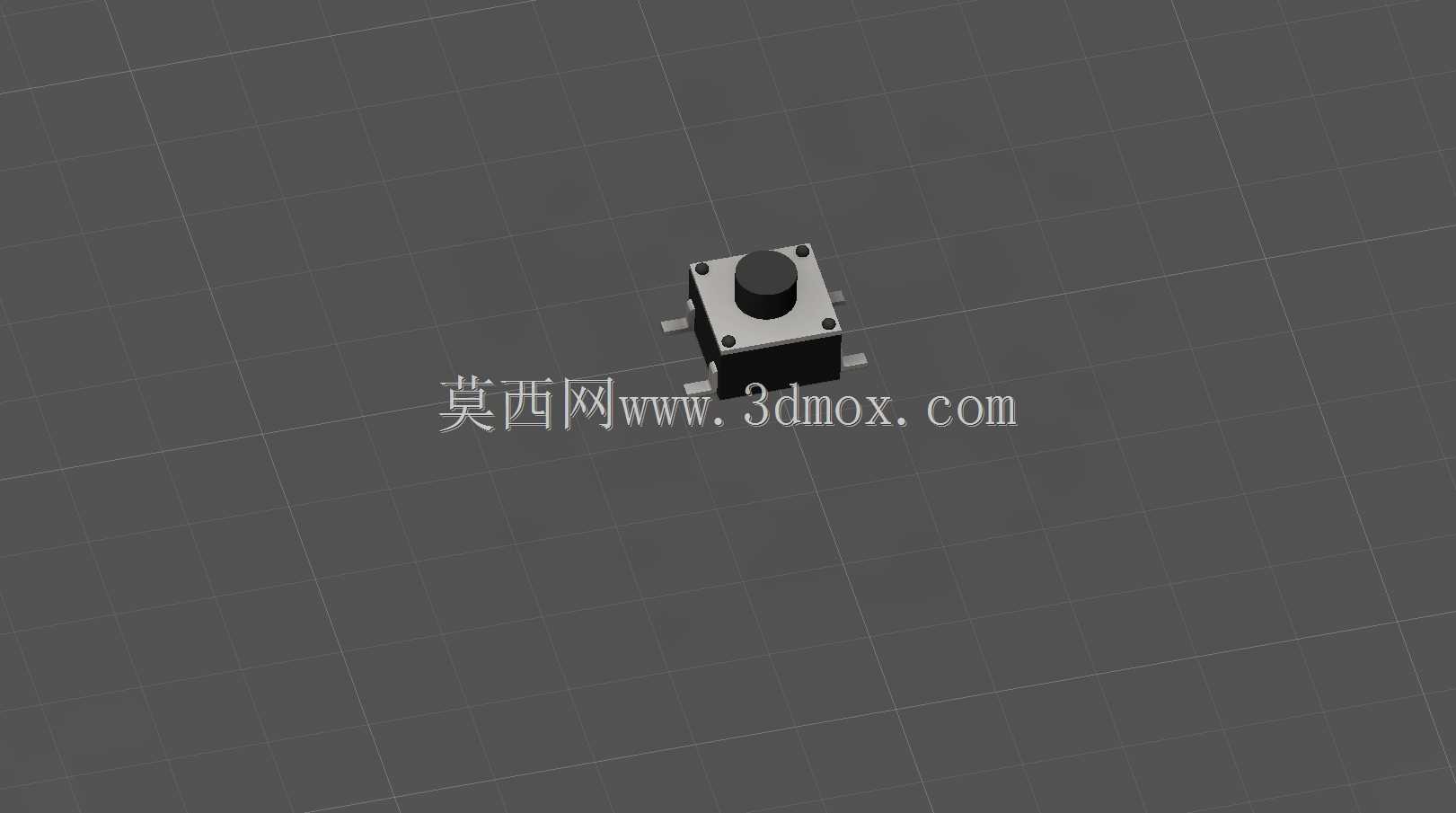

　　在消费电子、小型工控终端、智能家居控制板的板载触发部件选型里，这类四脚轻触微动开关是出现频率极高的基础元件，很多刚接触结构设计的工程师容易忽略这类小元件的安装边界与触发特性，最后打样回来才发现按键卡滞、行程不对、焊接后引脚偏移的问题。做这个模型的时候，首先是从实际SMT贴片生产的工艺要求出发，先确定四个引脚的间距与伸出长度，引脚采用扁平式焊片设计，伸出本体底部的长度控制在1.2mm，刚好能穿过常规1.6mm厚FR4电路板的焊盘孔，过波峰焊或者回流焊的时候，焊锡能均匀包裹引脚，不会出现虚焊、引脚顶到板面对方元件的问题。开关本体的基座采用耐高温PBT材质的结构设计，四个角做了0.2mm的倒角，避免贴片吸嘴取料的时候出现边角卡滞，本体长宽尺寸统一为6mm见方，总高度包含按键帽在内为5mm，这个尺寸是目前板载轻触开关的通用规格，能适配绝大多数消费类电子产品的面板开孔，面板开孔只需要做直径4.2mm的通孔，按键帽突出面板表面0.8mm，用户按压的时候不会出现按键边缘刮蹭面板孔壁的问题。

　　从功能特性上看，这类微动开关的触发行程设计为0.25mm，触发压力控制在160gf左右，既不会因为压力太轻出现运输过程中误触发，也不会因为压力太重导致用户按压手感生硬，内部的弹片采用拱形不锈钢片结构，按压到行程临界点的时候会有清晰的段落反馈，用户能明确感知到触发完成，不需要额外加指示灯做触发反馈。开关的接触电阻设计值控制在50mΩ以下，能通过最大50mA的直流电流，完全满足单片机IO口的信号触发需求，不会出现接触不良导致的信号丢触发问题。

　　实际应用场景里，这类开关除了用在电路板上做功能按键，还可以用在小型设备的门盖检测位置，比如小型打印机的仓盖闭合检测、充电宝的电量触发按键、蓝牙音箱的功能控制键，甚至很多工控手持终端的侧边按键也会选用这个规格的微动开关，因为它的环境适应性足够强，工作温度范围覆盖-20℃到70℃，在常规的室内设备使用场景里，寿命能达到10万次以上的按压循环，不需要频繁更换维护。

　　做结构设计的时候，特意把按键帽和基座的配合间隙做了0.1mm的均匀间隙，按键帽的导向柱深入基座内部1.5mm，不管用户从哪个角度按压按键帽边缘，都不会出现卡滞的情况，导向柱的侧面做了微小的拔模斜度，长期按压磨损后也不会出现按键晃动的问题。四个引脚的位置度公差控制在0.1mm以内，和PCB封装的焊盘完全对齐，SMT贴片的时候不需要人工调整位置，能直接适配高速贴片机的取料贴装流程，生产效率能得到保障。另外在基座的底部设计了两个微小的定位柱，直径1mm，高度0.5mm，对应PCB上的两个定位孔，焊接的时候能把开关牢牢固定在板上，不会因为焊接时的高温导致本体偏移，也能避免用户大力按压的时候开关本体出现歪斜。很多新手设计的时候容易忽略定位柱的设计，最后成品在做跌落测试的时候，开关容易被撞歪，导致按键失效，这个细节在批量生产里是非常关键的点。

　　从安装边界来看，开关本体周围需要预留至少1mm的净空区域，不能布置过高的元件，一方面是避免贴片机吸嘴取料的时候和周边元件干涉，另一方面是给按键的按压行程留出足够空间，周边如果有太高的电容、电阻元件，会挡住按键的按压路径，导致按键按不到底。另外在面板和开关按键帽之间，要预留0.1mm的间隙，避免面板装配公差压到按键，导致开关长期处于触发状态，耗尽设备电池。这个模型把所有的配合尺寸、安装间隙都做了1:1的还原，结构工程师在做整机布局的时候，可以直接导入这个模型做干涉检查，不用再自己对着规格书反复核对尺寸，能减少很多前期设计的核对工作量，也能避免因为尺寸核对错误导致的后期改板问题。
