台达AFB1212VHE轴流散热风机结构

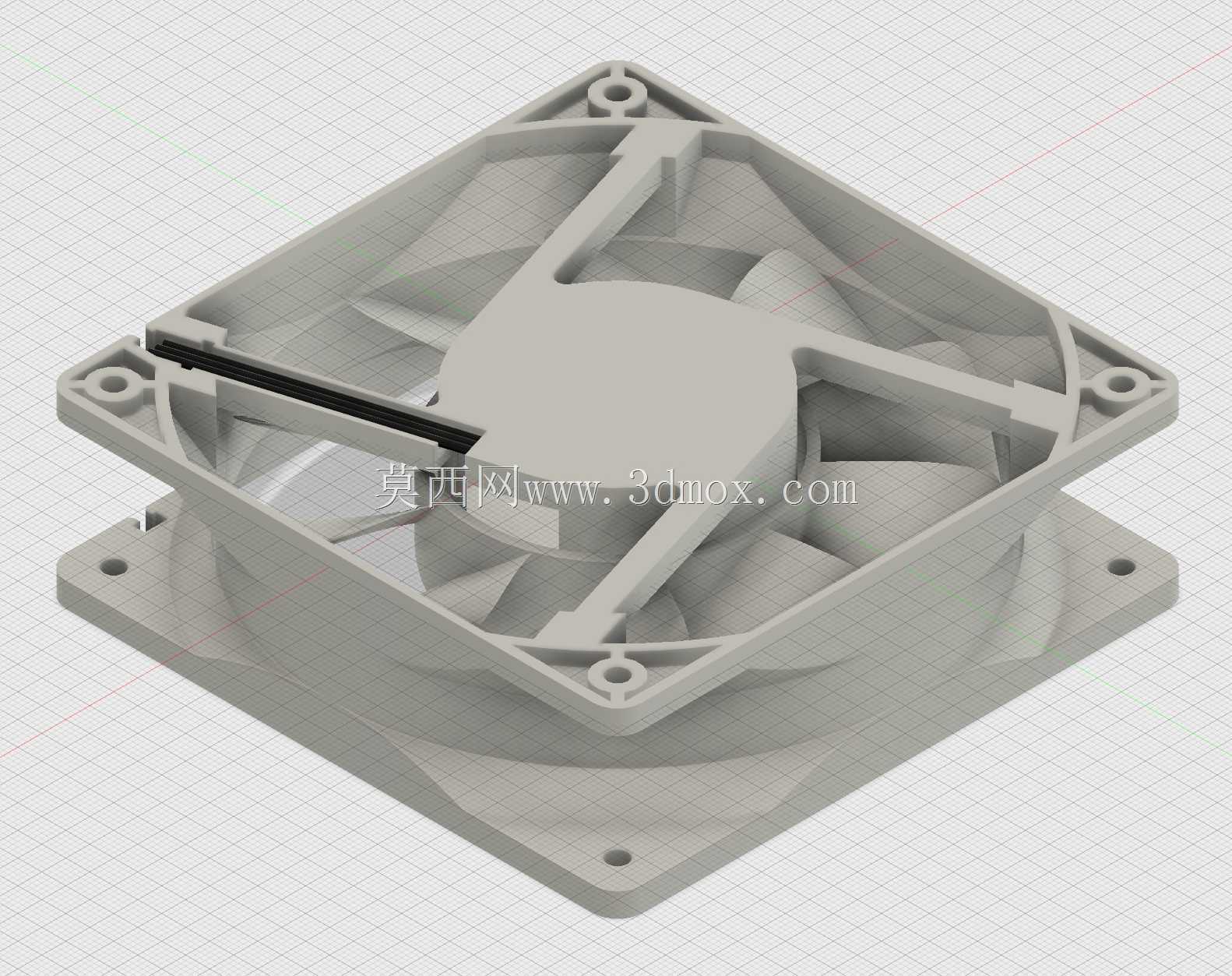

　　日常做电子设备热设计、机箱结构适配的时候，120mm规格的轴流风扇是选型表里出现频率最高的品类，这次还原的这款双滚珠轴流风机，是工业级风冷散热场景里非常经典的一款结构。先从实际安装边界说起，这款风机的外框是标准120mm见方的正方形结构，安装孔位完全遵循行业通用的105mm孔距规范，四个角的固定位做了沉台设计，适配M4规格的自攻螺丝或者减震胶钉，安装时不需要额外做孔位适配，不管是标准ATX机箱的风扇位、工业控制柜的通风栅格、服务器机架的散热模组，还是小型工控设备的风冷通道，都能直接对位安装，框体厚度为38mm，属于120规格里的厚框型号，相比25mm厚度的常规薄扇，能容纳更大的叶轮倾角和更高规格的电机组件。

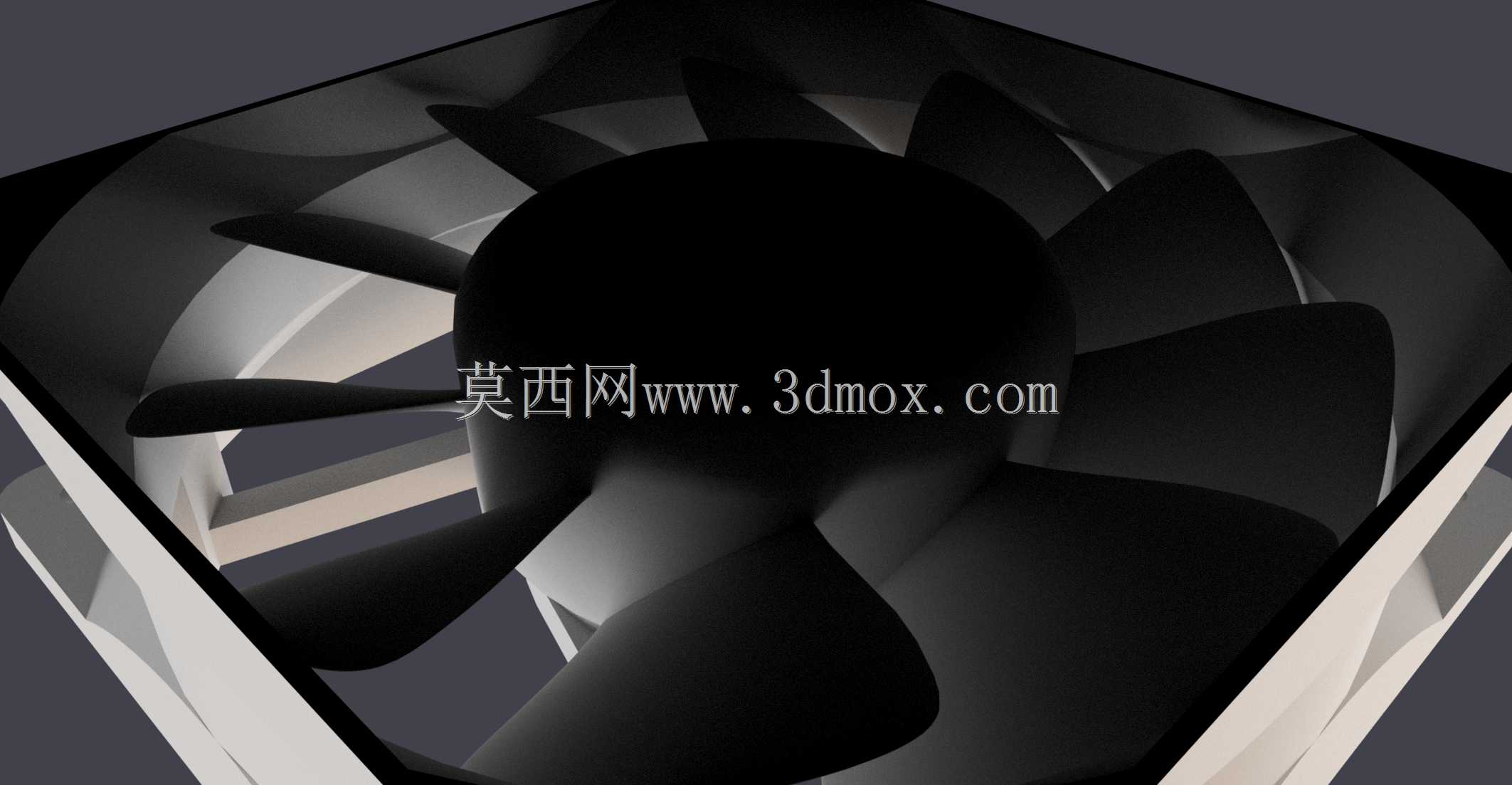

　　从结构设计思路来看，这款风机的外框采用了一体注塑的PBT材质，四个边角做了圆弧过渡处理，避免安装时割手，同时框体的进风侧做了内收的导流弧面，能减少进风端的气流紊流，降低风切噪音，出风侧的框边做了平直的贴合面，安装时可以和散热鳍片、防尘网、通风面板紧密贴合，减少漏风损失。叶轮部分采用了七片后掠式叶片设计，叶片的曲率从叶根到叶尖做了连续的变截面处理，叶根位置的倾角更大，能在电机转动时带动更多中心区域的气流，避免电机位置出现无风的死区，叶尖位置的倾角收窄，同时做了切边处理，能减少叶尖和框体内壁之间的涡流损耗，提升风压输出的稳定性，叶轮中心的轮毂做了圆弧导流罩，能把进风端的气流平滑导向叶片区域，减少中心位置的气流阻力。

　　实际使用场景里，这款风机的定位是中高风压的散热需求，不同于普通机箱用的低转速薄扇，它的双滚珠轴承结构能支持更高的转速区间，同时轴承的使用寿命更长，适合7*24小时连续运行的工业场景，比如工控机柜里，它可以搭配防尘网形成正压通风，把柜内的热量持续带出，避免PLC、电源模块等元件因为积热出现降频或者寿命衰减；在台式电脑的散热场景里，它既可以作为机箱的进风或者出风风扇，也可以搭配120规格的水冷排作为冷排风扇使用，厚框带来的更高风压能穿透密集的冷排鳍片，带走水冷液传递的热量；在小型服务器、网络交换机的机架安装场景里，多台同规格风扇可以组成冗余散热阵列，单台风扇出现故障时其余风扇仍能维持通风量，保证设备运行的热稳定性。

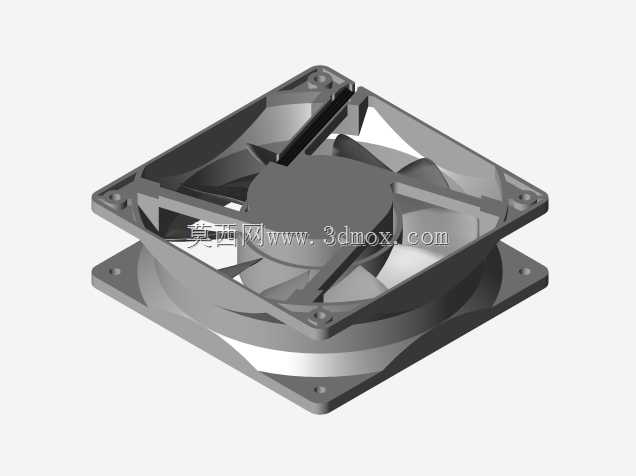

　　做结构建模的时候，特意还原了框体上的走线槽设计，风机的供电线从框体边角的出线位引出，出线位做了防拉扯的卡扣结构，避免安装时扯断内部接线，供电接口是标准的大4D或者小3P接口，适配不同设备的供电取电需求。另外叶轮和外框之间的间隙控制在0.8mm左右，这个间隙是兼顾转动安全和风压效率的平衡值，间隙太大会导致风压泄漏，间隙太小则容易因为注塑公差、热胀冷缩出现叶尖擦框的问题。四个安装角的位置还预留了减震胶垫的安装槽，用户可以根据需求粘贴橡胶减震垫，减少风机转动时的振动传递到机箱或者柜体上，降低共振带来的噪音。

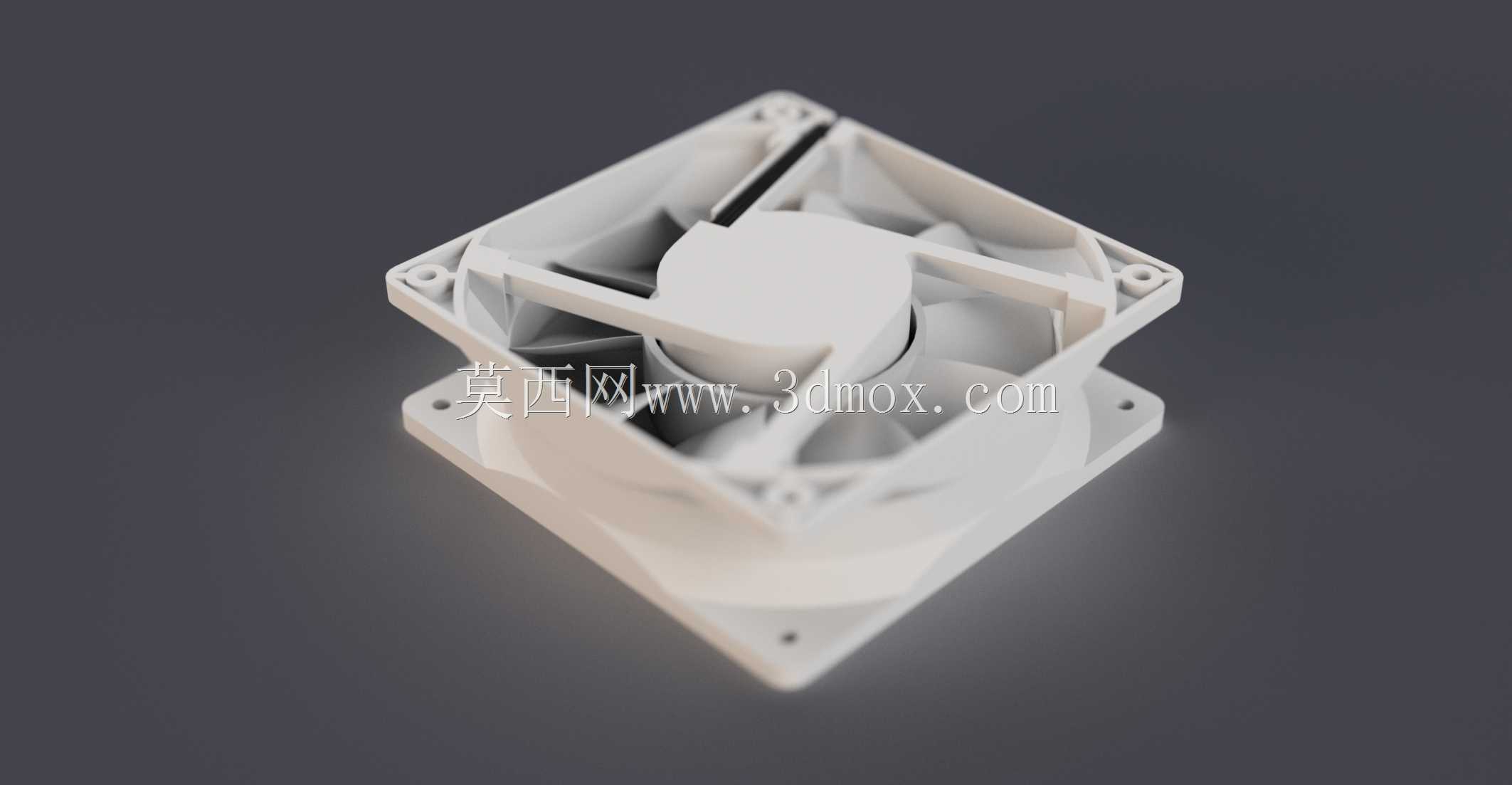

　　从功能特性来说，这款风机的气流方向是从框体无标识的一侧进风，带标签支架的一侧出风，安装时需要注意方向不要装反，否则会导致散热风道反向，散热效率大幅下降。它的电机采用内转子直流无刷结构，电机定子固定在框体中心的四条加强筋上，这四条加强筋同时起到导流的作用，把经过叶轮的旋流调整为直流，减少出风端的紊流噪音，加强筋的截面做了翼型处理，相比方形截面的筋位，能大幅降低气流穿过时产生的风噪。在做设备选型匹配的时候，需要注意这款风机的供电是12V直流，接线时要区分正负极，反接会导致风机反转，无法达到设计的风量风压参数。另外在高粉尘的使用场景下，可以在进风侧搭配防尘滤网，不过需要注意滤网会增加风阻，选型时要预留一定的风压余量，避免实际通风量达不到散热需求。
