简易教学演示用LCD投影装置结构设计

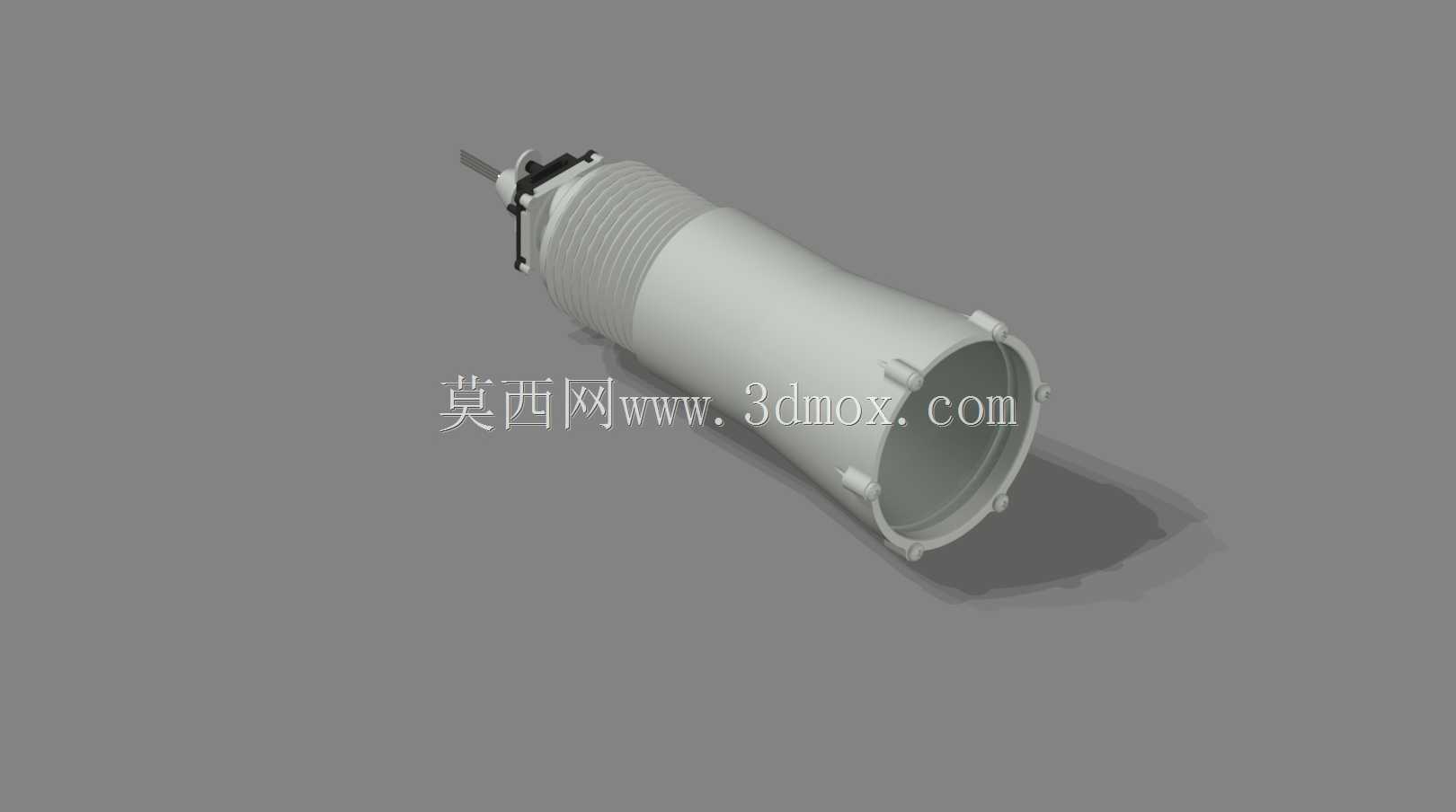

　　这套投影装置的核心定位是教学演示场景，用来直观呈现LCD投影设备的基础成像逻辑，而非面向量产消费级市场的商用投影产品，整体结构围绕核心光学路径做了极简设计，没有冗余的功能部件，能让观察者快速理清投影设备的核心组成逻辑。从结构布局来看，装置采用同轴筒式壳体设计，整体为渐变锥筒形态，靠近镜头输出端的筒径更大，用来适配放大镜镜头的安装尺寸，靠近光源端的筒径逐步收窄，刚好容纳RGB LED光源与小型LCD显示模块的安装位，筒身外侧做了环形防滑筋结构，既可以提升手持操作时的摩擦力，也能在一定程度上增强薄壁筒身的结构刚性，避免长期使用出现筒壁变形导致光轴偏移的问题。

　　在光学组件的安装边界设计上，光源端预留了标准的小型RGB LED模块安装槽，槽位做了定位挡边，能保证LED发光面与筒身轴线垂直，避免光线斜射造成的成像亮度不均问题；LCD模块的安装位设置在光源与镜头之间的固定焦距位置，槽位尺寸匹配常用的玩具级LCD显示模块，安装后显示面与光轴完全垂直，周边预留了0.2mm的装配间隙，方便模块的拆装更换，同时不会因为间隙过大出现漏光问题。前端的放大镜镜头采用卡接式固定结构，筒身端部设计了四个均匀分布的卡扣凸台，镜头装入后可以直接通过凸台卡紧，不需要额外的紧固件，拆装调整焦距时操作十分便捷，镜头安装位的同轴度公差控制在0.1mm以内，能保证镜头光轴与LCD显示面、LED光源的中心完全重合，避免出现成像边缘模糊、梯形畸变的问题。

　　尾部的连接结构做了简化设计，预留了线材穿出的通孔，同时设置了小型的固定支架安装位，既可以手持操作演示，也可以通过支架固定在桌面或者实验台架上做静态展示。整套装置没有设置复杂的调焦机构，依靠固定的焦距位置保证基础成像效果，对于教学演示场景来说，这种设计足够清晰展示投影的核心原理：即RGB LED发出的光线透过LCD显示模块上的画面，再经过前端的放大镜镜头放大投射到墙面或者幕布上，就能形成可观测的放大影像。

　　从实际使用的场景来看，这类结构非常适合中小学科学实验、职业院校光电专业入门教学使用，学习者可以通过拆装这套装置，直观理解投影设备的三大核心组成：照明光源、图像显示模块、成像放大镜头，不需要拆解复杂的商用投影设备就能掌握核心工作逻辑。结构设计上全部采用等壁厚的薄壁结构，适合通过3D打印快速制作样件，壁厚统一设置为2mm，既可以保证结构强度，也能控制整体重量，单手握持时不会有过重的负担。筒身内部没有做额外的消光纹路设计，因为演示场景下对成像对比度的要求不高，简化的内壁结构可以降低制作难度，缩短样件加工周期。各部件的装配全部采用无紧固件的卡接、插接方式，不需要额外的螺丝、胶水就能完成组装，非常适合教学场景下的快速拆装练习，学习者可以在几分钟内完成整套装置的组装与拆解，直观感受各部件的位置关系与功能作用。在安装尺寸的边界控制上，整体长度控制在180mm左右，最大筒径为65mm，最小筒径为30mm，整体占用空间很小，放在普通实验桌面上不会占用过多操作面积，收纳时也可以直接放入常规的教具收纳盒中。光源与LCD模块的供电线路从尾部的通孔穿出，可以直接连接常规的低压直流供电模块，不需要设计内置的电池仓，进一步简化了结构，降低了制作成本，也能让学习者更清晰地看到电路连接逻辑，理解光源供电与显示模块驱动的基础原理。
