球面槽轮间歇传动机构设计

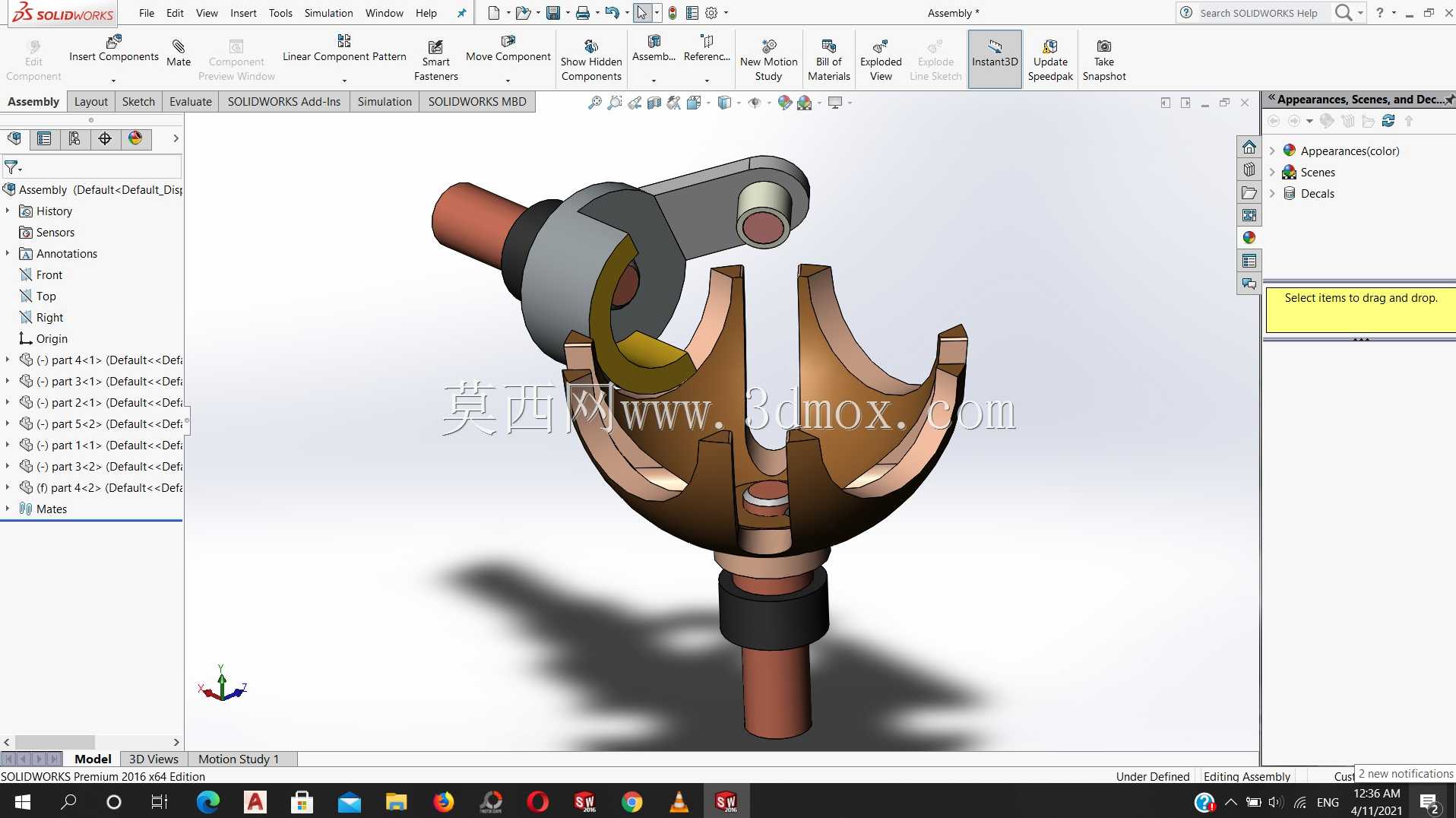

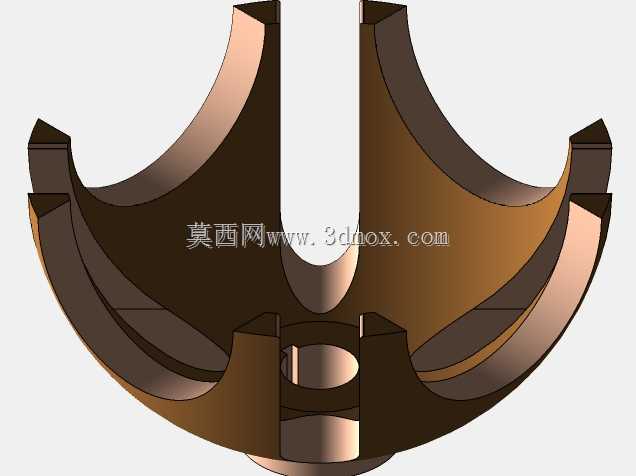

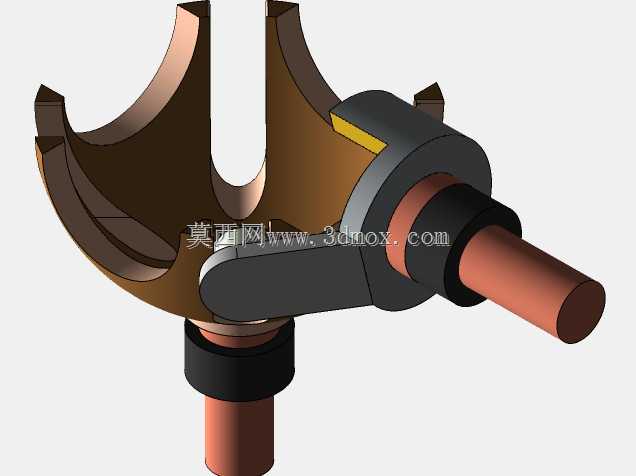

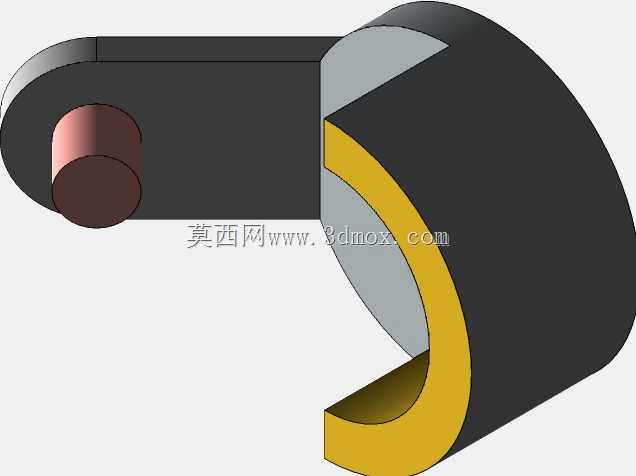

球面槽轮机构是典型的空间间歇运动执行部件，主要应用在多工位自动化装配、轻工包装、制药灌装等需要实现垂直交错轴间间歇转位的生产场景中，这类场景往往要求驱动轴连续回转的同时，从动轴按照固定节拍完成精准的角度转位与定位锁止，避免工位偏移影响加工或装配精度。该机构的核心功能是将输入轴的连续匀速旋转运动，转化为输出轴的周期性间歇旋转运动，相较于平面槽轮机构，它可以实现垂直交错轴之间的运动传递，无需额外设置锥齿轮等转向传动部件，大幅缩减了传动链路的结构占用空间。从功能特性来看，主动轴上设置的圆柱销在回转过程中，会精准嵌入从动球面槽轮的径向导槽内，带动槽轮完成设定角度的转位动作；当圆柱销脱离导槽后，从动槽轮上自带的凸起弧形挡盘会与主动轴上的锁止弧面完全贴合，将从动轴牢牢锁止在固定工位位置，避免工位出现窜动，保障装配、加工动作的定位精度，这种锁止结构无需额外添加定位销、制动器等辅助定位部件，结构集成度更高。在设计思路上，该机构采用球面共轭的型线设计思路，主动件与从动件的配合面以共同球心为基准进行型面构建，确保圆柱销在进入和退出导槽的过程中运动平顺，不会出现刚性冲击，有效降低机构运行过程中的振动与噪音；槽轮的导槽数量可根据实际工位需求进行匹配设计，对应不同的分位角度，满足4工位、6工位、8工位等不同节拍的生产需求。从安装边界来看，该机构主动轴与从动轴呈90度垂直交错布置，整体结构围绕球心呈对称布局，径向尺寸紧凑，轴向安装距离短，可直接集成在小型多工位转盘的驱动端，无需预留过大的安装空间；输入轴与输出轴均采用标准圆柱轴伸设计，可通过联轴器直接与驱动电机、负载转盘进行连接，安装适配性强，轴端可根据负载需求选配轴承支撑座，保障高速运行下的结构稳定性。在实际应用中，这类机构常被用在小型零件的自动化装配机上，完成零件上料、装配、检测、下料的多工位转位驱动，相较于凸轮分割器成本更低，结构更简单，维护难度小，适合中低速、中等负载的间歇转位工况，运行过程中传动间隙小，重复定位精度可满足多数轻工装配场景的精度要求。
