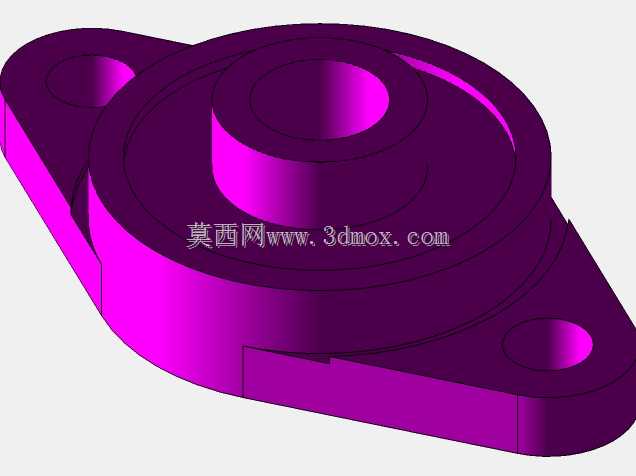

KFL08菱形带座轴承支座结构设计

这款KFL08规格的菱形带座轴承支座，是轻载传动场景中应用十分广泛的支撑类零部件，常见于小型输送线、食品包装机械、轻工自动化设备、小型木工机械以及家用小型机具的传动系统中，主要作用是为直径8mm的光轴提供稳定的旋转支撑，同时抵消轴系运转过程中产生的径向载荷，避免轴系出现挠曲变形，保障传动部件的运转同轴度与运行稳定性。

从实际使用场景来看，这类支座多用于安装空间紧凑、载荷不大的传动点位，比如小型皮带输送机的从动辊支撑端、小型分拣设备的传动轴固定位、台式小型钻铣设备的进给轴支撑处，相比立式铸造轴承座，菱形法兰的结构占用横向安装空间更小，两个安装孔的布局可以在较窄的安装面上完成固定，适配很多设备侧边、机架窄梁的安装需求，不需要预留过大的安装平面。

产品的功能设计围绕轴系支撑的核心需求展开，主体的轴承容纳腔为阶梯式结构，能够精准嵌入对应规格的外球面轴承或者深沟球轴承，腔体的止口结构可以限制轴承的轴向窜动，避免轴系运转过程中轴承出现移位；两侧延伸的菱形安装耳上设置有沉头安装孔，安装时螺栓可以完全沉入孔内，不会突出支座表面，避免干涉周边运动部件，同时沉孔的设计也能让螺栓锁紧力更均匀地分布在安装面上，提升固定的可靠性。

设计思路上充分考虑了轻载场景的使用需求，整体采用一体化的结构设计，没有多余的冗余结构，在保障结构强度的前提下尽可能压缩整体体积，支座主体的壁厚经过合理核算，既能够承受常规轻载传动下的径向载荷，又不会因为壁厚过大造成材料浪费、整体重量过高；中心轴承腔的同轴度、安装面的平面度都按照传动支撑的公差要求设计，安装后可以保障轴的旋转精度，减少运转过程中的振动与噪音。

从安装边界来看，这款支座的中心安装孔适配8mm直径的传动轴，两个安装孔的中心距符合KFL系列带座轴承的通用安装尺寸，安装时只需要在固定面上加工两个对应位置的螺纹孔或者通孔，就可以完成支座的固定，不需要额外制作复杂的安装工装；整体的外形轮廓为菱形切边结构，最大外轮廓尺寸适配小型设备的安装空间，支座的总高度较低，可以降低轴系的安装中心高，适配低重心的传动布局需求，安装完成后轴承腔的端面可以贴合轴承外圈，为轴承提供稳定的支撑面，保障轴系长时间运转的可靠性。
