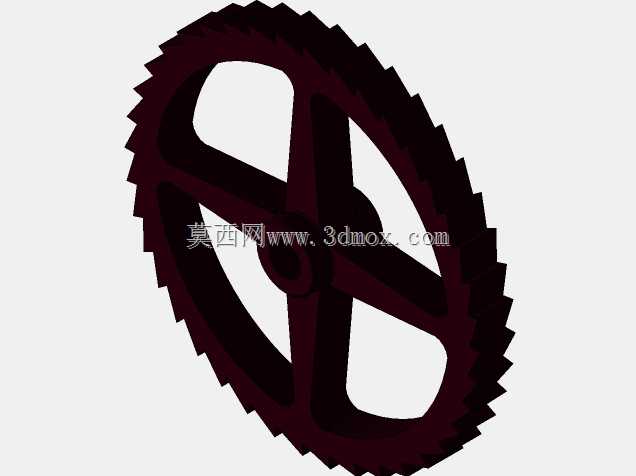

辐条式传动链轮三维结构设计

这款辐条式传动链轮是机械传动系统中适配链传动场景的核心执行零件，主要应用在需要精准传递旋转扭矩、维持固定传动比的动力传输环节，常见于轻工输送设备、农用作业机械、小型动力传输机组以及自动化生产线的动力输送单元中，能够配合标准传动链条完成平行轴之间的动力传递，相比带传动具备传动比精准、无弹性滑动、传动效率更高的优势，可在低速重载、工况环境存在少量粉尘的场景下保持稳定的传动表现。从功能特性来看，该链轮采用四辐条式轮辐结构设计，在保证轮体整体结构强度的前提下，大幅降低了零件自身的重量，减少了传动过程中旋转轴端的转动惯量，降低驱动端的启动负载与运转过程中的动载荷损耗；轮体外缘加工有符合链节啮合标准的齿形轮廓，齿形经过参数化优化，能够与对应规格的链条滚子实现顺畅啮合，减少啮合过程中的冲击与磨损，延长链轮与配套链条的整体使用寿命；轮体中心设置有标准安装轴孔，可与传动轴通过键连接实现周向固定，保证扭矩传递过程中无相对滑移，轴孔周边的轮毂部分做了加厚处理，提升了轴孔配合面的接触强度，避免长期交变载荷下出现轴孔变形、键槽崩损的问题。在设计思路上，该链轮优先平衡了结构强度与轻量化需求，四辐条的对称式布局能够让轮体在高速旋转过程中保持良好的动平衡性能，避免因质量分布不均产生径向振动，降低传动过程中的噪音与支撑轴承的额外载荷；轮齿部分的齿廓曲线参考了标准链轮的三圆弧一直线设计规范，保证链条啮入与啮出过程顺滑无卡滞，同时齿面预留了合理的热处理加工余量，可在后续加工中通过表面淬火提升齿面硬度，增强耐磨性能。从安装边界来看，该链轮的外径尺寸适配对应节距的传动链条，安装时需保证两传动轴的平行度误差在允许范围内，链轮的轴向定位偏差需控制在合理区间，避免链条出现偏磨、掉链的问题；轮体的轴向厚度适配标准链条的内节内宽参数，安装后与轴端挡圈、锁紧螺母配合即可完成轴向固定，整体安装流程便捷，后期维护时仅需定期检查齿面磨损情况与链条张紧度即可，无需复杂的日常养护操作，能够适配多数常规开式链传动的安装空间要求，在保证传动可靠性的同时降低了设备的整体制造成本与维护成本。
