锂离子电芯配套长槽型电池固定支架

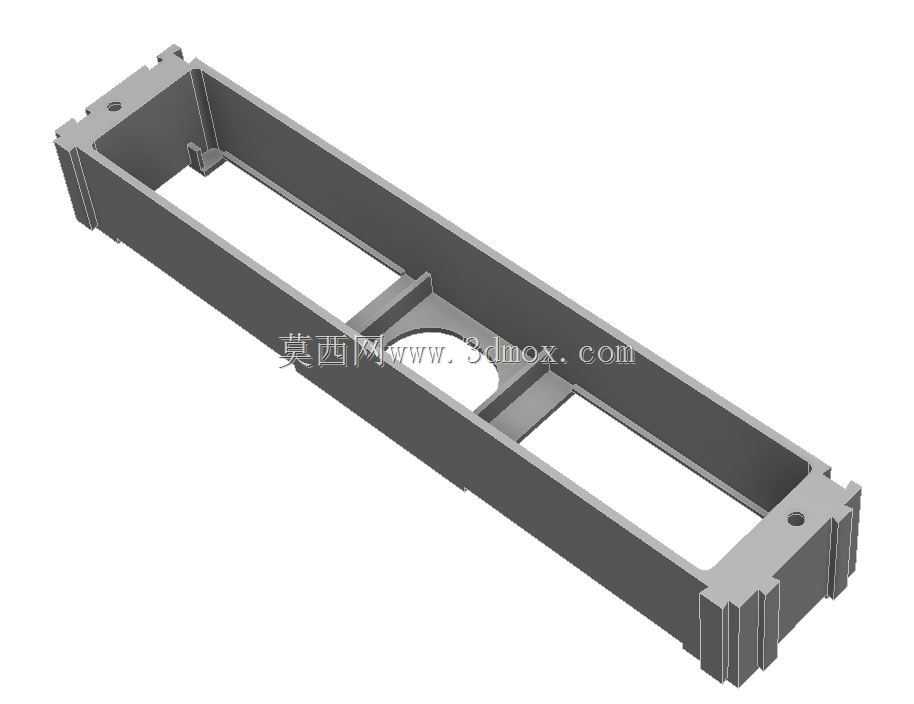

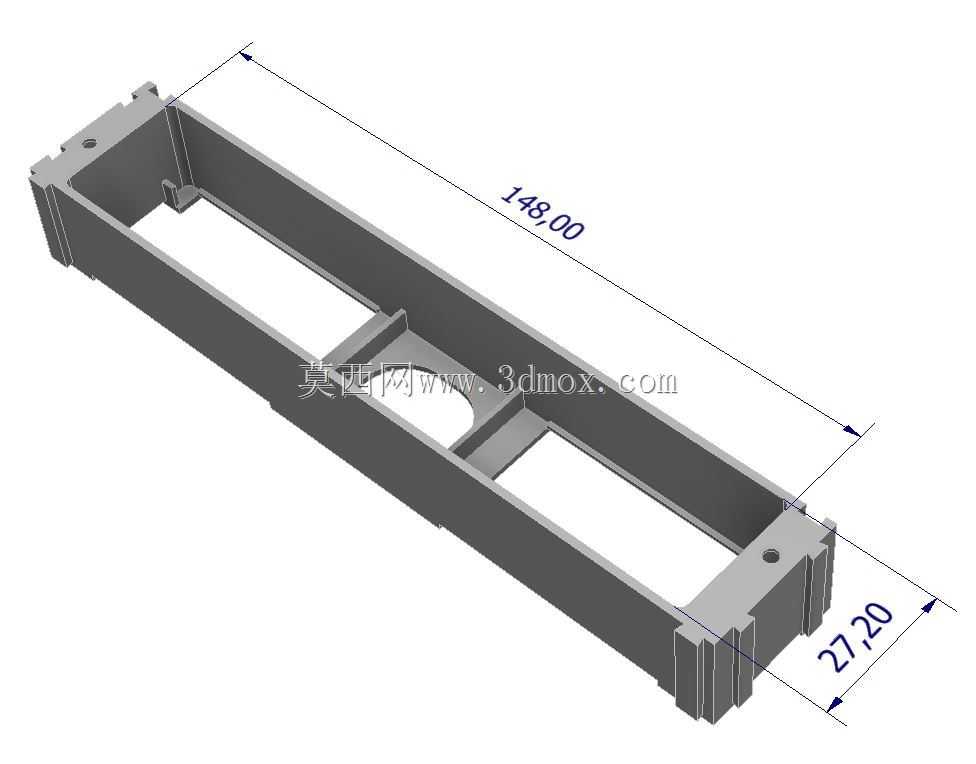

这款长槽型电池固定支架，主要面向小容量储能模组、便携后备电源、小型工业控制设备内置电池组的装配场景，用来承载固定单支长条状方形锂离子电芯，解决电芯在设备腔体内部无定位、易晃动、受外力易移位的装配痛点，在户外便携检测设备、小型通讯后备电源、桌面式工业仪器的内置供电结构中，这类支架是保障电池组装配稳定性的核心结构件。从实际功能来看，支架整体采用长槽式围边结构，四周设置连续的围挡侧壁，能够对电芯的四个侧边形成全周向的限位约束，避免电芯在设备受振动、冲击时出现横向窜动；槽体内部设置两道横向加强筋，既能够提升支架自身的结构强度，避免长槽结构受挤压出现形变，也能将槽体内腔分隔为三段镂空区域，一方面减轻支架自身重量，另一方面为电芯工作时的散热预留空气流通空间，减少热量在封闭槽体内的积聚。支架两端的端面上分别设置了定位凸台与安装小孔，装配时可以先通过凸台与设备腔体上的预留卡槽完成预定位，再通过小孔穿入紧固件完成支架与设备壳体的固定，安装边界清晰，不需要额外设计复杂的转接结构就能完成装配，能够有效降低电池仓部分的装配复杂度。在设计思路上，这款支架完全匹配对应规格方形锂电芯的外形尺寸，槽体内腔的长宽尺寸与电芯外形保留了极小的装配间隙，既能够保证电芯可以顺利嵌入槽内，又不会留下过大的晃动空间；侧壁的厚度经过合理优化，在满足结构强度要求的前提下尽可能压缩占用空间，避免支架过多挤占设备内部的有限空间；两端的安装孔位置经过精准校核，与常见小型工业设备的电池仓安装位完全适配，不需要对设备原有结构做修改就能直接替换使用。支架底部的镂空区域还预留了走线空间，电芯的极耳连接线可以顺着镂空槽引出到接线端，不会被支架挤压造成线路破损，同时围挡侧壁的高度略高于电芯厚度，能够在电芯上方形成防护间隙，避免设备上盖直接压触电芯表面造成电芯外壳磨损，全方位提升电池组装配后的使用可靠性。
