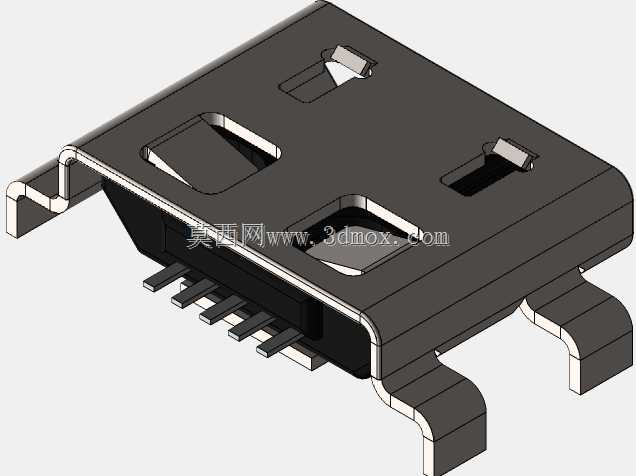

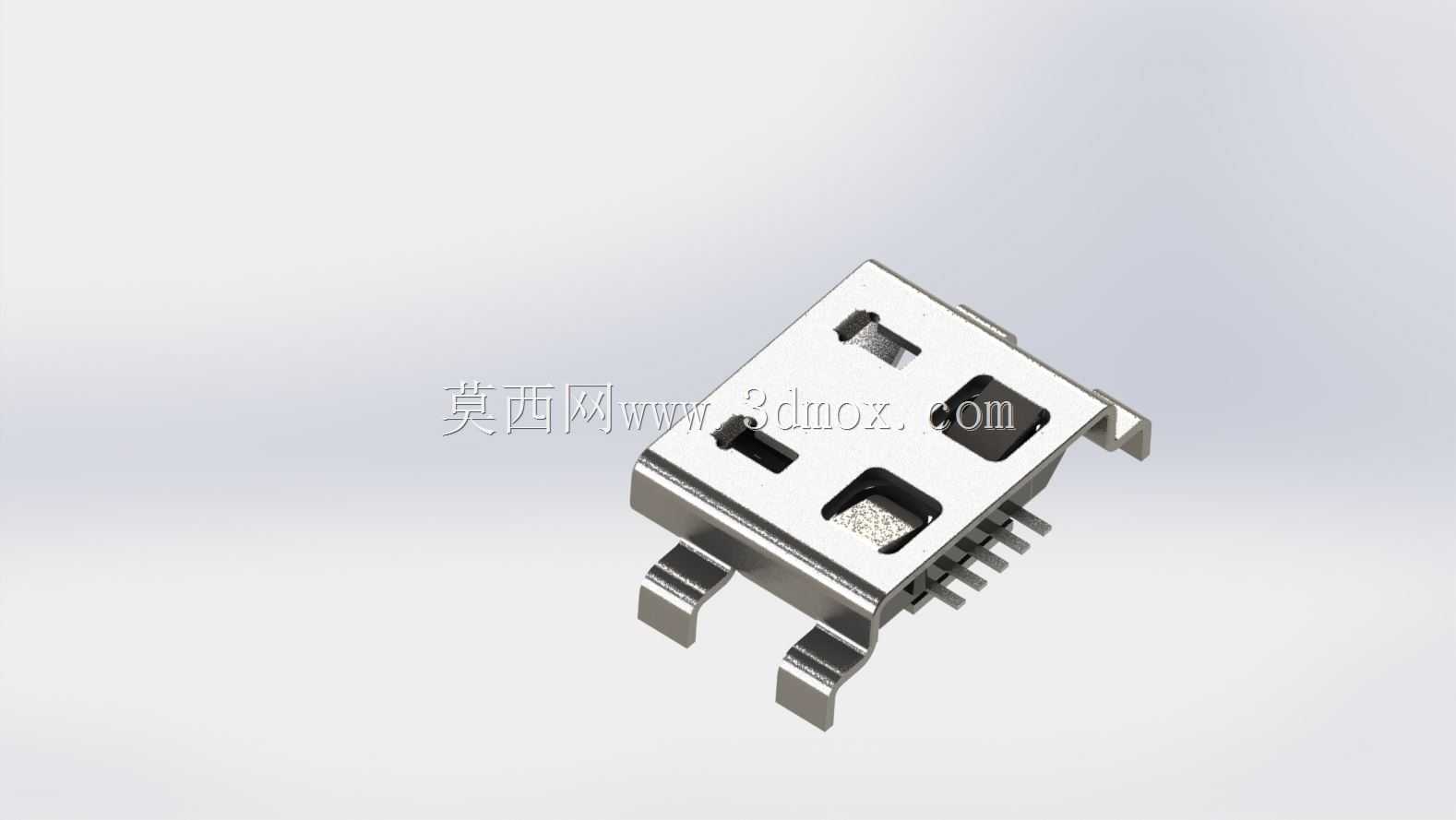

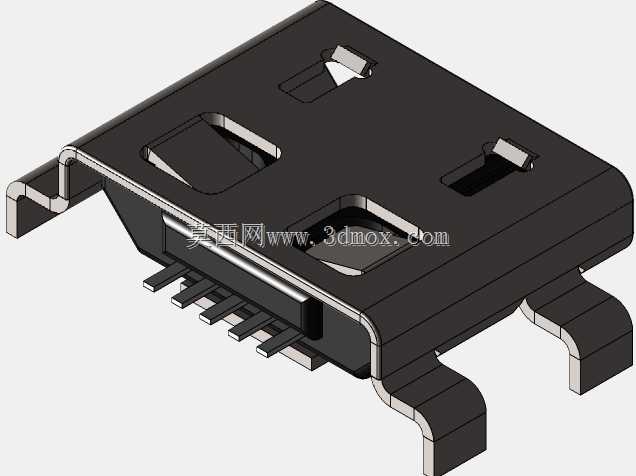

0.8mm沉板贴片式MicroUSB接口结构

这款0.8mm沉板贴片式MicroUSB接口，是消费电子领域应用极为广泛的板端连接部件，常见于早期智能手机、平板电脑、便携蓝牙音箱、移动电源、手持POS终端、小型数码外设等产品的板载电路设计中，承担着设备充电供电、数据双向传输的核心连接功能，是消费电子硬件链路里实现内外信号与电力交互的关键基础元件。

从实际应用场景来看，这类沉板贴片结构的接口，主要适配对整机厚度有严格控制要求的轻薄型数码产品，相比直插式或者非沉板的贴片MicroUSB接口，它通过将接口主体部分沉入PCB板预设的开孔内，能够有效降低接口在板面以上的凸起高度，为产品内部堆叠节省宝贵的竖向空间，帮助结构工程师压缩整机厚度，实现产品轻薄化的设计目标。

在功能特性上，这款接口完全遵循MicroUSB标准的电气与机械规范，具备标准的5Pin触点定义，可支持最高2A的直流充电电流传输，同时满足USB2.0速率的数据通讯需求，接口外壳采用高强度铜合金镀镍材质，既具备优秀的电磁屏蔽效果，能够减少外界信号对传输链路的干扰，又拥有足够的结构强度，可承受日常使用中反复插拔带来的机械应力，接口两侧设计的贴片固定焊脚，在回流焊接后能够与PCB板形成牢固的机械连接，大幅提升接口的抗拉扯能力，避免日常插拔数据线时接口出现松脱、掉板的问题。

设计思路上，这款接口采用0.8mm沉板量的结构设计，在规划接口与PCB的配合边界时，充分考虑了SMT贴片生产的工艺公差，沉板腔体的尺寸预留了足够的装配余量，既保证接口能够顺利沉入PCB开孔，又不会出现过大的装配间隙影响焊接精度；接口内部的胶芯采用耐高温的工程塑料材质，能够承受回流焊过程中的高温环境，不会出现高温变形、触点移位的问题；触点部分采用镀金工艺处理，降低接触电阻的同时提升抗氧化能力，延长接口的插拔使用寿命，可满足至少上万次的反复插拔使用需求。

在外形尺寸与安装边界上，这款接口的整体横向宽度、纵向深度都严格遵循MicroUSB接口的通用标准尺寸，0.8mm的沉板深度对应PCB板上需要开设的避让开孔尺寸经过精准核算，安装时接口主体沉入板面以下0.8mm，板面以上的凸起高度仅为非沉板接口的三分之一左右，两侧的固定焊脚与中间的信号焊脚采用共面设计，能够完美适配SMT自动化贴片生产线的加工要求，不需要额外的人工插件工序，可有效提升批量生产的加工效率，降低生产制造成本。
