TO-5封装PIR红外热释电人体感应探头

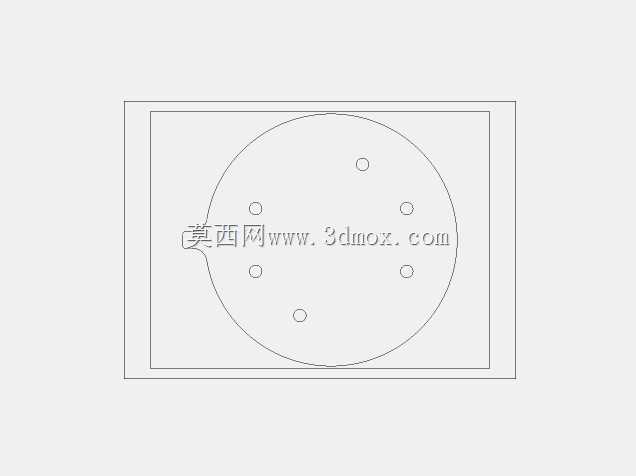

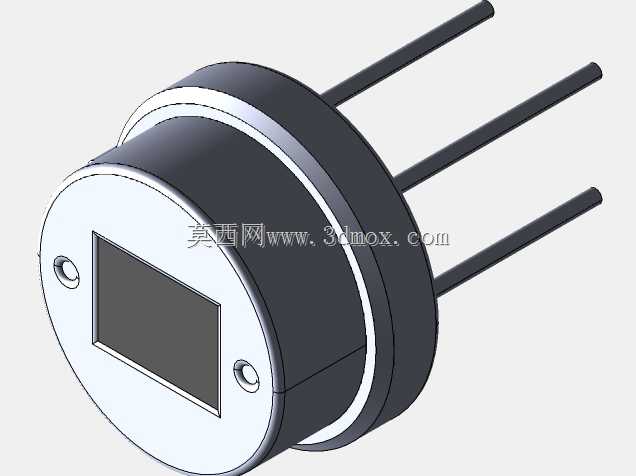

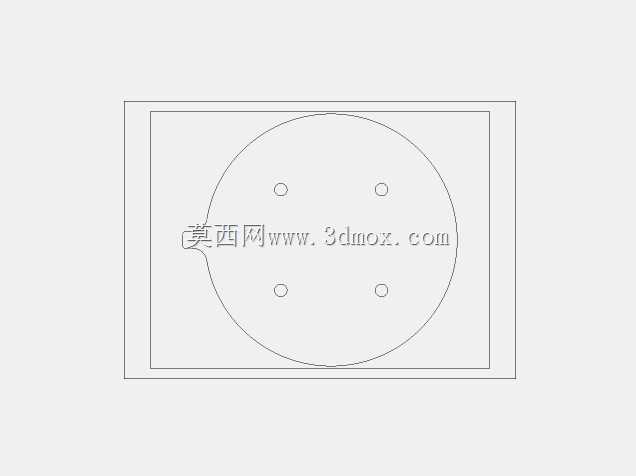

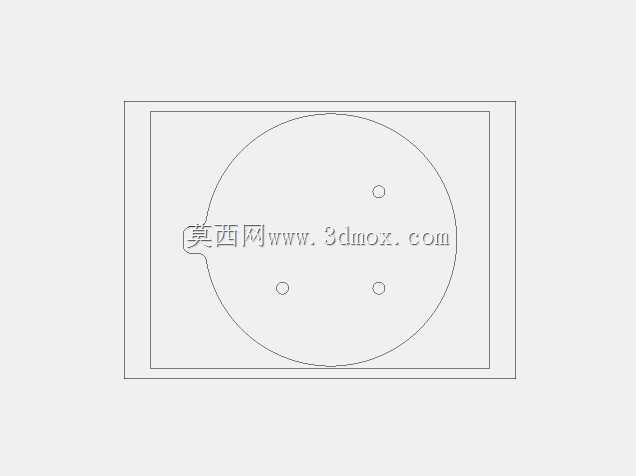

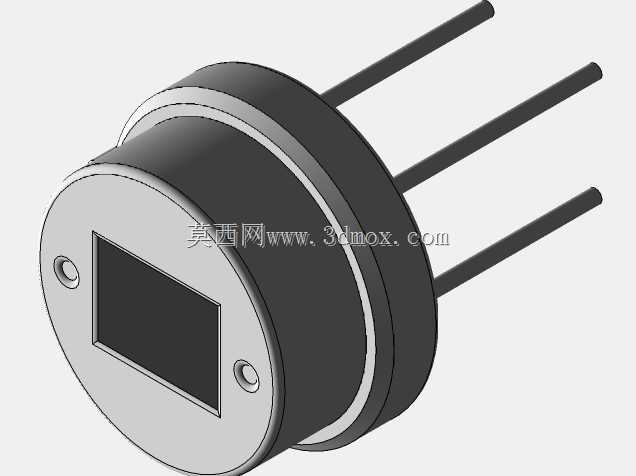

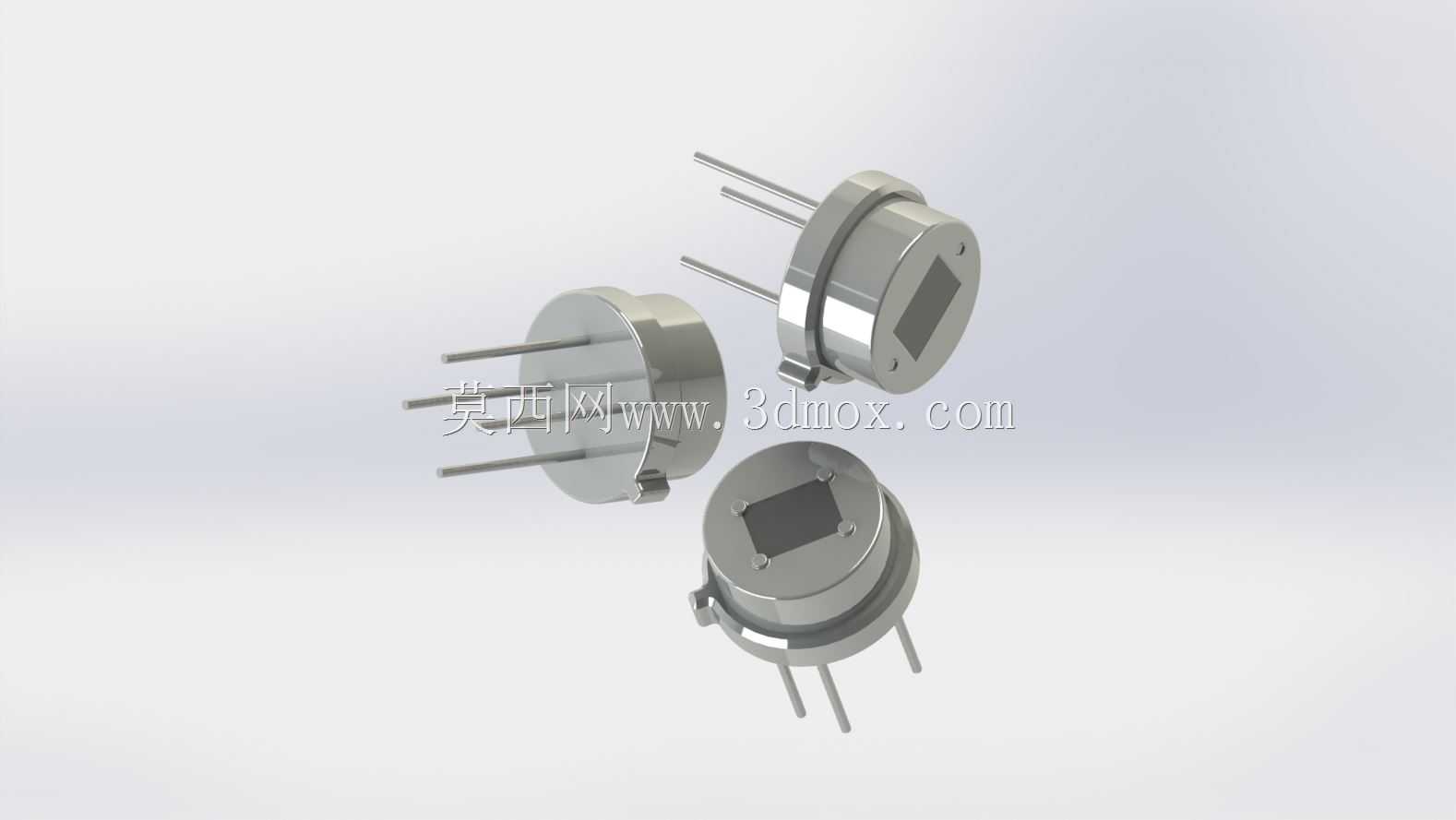

这款热释电红外探测元件，是被动式人体红外感应场景的核心感知部件，广泛适配智能安防入侵检测、公共区域照明自动触发、智能家居人体存在感知、商用设备靠近唤醒、自动门禁感应触发等多类场景，能够在无主动发射信号的前提下，通过捕捉环境中移动人体发出的特定波长红外辐射完成信号触发，相比主动式探测器件具备功耗极低、抗射频干扰能力强、探测覆盖角度合理的优势，适配电池供电的低功耗物联网传感终端使用。器件采用行业通用的TO-5金属管壳封装，整体为圆柱式金属基座搭配顶部红外滤光窗口的结构，三根直插式引脚沿基座底部垂直引出，引脚间距符合常规直插元件的布板规范，既可以直接插接在PCB板上完成波峰焊固定，也可以搭配引线式接插件完成分体式安装，适配不同结构的终端设备装配需求。顶部的方形红外滤光窗口经过光学镀膜处理，仅允许人体辐射对应的特定波长红外射线透过，能够有效过滤可见光、近红外杂波带来的信号干扰，避免环境光线变化引发的误触发问题。金属管壳本身具备良好的电磁屏蔽效能，能够隔绝终端设备内部电路产生的电磁辐射对内部敏感探测晶元的干扰，保障信号输出的稳定性。内部的热释电晶元采用差分补偿结构设计，能够抵消环境温度整体缓慢变化带来的信号漂移，当环境温度逐步升高或降低时，两个对称布置的晶元产生的极化信号会相互抵消，不会输出误触发信号，只有当移动的红外热源进入探测范围，两个晶元接收到的辐射量出现差值时，才会输出对应的感应电信号，有效降低不同季节环境温度变化带来的误报概率。在设计适配结构时，需要注意器件的安装边界：金属管壳的外径、引脚伸出长度都有统一的行业规范，安装时需要在PCB对应位置预留匹配的引脚过孔，在结构外壳上需要为器件预留正对探测区域的通光孔，通光孔位置可搭配菲涅尔透镜使用，进一步拓展探测距离与覆盖角度，安装时要避免器件周边紧贴发热元器件，防止元器件自身的热量辐射干扰探测精度，同时要保证器件感应窗口与外壳通光孔之间无遮挡，避免结构件阻挡红外射线进入探测面。这类器件的输出信号为微弱的极化电信号，在终端电路设计中通常搭配专用的信号处理芯片完成信号放大、阈值判断与延时输出，最终实现对负载设备的自动控制，凭借稳定的探测性能与标准化的封装尺寸，这类热释电探头已经成为各类被动式人体感应终端的首选感知元件，能够在-20℃到70℃的常规工作环境下长期稳定运行，适配室内外大部分非极端环境的感应需求。
