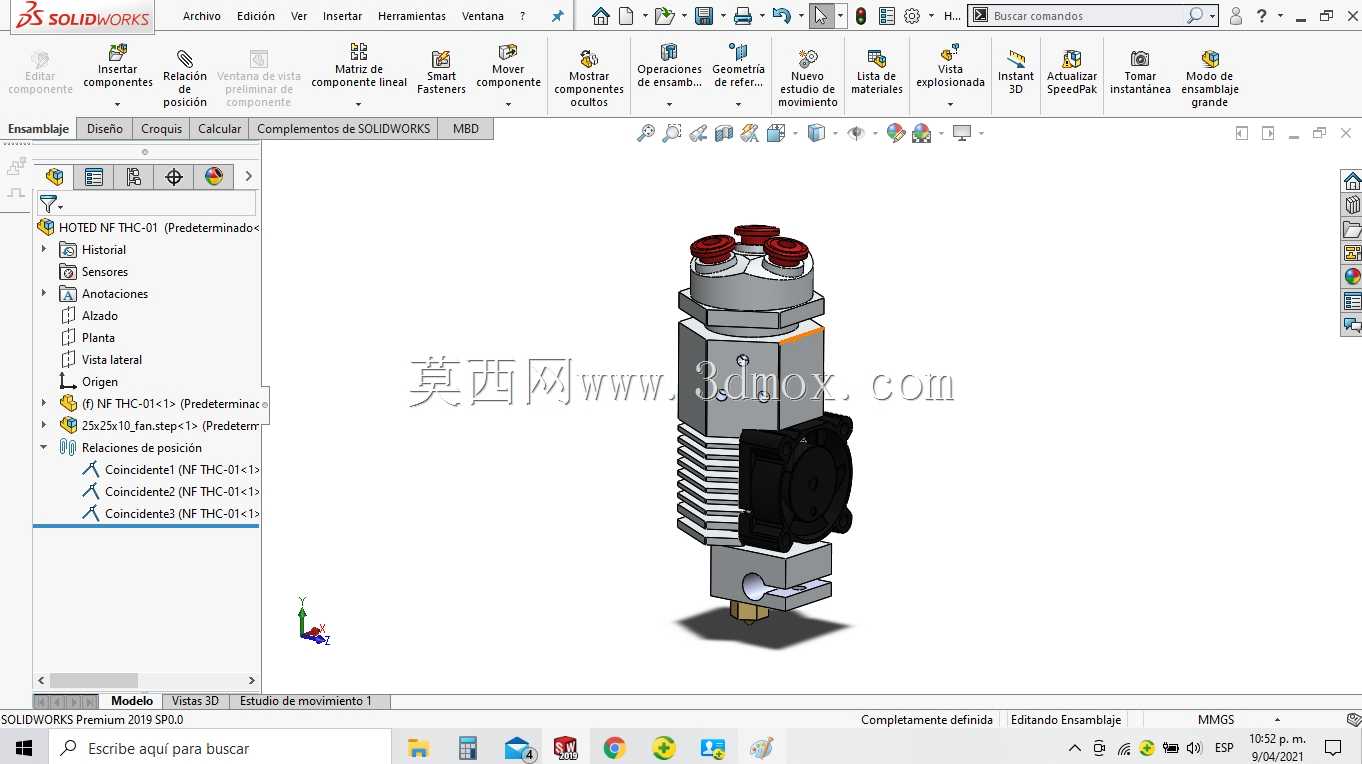

FDM3D打印机挤出热端结构设计

该结构是熔融沉积成型3D打印机的核心挤出热端组件，主要应用于桌面级及部分工业级FDM工艺3D打印设备中，承担耗材熔融、精准出料、温度管控的核心功能，是决定打印成型精度、层间结合强度、连续打印稳定性的关键功能部件。在实际打印作业场景中，该热端需要将送入的固态丝状热塑性耗材加热至指定熔融温度，通过精准控制出料量配合运动平台的轨迹移动，将熔融耗材逐层堆叠成型为目标制件，可适配PLA、ABS、PETG等多种常用FDM打印耗材，满足文创模型制作、功能样件打样、小批量定制零件生产等多场景的打印需求。

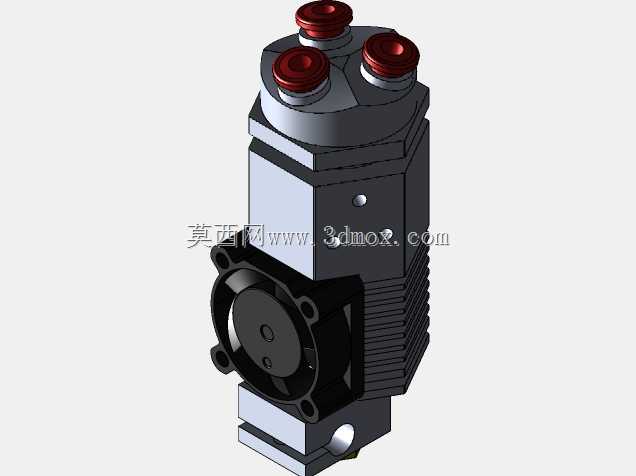

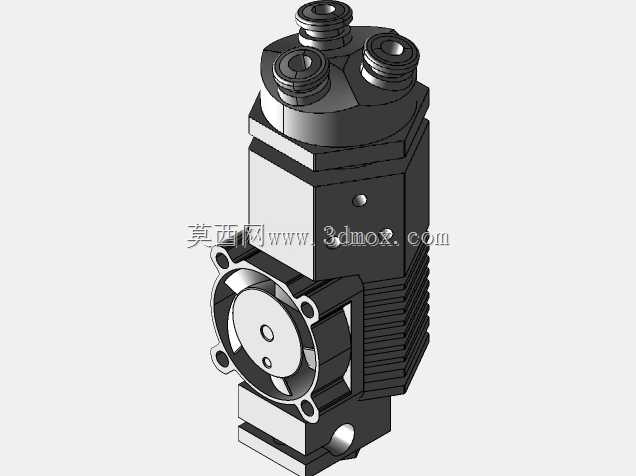

从功能特性来看，该热端采用一体化集成式设计，上部设置多组耗材接入与固定接口，可适配多耗材切换或单路稳定进料的使用需求；中部集成散热鳍片结构，通过增大与空气的接触面积实现进料段的主动散热，避免耗材提前熔融膨胀造成堵料故障；中部侧方预留散热风扇安装位，可通过强制风冷进一步提升散热效率，形成稳定的温度梯度，保证耗材在进入加热腔前保持固态形态，实现稳定的进料推送；下部加热块集成温度检测与加热元件安装位，可精准控制熔融腔温度波动在极小范围内，保证耗材熔融状态均匀一致；最下端的喷嘴采用标准化可拆卸接口，可根据打印精度需求更换不同内径的喷嘴，兼顾大流量快速打印与高精度细节打印的使用需求。

在设计思路上，该结构优先考虑连续作业的可靠性，各功能模块采用模块化拆分设计，加热块、散热段、喷嘴、进料接口均可单独拆卸更换，降低后期维护成本；整体结构采用同轴度优先的装配设计，保证进料通道全程对中无错位，避免耗材进料过程中出现卡顿、断料问题；外形结构紧凑规整，整体安装边界控制合理，可适配多数近程挤出、远程挤出的3D打印机安装位，侧方的安装固定位采用标准化孔距设计，无需额外改装即可快速替换同规格热端组件，适配不同机型的升级与维修需求。整体结构兼顾散热效率、温度控制精度、安装通用性与维护便捷性，可有效减少打印过程中的堵头、漏料、温度不均等常见故障，提升长时间连续打印的稳定性。
