工业梯架承载框架结构设计

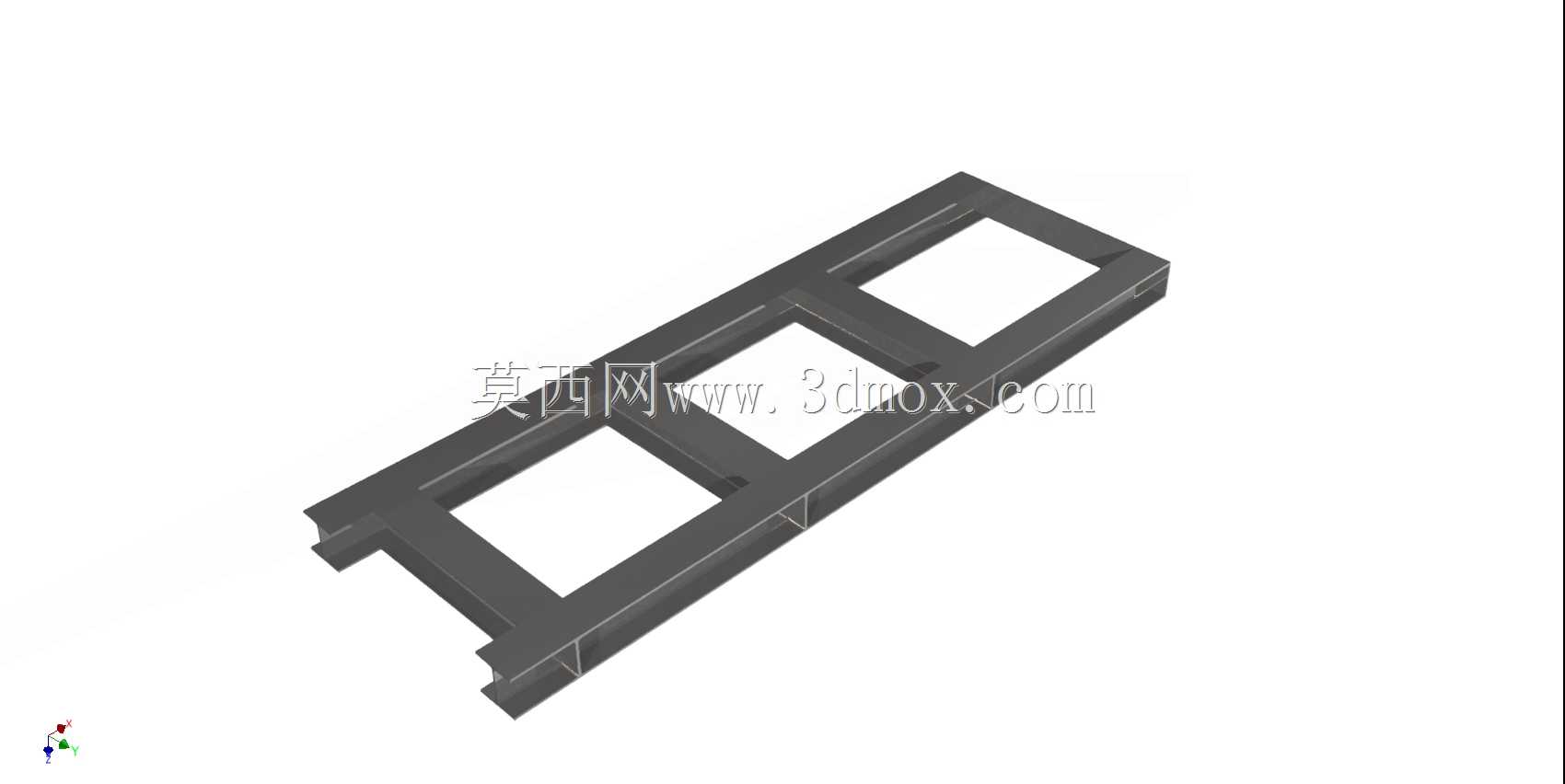

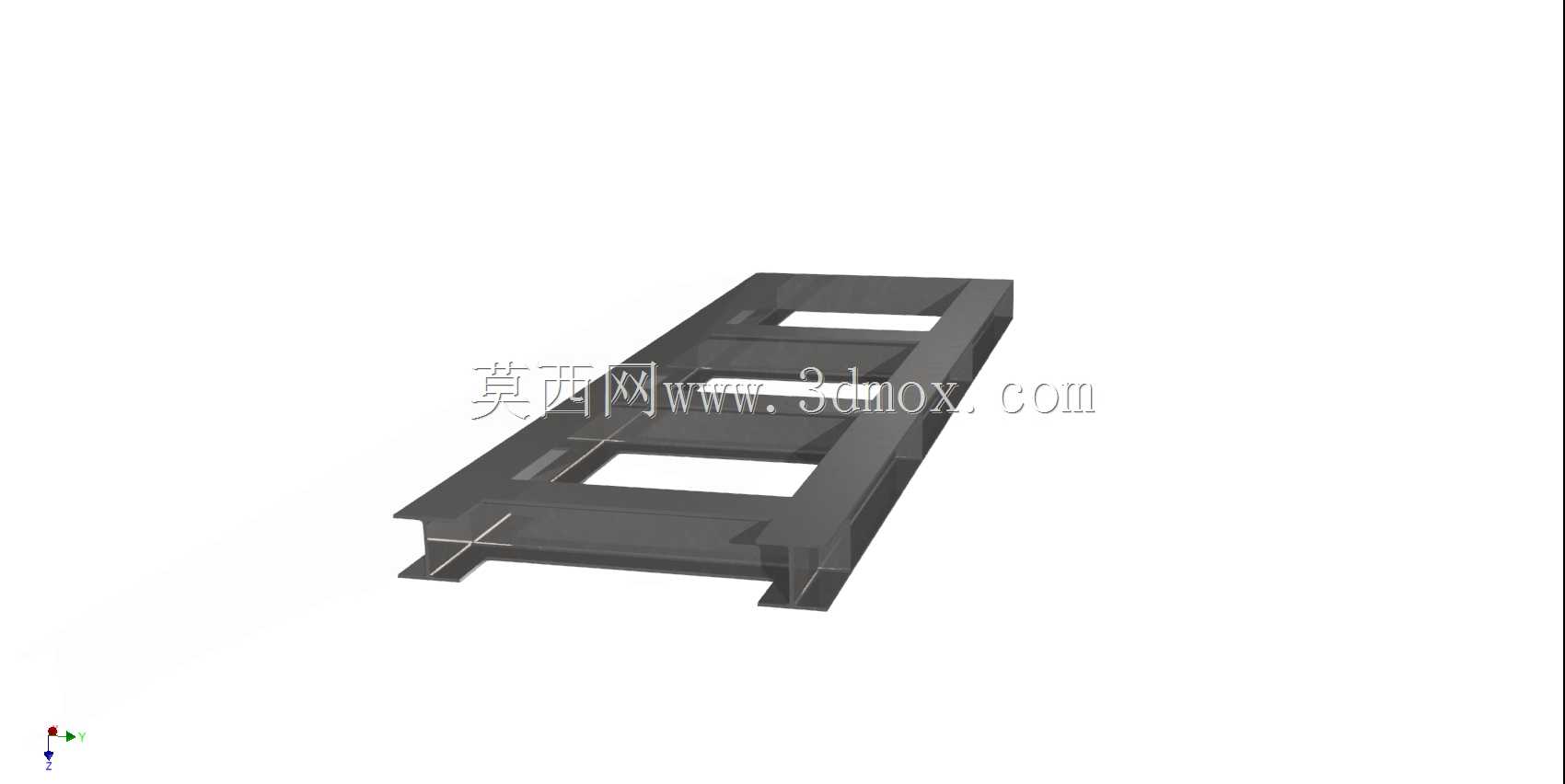

这款梯架承载结构主要应用于工业生产车间的物料分层输送、线缆规整布设以及轻型设备的架空安装场景，在自动化生产线的物料中转环节、厂区动力线缆的架空排布作业、仓储区域的轻型货品高位承载场景中都能发挥核心支撑作用，可替代传统的焊接式简易支撑架，适配多场景的灵活搭建需求。从实际用途来看，该结构既可以作为梯式输送线的主体承载框架，承托输送辊组与输送物料的整体重量，也可单独作为线缆布设的梯架使用，为动力线缆、控制线缆提供稳定的架空支撑路径，避免线缆直接接触地面造成磨损、积尘或被现场作业设备剐蹭，同时也能作为小型操作平台的底部支撑骨架，搭配面板后搭建临时作业台用于生产环节的工件临时放置与装配作业。在功能特性上，该结构采用对称式的梯型框架布局，两侧为主承载纵梁，中间等距排布横向连接撑杆，纵梁与横撑之间通过标准化的型材拼接结构实现刚性连接，整体抗弯折性能优异，可承受均匀分布的竖向载荷，同时框架上预留的多组安装孔位可适配不同规格的附属配件安装，无需二次打孔加工即可快速加装线缆固定卡扣、输送辊安装座、侧边防护栏等配件，结构自重较轻但整体刚性充足，安装后不易出现形变晃动。从设计思路来看，整体采用模块化的型材拼接逻辑，摒弃了传统整体焊接式梯架的不可调节弊端，所有连接节点均采用可拆卸的刚性连接方式，可根据现场实际的安装跨度需求灵活增减横撑数量、调整纵梁长度，适配不同的安装空间尺寸；设计过程中重点考量了载荷的均匀传递路径，纵梁采用变截面的受力优化结构，在承载集中载荷的位置做了局部加强处理，横撑的排布间距经过受力验算，既避免间距过大造成承载时的局部下挠，也不会因间距过小造成材料的不必要浪费，整体结构的受力路径清晰，竖向载荷通过横撑均匀传递到两侧纵梁，再由纵梁传递到两端的安装支撑座，受力均匀无明显应力集中点。在外形尺寸与安装边界上，该梯架框架整体为长条形对称结构，宽度适配常规工业输送与线缆布设的通用尺寸，长度可根据需求灵活拼接延长，框架整体高度较低，安装后不会占用过多的竖向空间，两端的安装座预留了标准的螺栓固定孔位，可直接固定在墙面支架、地面支撑立柱或者设备侧边的安装面上，安装时无需额外制作复杂的转接配件，框架底部与安装面之间预留了足够的紧固件操作空间，侧边无突出的尖锐结构，不会对现场作业人员造成剐蹭风险，整体安装边界规整，可紧密贴合安装基面，适配狭窄空间内的布设需求。
