交流稳压器用格栅托盘结构组件

　　在交流稳压器的内部结构布局中，这类带格栅的托盘组件属于核心承载与散热辅助构件，日常应用场景覆盖工业级交流稳压器的内部元件承托、民用大功率稳压设备的内部层间隔断，部分户外型稳压调压设备的内部隔层也会采用同结构设计思路。从实际用途来看，该组件一方面承担稳压器内部功率元件、整流模块的承载定位作用，另一方面通过自身的格栅镂空结构，配合设备内部的风冷流道实现热量疏导，避免封闭托盘造成的局部热量淤积，影响稳压元件的工作精度与使用寿命。

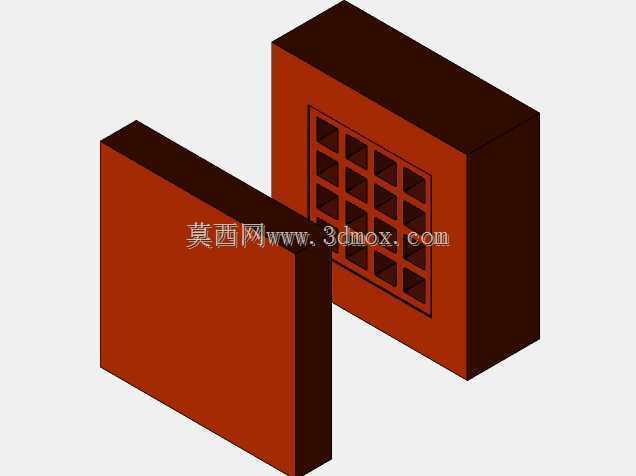

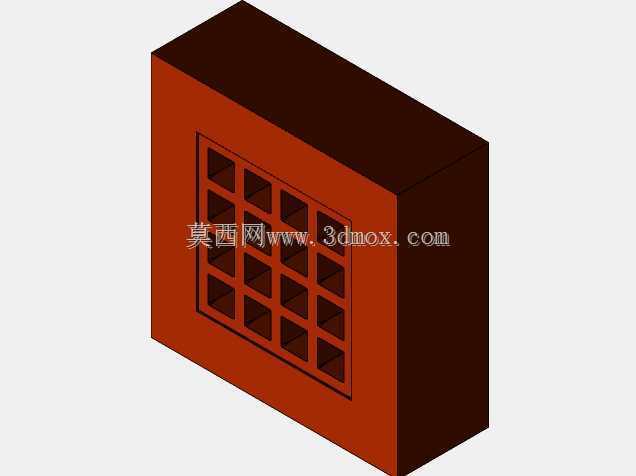

　　从功能特性上拆解，该组件采用分体式组合结构，一侧为实心封板结构，安装后可贴合稳压器壳体的内侧壁，起到隔挡、限位的作用，避免内部元件与壳体直接接触造成绝缘间隙不足的问题；另一侧为带矩阵式格栅的框体结构，格栅的筋条宽度、镂空开孔尺寸经过匹配计算，既能够保证承托面的结构强度，在放置重量较大的功率模块时不会出现筋条弯折变形，又能保证足够的通风过流面积，让冷却气流可以顺利穿过托盘，带走下方元件工作产生的热量。两个部件组合后形成的封闭侧边，可以对放置在托盘上的元件起到侧向限位作用，避免设备运输、移动过程中内部元件出现移位，导致接线端子拉扯松脱的问题。

　　设计思路上，这类托盘组件优先考虑绝缘性能与结构强度的平衡，整体采用绝缘工程材质制作，无需额外做表面绝缘处理即可满足电气间隙要求，避免金属托盘可能带来的漏电、爬电风险。格栅部分的筋条采用等间距矩阵排布，每个格栅单元格的尺寸统一，既方便建模时的阵列特征快速生成，也便于后续生产时的模具脱模，同时统一的单元格尺寸也适配不同规格稳压元件的安装固定，可通过扎带、固定卡扣穿过格栅孔实现元件的快速固定，无需在托盘上额外加工定制安装孔，提升了组件的通用适配性。实心封板与格栅框体的配合面采用平齐对接设计，安装后两者的外表面处于同一平面，不会出现突出的棱边，避免装配时划伤操作人员或破坏内部导线的绝缘层。

　　从外形尺寸与安装边界来看，该组件的整体外轮廓为矩形结构，厚度方向的尺寸经过压缩设计，在保证结构强度的前提下尽可能减少对稳压器内部空间的占用，为其他元件、接线端子预留足够的布置空间。安装时，组件的外侧边缘贴合稳压器壳体的内部安装凸台，通过侧边的卡扣或者螺丝孔实现固定，不需要额外增加安装支架，减少了整体的零件数量。格栅部分的镂空率控制在合理区间，既不会因为镂空过大导致小尺寸元件放置时出现下陷、歪斜，也不会因为镂空过小影响通风散热效果。实心封板的尺寸与格栅框体的侧边尺寸完全匹配，装配后两者之间无明显缝隙，可避免小尺寸零件、导线头从缝隙掉落至设备下层，造成内部短路隐患。在实际选型适配时，需要注意该托盘组件的内部净空尺寸，确保放置的元件高度不超出托盘的侧边高度，避免元件突出后与上层结构发生干涉，同时要确认安装位置的壳体凸台尺寸与组件外轮廓匹配，保证安装后组件无松动、晃动问题。
