环带式智能腕戴健康监测终端结构

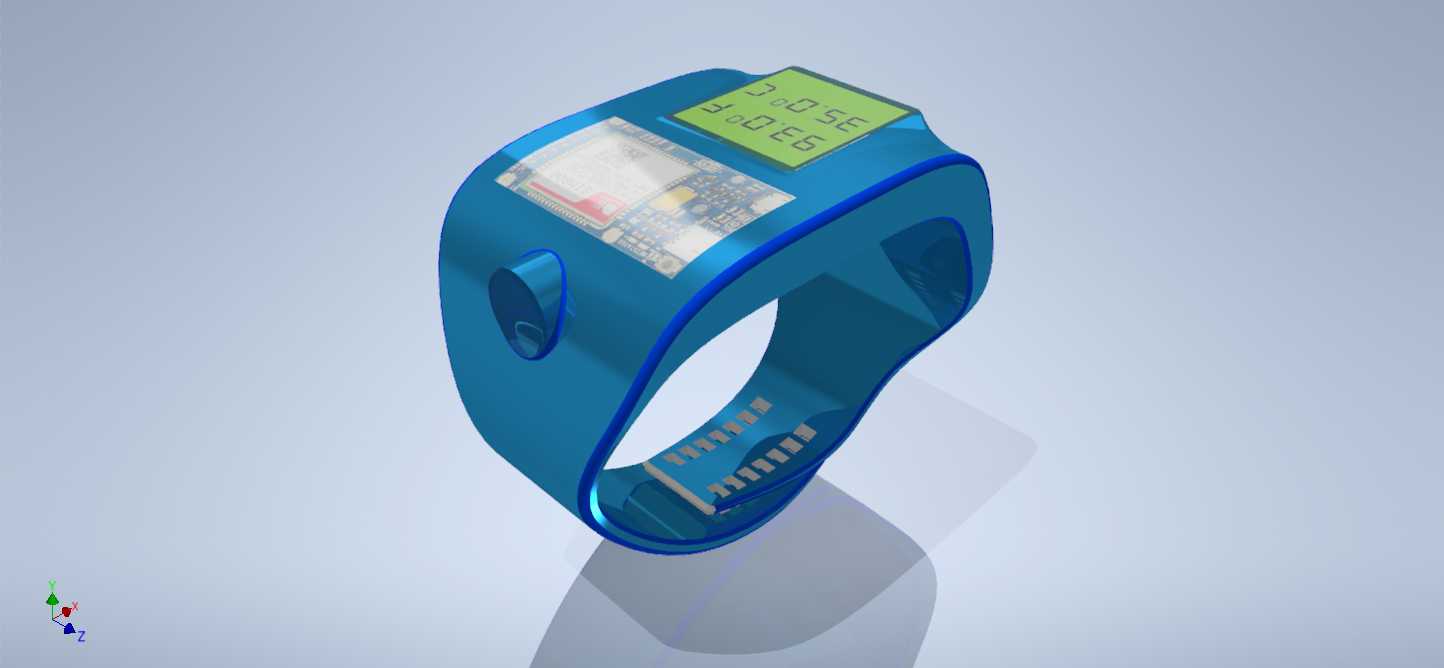

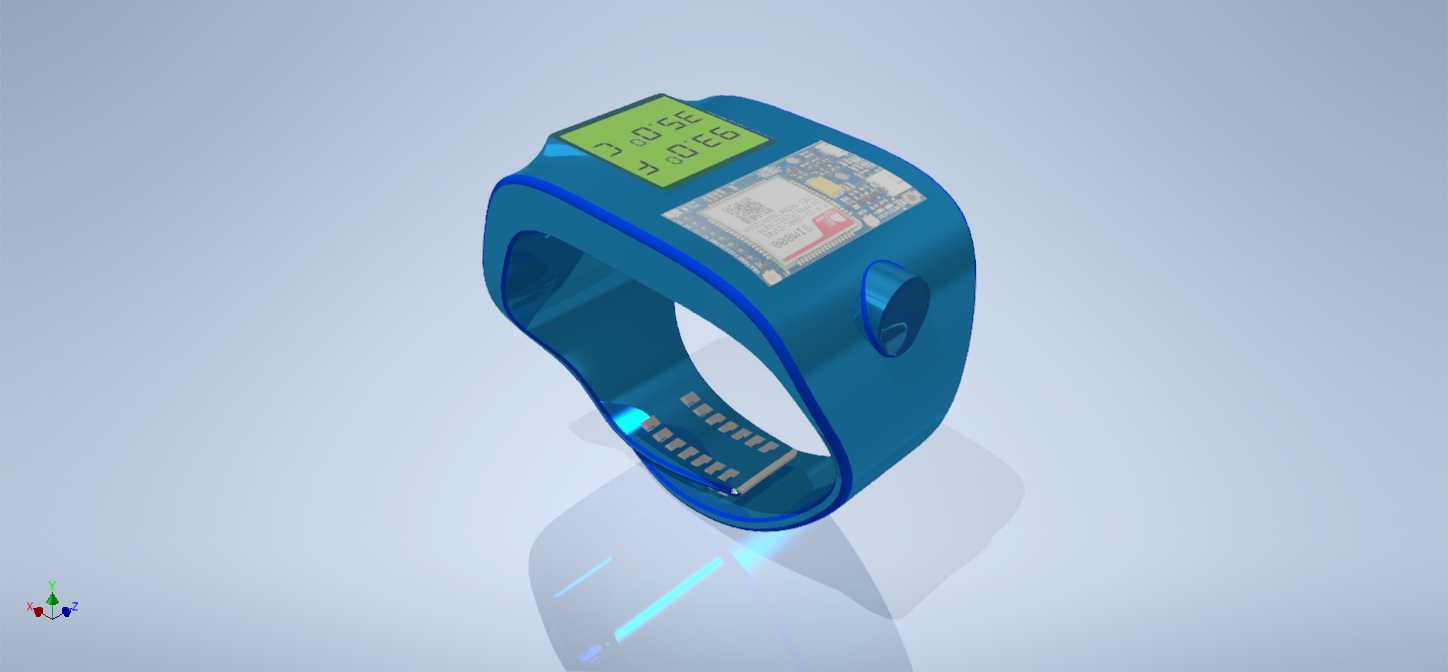

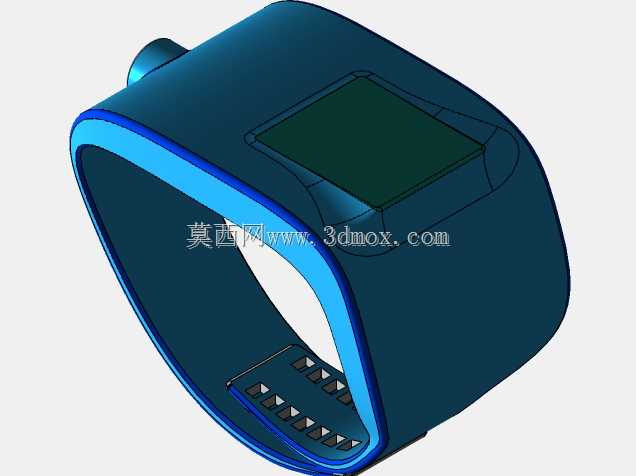

　　该腕戴终端采用一体式环形主体思路，把显示、传感、电路板和佩戴支撑集中在一个连续的蓝色外壳内，外观上没有传统手表的独立表耳与分段表带，而是通过C形开口环体直接套戴在手腕上。环体截面在靠近显示模块的位置较宽，向两侧逐渐收窄，既保证电子元件有足够布置空间，也让腕部弯曲区域保持相对柔顺。外壳外侧顶部预留倾斜显示窗口，屏幕以小角度嵌入主体，使用者抬腕时可直接读取温度等信息，不需要额外旋转手腕。显示区旁设置透明或半透明盖板，用于保护内部电路板，同时能够观察主板、芯片和连接关系，便于结构评审时确认元器件堆叠边界。

　　从实际使用场景看，这类结构适合个人健康监测、运动数据采集、工业现场人员状态提示以及教学演示中的智能硬件开发。腕部佩戴方式使设备能够贴近皮肤，便于布置温度、脉搏或活动感知相关模块；环形外壳则将敏感电子件与外界汗液、灰尘和轻微碰撞隔开。侧面保留按键或触发特征，可用于模式切换、确认操作或设备复位。环体内侧可见多组接触或定位结构，这些特征一方面用于固定内部电池、电路板和传感组件，另一方面也可作为佩戴时的防滑、透气或导电接触位置。

　　建模时需要重点处理电子件与佩戴结构之间的空间冲突。顶部显示模块、主板和电池不宜简单叠放在同一平面内，因为腕部曲率会压缩可用高度；较合理的方式是让主板沿环体切线方向布置，显示屏放在最易观察的上表面，电池则安置在环体侧向较厚区域。外壳壁厚应在保证强度的前提下保持均匀，转角处采用连续圆角，避免打印或注塑成型时出现局部应力集中。开口环的弹性不能只依赖外观弧线判断，需要结合腕部围度范围、材料弯曲模量和端部张开量校核，确保佩戴时既能顺利装入，又不会因夹紧力过大造成不适。

　　安装边界方面，主体最大外轮廓集中在腕背上方，环体内孔需要围绕常见手腕尺寸建立包络面，内侧与皮肤之间应留出少量间隙，防止运动过程中局部压痕。显示窗周边要有承托台阶和限位边，盖板不能与外壳外表面形成突兀高差；侧边按键需控制行程和防尘间隙，按键帽与壳体之间保留均匀缝隙。内部电路板应通过卡扣、螺钉柱或定位筋固定，接插件走向沿环体内腔平顺过渡，避免在腕部反复弯曲区域形成硬折点。若后续加入无线通信、振动提示或充电触点，还要在环体端部和内侧预留对应窗口，并保证金属触点不影响佩戴舒适度。

　　整体结构的价值在于把消费电子的紧凑集成与可穿戴人机工程结合起来：外观曲面负责贴合手腕，内部腔体负责容纳功能模块，外露窗口负责信息交互。三维设计阶段应同步检查屏幕可视角度、按键可达性、环体开合变形、电子元件散热和装配顺序，尤其要确认主板放入腔体后不会压迫电池，盖板装配后不会顶到显示排线。对于样机验证，可先通过增材制作外壳件检查佩戴姿态和内部走线，再根据实腕测试调整环体开口距离、内侧接触面积以及顶部模块厚度，使功能件、外壳和腕部形态在同一结构中达到平衡。
