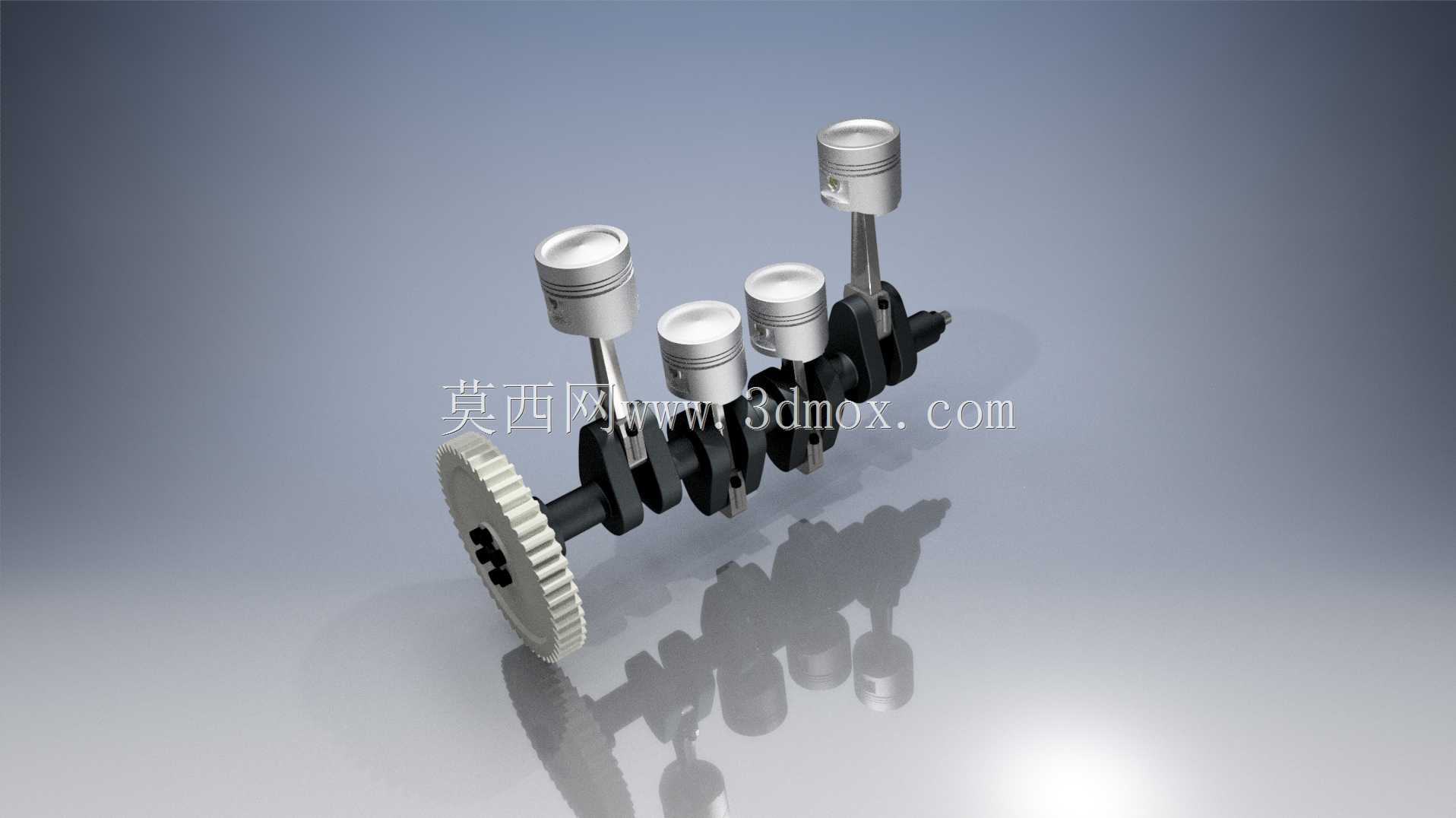

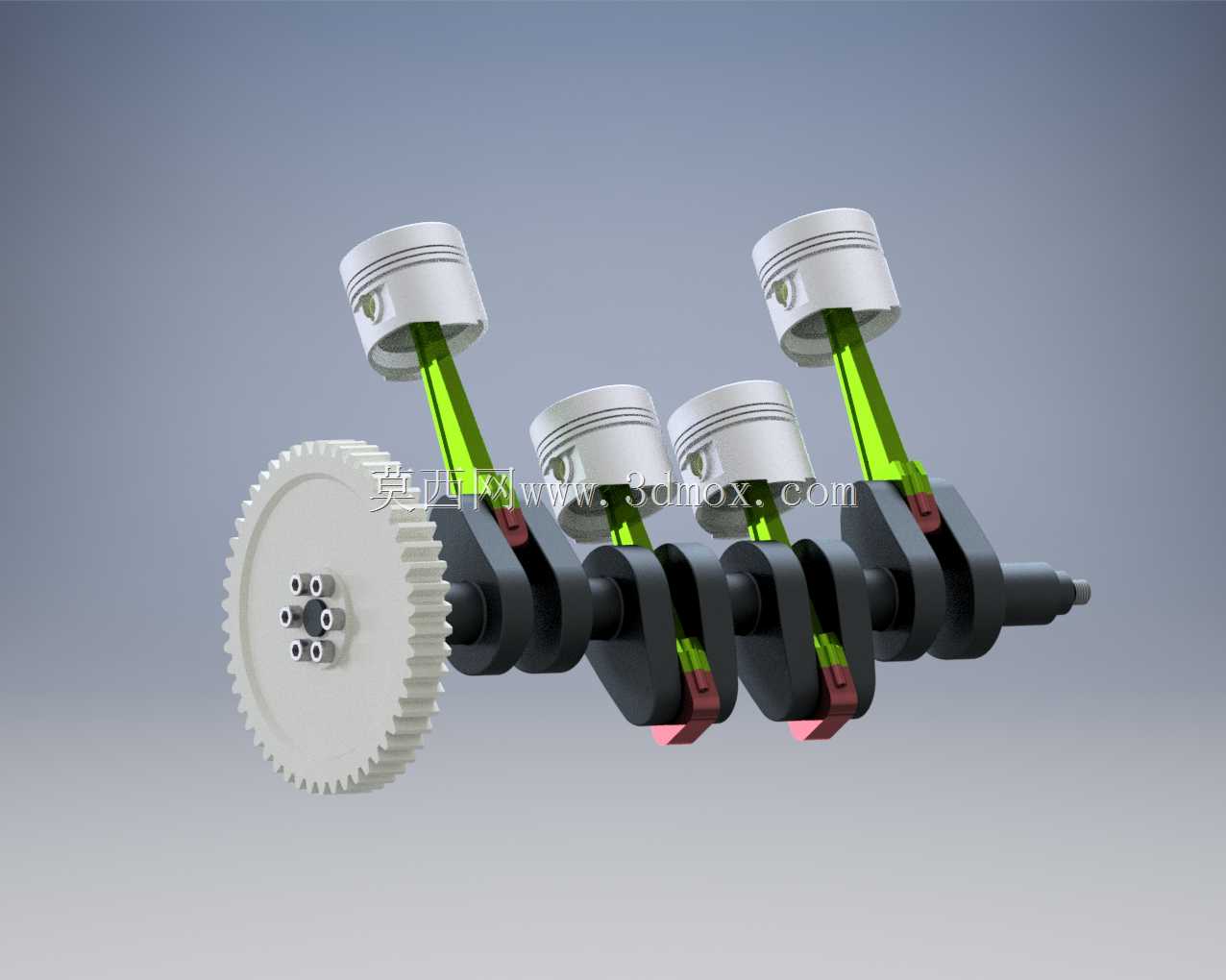

直列四缸内燃机曲柄连杆机构结构展示

　　这套直列四缸动力单元的结构建模，完整还原了往复式内燃机核心做功机构的装配关系，可直接用于动力总成匹配验证、教学演示拆解、结构原理仿真等场景。在民用乘用车、小型工程机械、通用发电机组等搭载四缸汽油机、柴油机的设备领域，这类直列布局的动力结构是应用占比最高的构型，相比三缸机型运转平顺性更优，相比六缸及以上机型体积控制更合理，能兼顾动力输出效率与机舱布置空间要求。

　　从实际功能逻辑来看，这套机构承担了内燃机能量转换的核心流程：混合气燃烧膨胀推动活塞做直线往复运动，通过连杆将作用力传递到曲轴的曲柄销位置，把直线运动转化为曲轴的旋转扭矩，最终向外输出动力，前端集成的正时齿轮则负责匹配配气机构的正时相位，保证进排气门的开闭节奏与活塞运动位置精准对应，避免出现气门顶活塞、配气错位等故障。建模过程中严格遵循量产机型的尺寸匹配逻辑：四个活塞沿曲轴轴线等距排布，相邻气缸的曲柄销互成180度夹角，保证曲轴运转时的一阶、二阶惯性力尽可能实现自平衡，降低整机运转的振动幅度。活塞部分保留了环槽、活塞销座的细节结构，可对应安装气环、油环与活塞销，活塞裙部的型线设计参考了量产机型的热膨胀匹配逻辑，保证热机状态下活塞与气缸壁的配合间隙处于合理区间，避免冷机敲缸、热机拉缸的问题。

　　连杆部分采用了分体式大端设计，可通过连杆螺栓实现与曲轴曲柄销的紧固装配，小端通过活塞销与活塞铰接，建模时预留了轴瓦、衬套的安装厚度空间，符合实际装配的公差配合要求。曲轴部分集成了主轴颈、曲柄销、平衡块、前端正时齿轮安装位、后端动力输出法兰的完整结构，平衡块的配重位置经过重心匹配，可抵消活塞连杆组往复运动产生的惯性力矩，降低主轴颈的载荷波动。前端的正时齿轮采用直齿圆柱齿轮构型，齿形参数符合标准渐开线齿轮设计规范，可与凸轮轴齿轮、机油泵驱动齿轮实现精准啮合，保证传动比匹配准确。

　　在安装边界的设计上，整套机构的轴向尺寸、径向轮廓都参考了主流2.0L排量四缸机型的布置参数，曲轴主轴颈的位置、气缸中心距都可直接匹配常见的直列四缸缸体、缸盖的安装定位点，不需要做大幅的结构调整即可用于整机的装配干涉检查。建模时所有运动副的配合间隙都预留了实际工程中的合理公差范围，活塞在上止点、下止点位置时与曲轴平衡块、缸体下部的间隙都满足运动不干涉的要求，连杆在摆动过程中与气缸壁、曲轴箱内壁的最小间隙也符合量产机型的设计规范，可直接导入运动仿真软件做曲柄连杆机构的运动学、动力学分析，验证不同转速下的活塞加速度、连杆受力、曲轴扭矩输出特性，也可用于职业院校、高校的内燃机结构教学，通过拆解装配演示让学习者直观理解四缸发动机的做功顺序、动力传递路径与各部件的配合关系。
