网格加强型多穴承重复合承载托盘

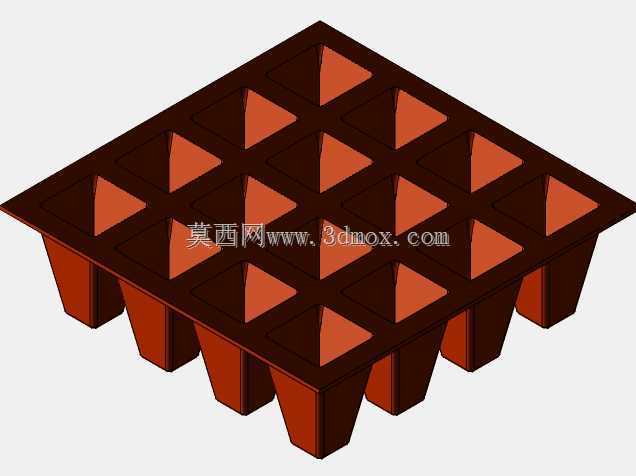

　　这类复合托盘的设计初衷，是解决常规平托盘在小规格异形工件周转、仓储堆叠过程中易出现的工件滑移、磕碰损伤、局部载荷集中导致的托盘形变问题，在电子元器件小型变压器生产车间、精密五金加工工段的工序间周转场景中适配性极强。从结构设计逻辑来看，整体采用上平面网格镂空加下置独立锥形承料穴的组合构型，上表面的网格筋条并非等厚设计，而是根据承载载荷的分布路径做了变厚度处理，网格交汇节点位置做了圆弧过渡，避免应力集中导致的筋条断裂，每一个网格单元对应下方一个独立的锥形承料穴，穴体内壁做了1.5度的拔模斜度，既方便注塑或者吸塑成型过程中的脱模，也能让放入穴内的工件依靠自重滑入穴底定位，不会在周转搬运过程中出现窜动。

　　从安装与适配边界来看，托盘整体外廓尺寸适配常规的仓储货架层板间距，底部的锥形承料穴高度经过核算，堆叠时上层托盘的穴底可以嵌入下层托盘的网格空位中，堆叠限位深度控制在15毫米，既保证多层堆叠时不会出现侧滑偏移，也不会因为嵌入过深导致取放托盘时卡滞。托盘上平面的网格筋条顶面做了0.8毫米的磨砂纹理处理，当需要临时放置未入穴的平面工件时，也能提供足够的静摩擦力避免滑落，不会像光面托盘那样轻微倾斜就出现工件滑移。

　　在实际使用场景中，这类托盘除了用于生产工段的工序间周转，也适配自动化上下料设备的料仓定位，托盘外廓的四个边角做了R12的圆角处理，配合料仓上的导向挡边，可以实现托盘在自动化料仓中的快速推入定位，不需要额外调整位置，定位精度可以控制在±0.5毫米以内，完全满足机械手取放工件的定位要求。承料穴的底部设计了2毫米直径的透气小孔，当需要对穴内的工件进行清洗、烘干工序时，清洗液和热风可以通过小孔顺利流通，不会在穴底积留液体导致工件锈蚀或者烘干不彻底。

　　结构强度设计上，托盘底部的承料穴外壁做了竖向的加强筋，加强筋从穴底一直延伸到上平面的网格筋条交汇处，将单个承料穴承受的载荷直接传递到整个上平面的网格框架上，即使单个穴内放置重量达到1.2公斤的工件，也不会出现穴体变形脱落的问题。网格筋条的交叉位置下方，对应设置了堆叠支撑柱，当托盘空载堆叠时，支撑柱直接承接上层托盘的重量，不会让承料穴承受额外的堆叠载荷，避免空载堆叠时穴体被压变形。托盘的侧边没有突出的飞边结构，整体外廓规整，既适合人工搬运时的抓持，也适合在输送线上进行流转，不会因为侧边突出勾挂到输送线的挡边或者其他工装。

　　针对不同的使用环境，这款托盘的结构预留了改性适配的空间，比如在需要防静电的电子车间使用时，可以直接在原料中添加抗静电母粒，不需要修改结构就能达到表面电阻10^6-10^9Ω的防静电要求；如果需要用于重载工件的周转，只需要调整网格筋条和承料穴的壁厚，不需要改动整体外形尺寸和安装定位尺寸，就能和现有料仓、输送线、货架完全适配，不需要额外调整配套设备的参数。承料穴的锥形设计还有一个实用的特点，就是当工件尺寸在一定范围内波动时，依然可以顺利放入穴内定位，不需要针对每一种尺寸的工件单独开模制作托盘，大幅降低了生产过程中的工装投入成本。
