长螺杆挤出机核心功能组件结构设计

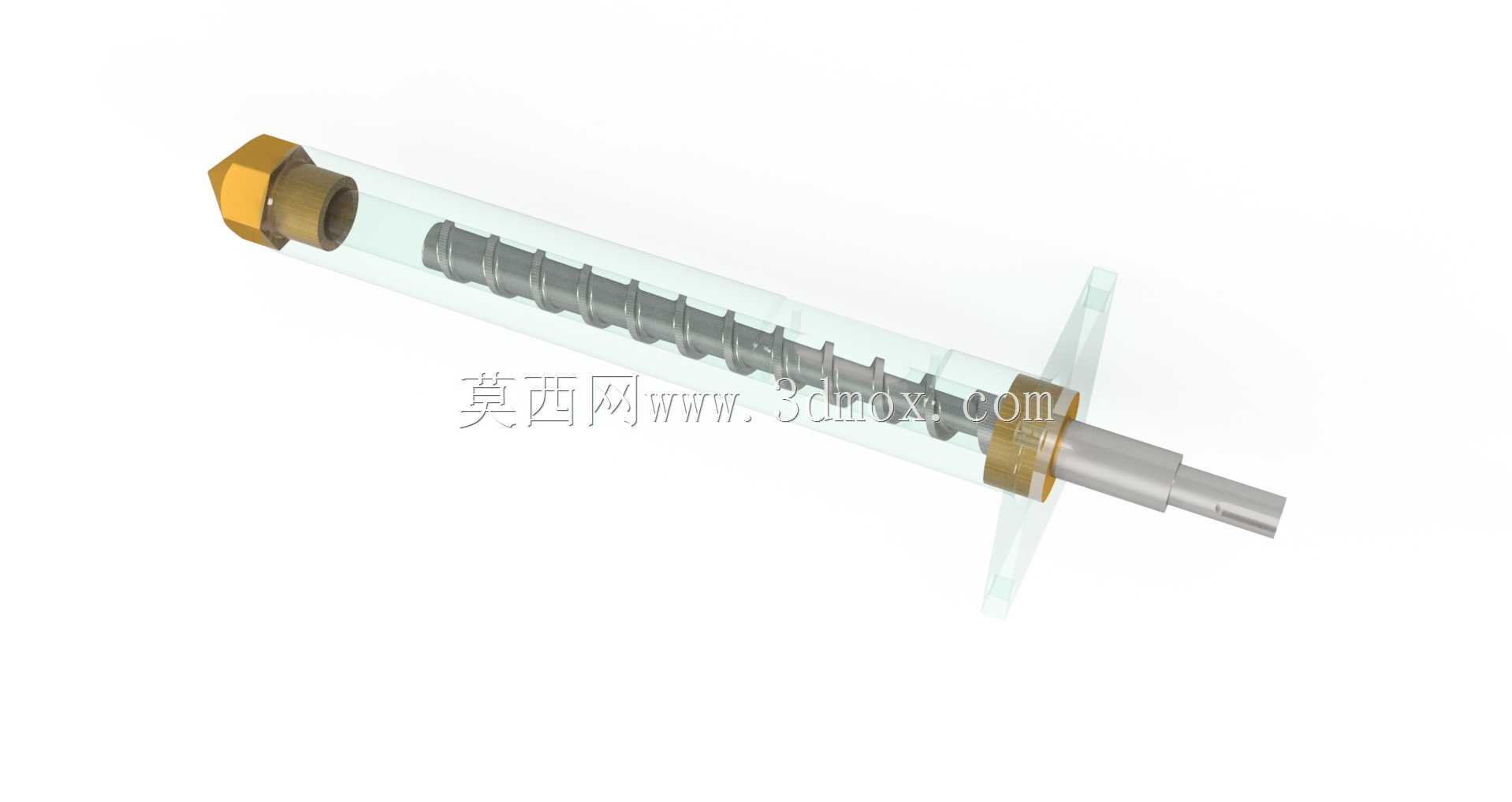

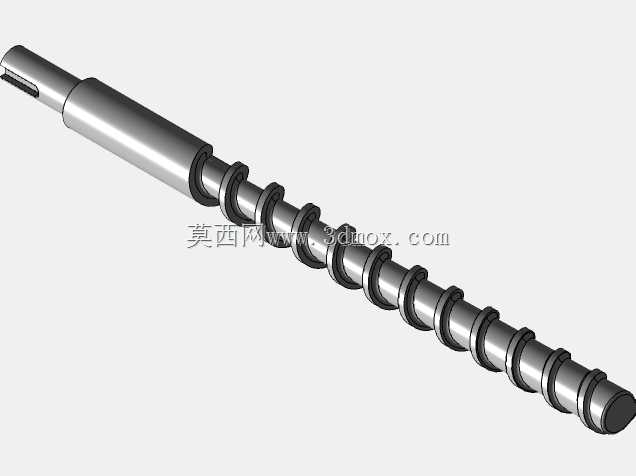

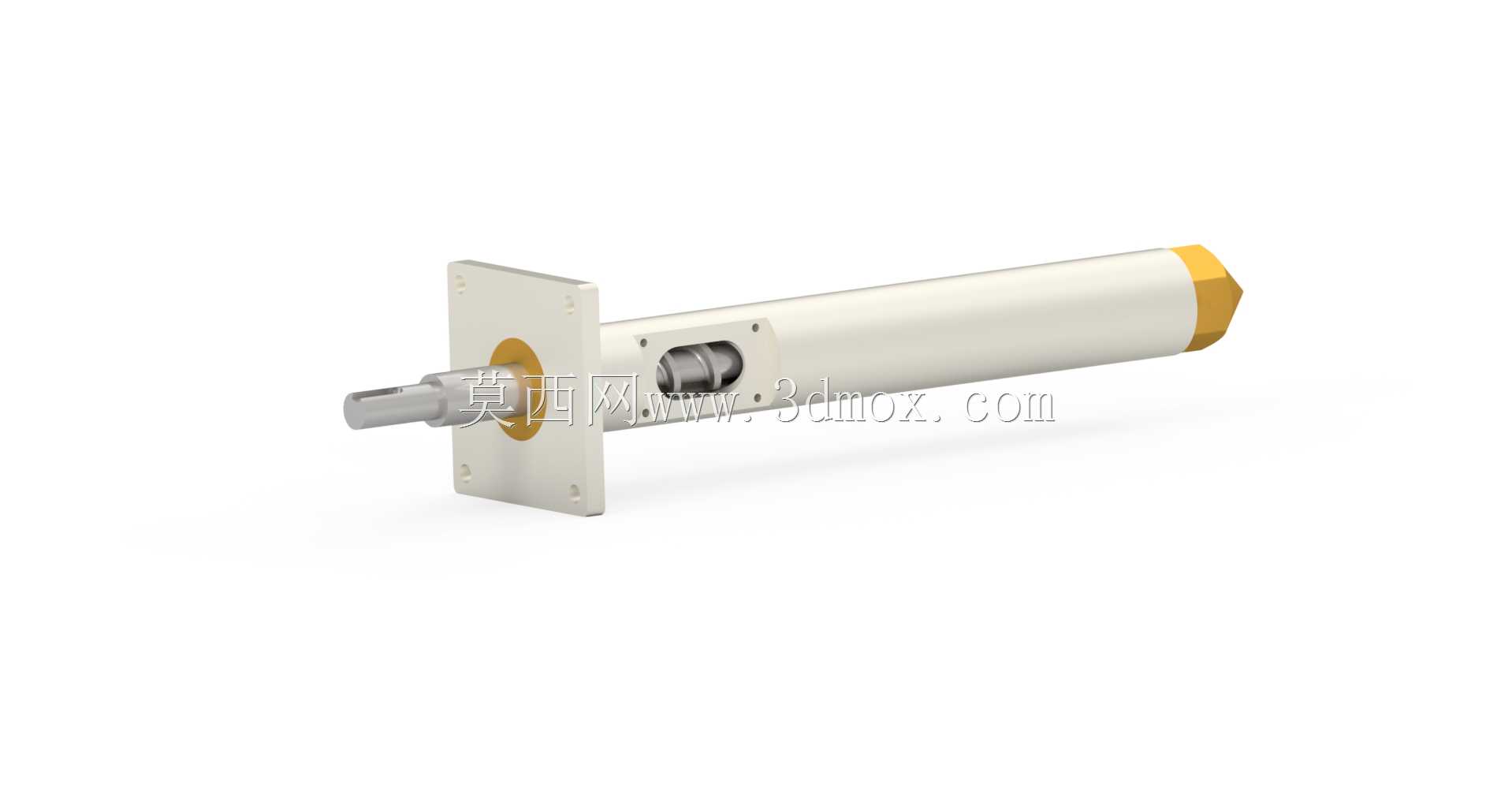

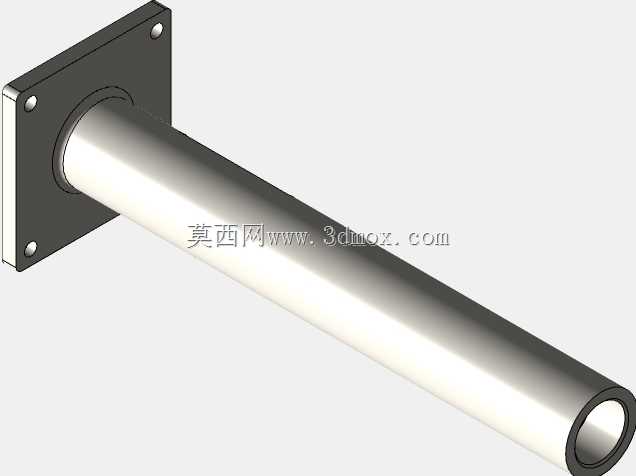

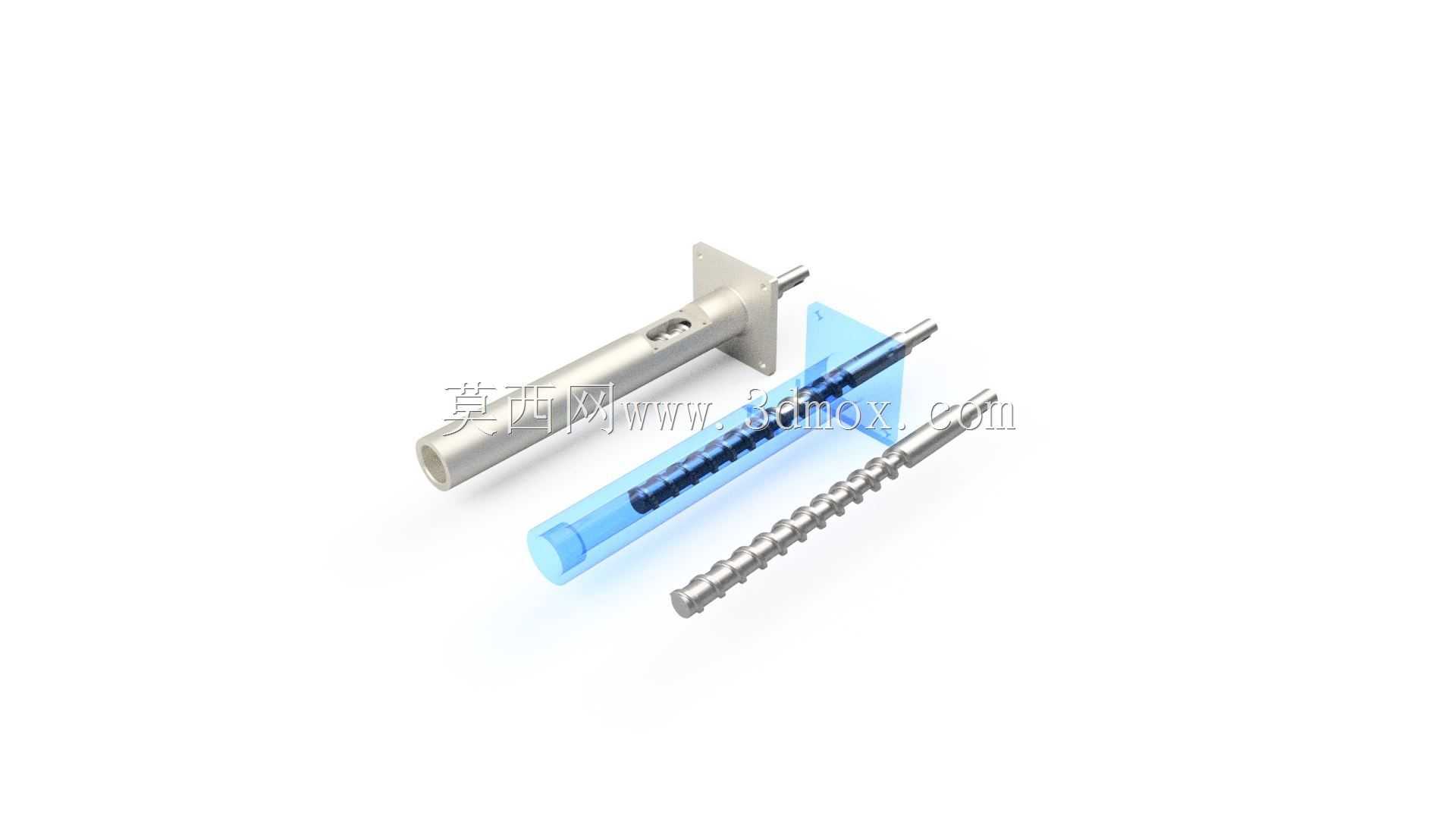

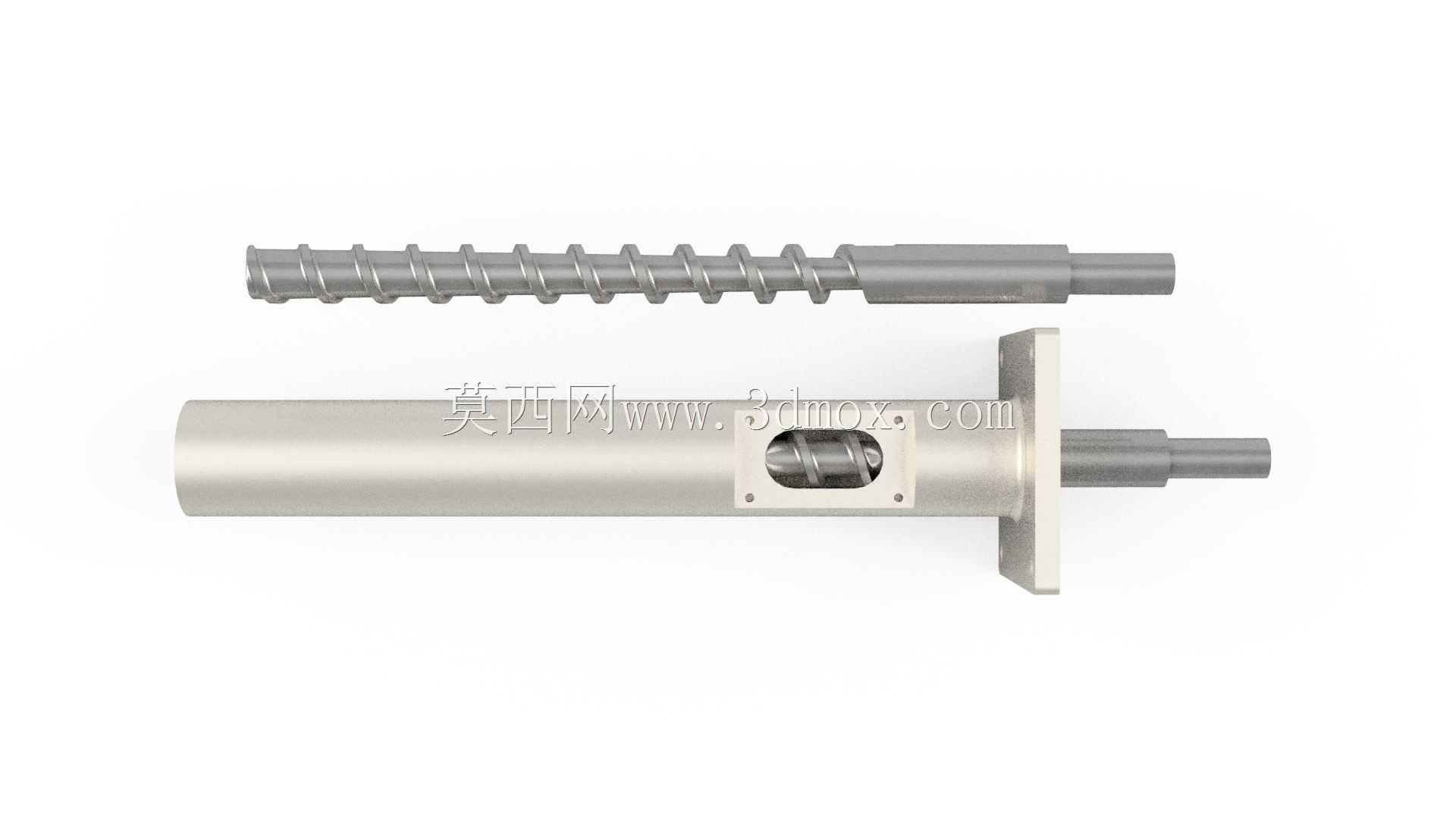

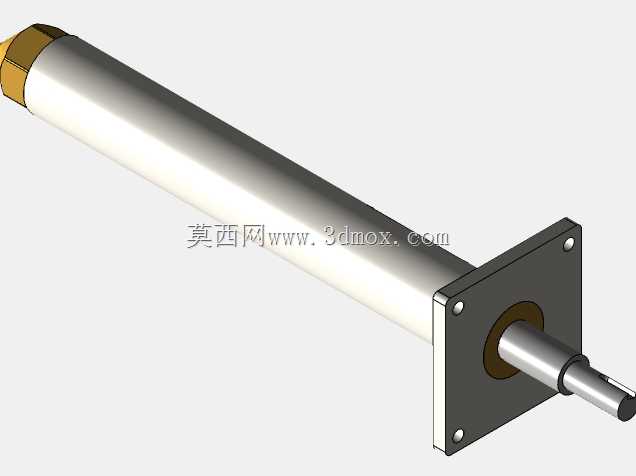

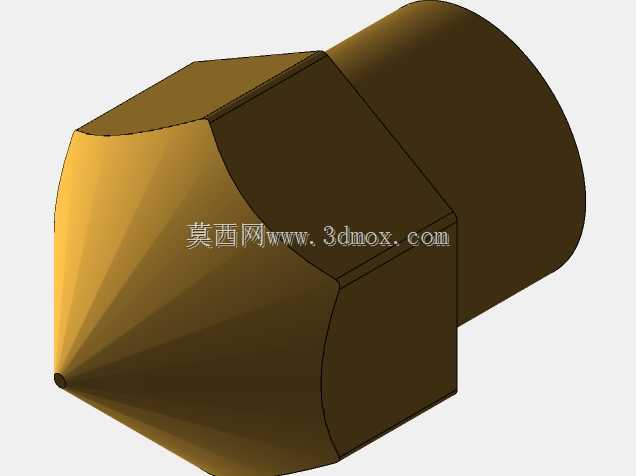

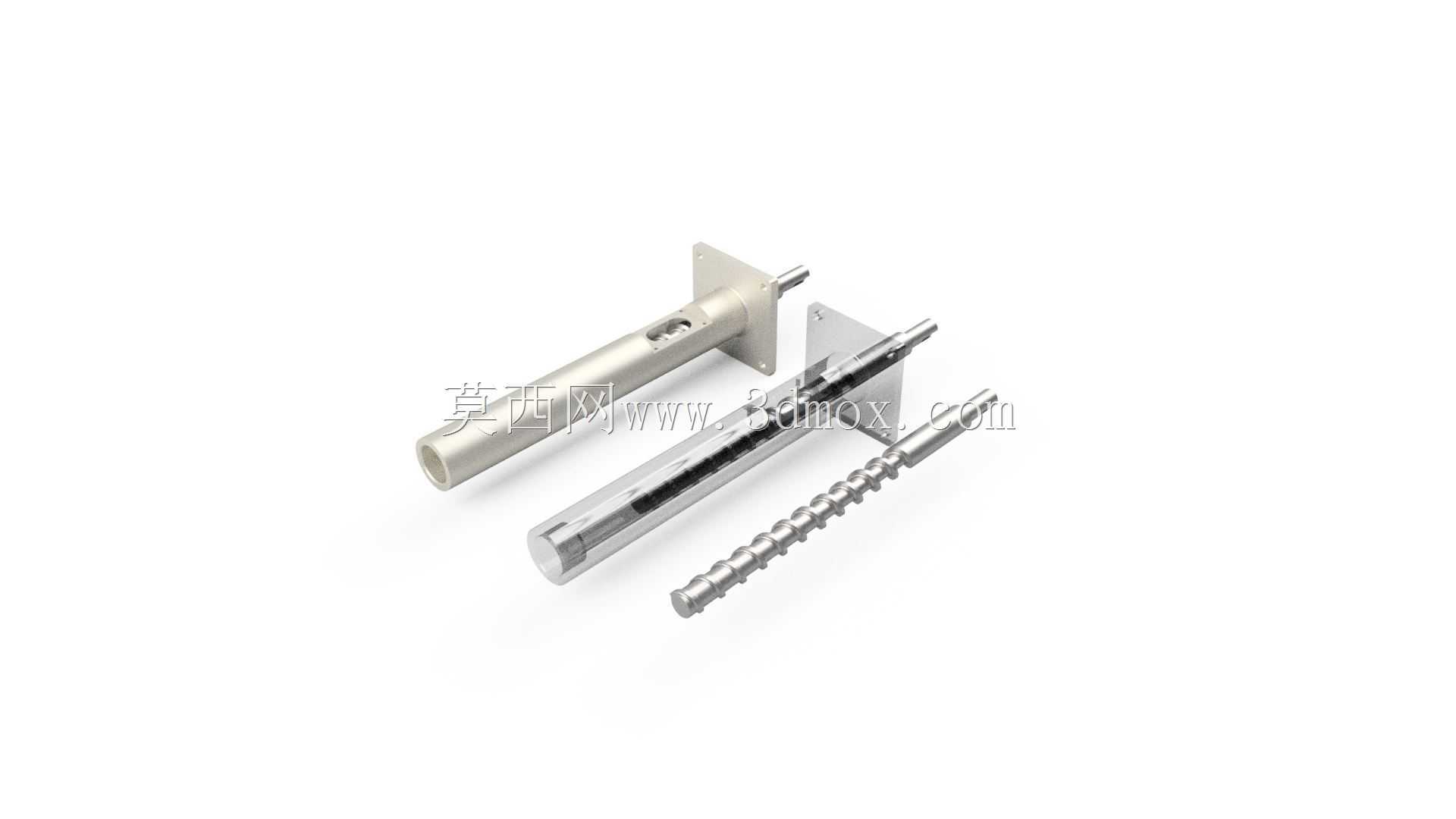

该组件是挤出成型生产线上的核心功能部件，主要应用于塑料型材、管材、薄膜、线缆包覆层等连续挤出加工场景，承担物料输送、压实、熔融塑化、均化稳压、定量输出的核心作用，是决定挤出制品成型精度、塑化质量与生产稳定性的关键结构。从实际生产用途来看，该组件可适配热塑性塑料的连续挤出作业，通过内部螺杆的旋转推送，将料斗送入的固态颗粒物料逐步向前输送，配合外部加热圈的热传导与螺杆剪切产生的摩擦热，让物料完成从固态到粘流态的转变，同时通过螺杆不同区段的螺距、槽深变化，逐步排出物料裹挟的气体，压实熔融物料，最终以稳定的压力与流量将均化后的熔体送入成型模头，保障后续挤出制品的壁厚均匀、质地致密。在功能特性设计上，该组件采用一体化机筒搭配法兰安装结构，前端设置锥形定位止口，能够与不同规格的挤出模头实现精准对接，保证熔体流道无死角、无滞料区；机筒侧部开设的观测与加料窗口，既可以在生产调试阶段观察物料熔融状态，也可适配侧喂料结构添加功能助剂、色母等辅料；尾部的轴伸结构可通过联轴器与减速驱动单元直连，传动路径短、扭矩传递效率高，能够适配不同转速下的挤出作业需求。设计思路上，整体结构围绕挤出工艺的连续作业需求展开，机筒采用等径长直内腔设计，保证螺杆与机筒的配合间隙均匀，避免物料回流；安装法兰设置多组对称安装孔，可快速固定在挤出设备的机架面板上，安装定位基准统一，拆装维护时无需反复调整同轴度；端部的锥形头结构能够引导熔体平滑汇入模头流道，减少熔体压力波动，降低出料不稳导致的制品厚薄差、表面流痕等缺陷。从外形尺寸与安装边界来看，该组件整体为长轴类布局，主体机筒为圆柱形结构，径向尺寸紧凑，安装法兰的外轮廓尺寸预留了足够的螺栓操作空间，轴向长度匹配常规长螺杆挤出机的长径比设计要求，安装时仅需保证法兰端面与驱动轴的垂直度，即可满足运行同轴度要求，不会与周边的加热装置、冷却风环、喂料机构产生空间干涉，可直接替换同规格的常规挤出机筒组件，适配不同产能的挤出生产线改造与装配需求。
