开槽式圆柱凸轮传动构件结构设计

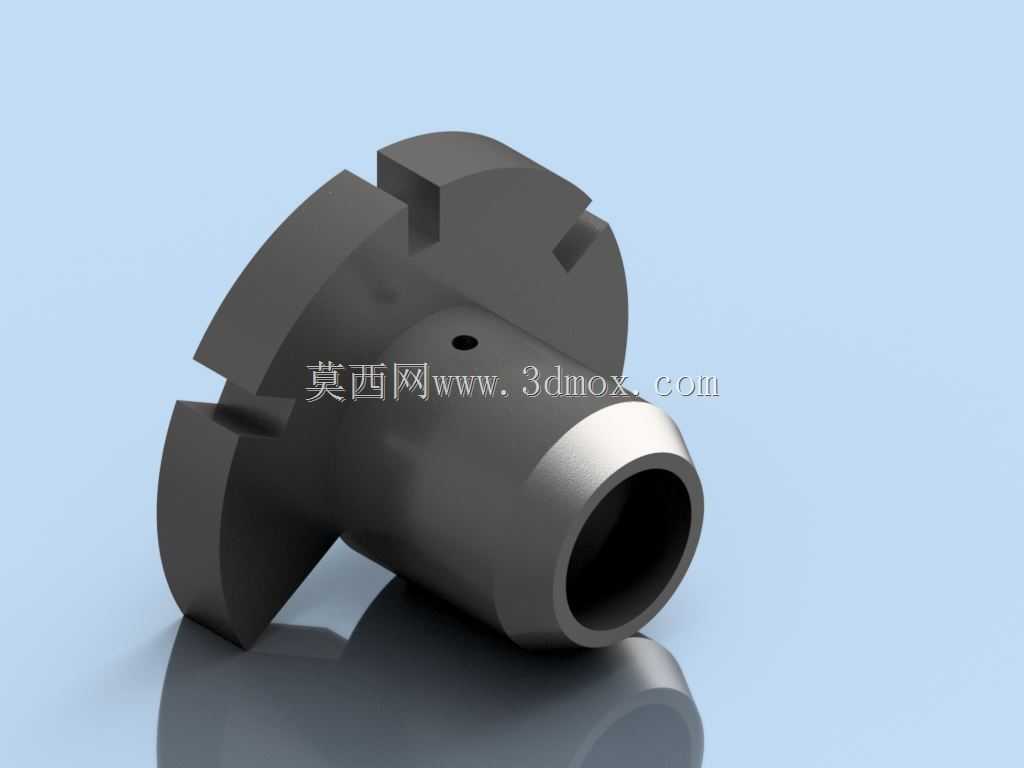

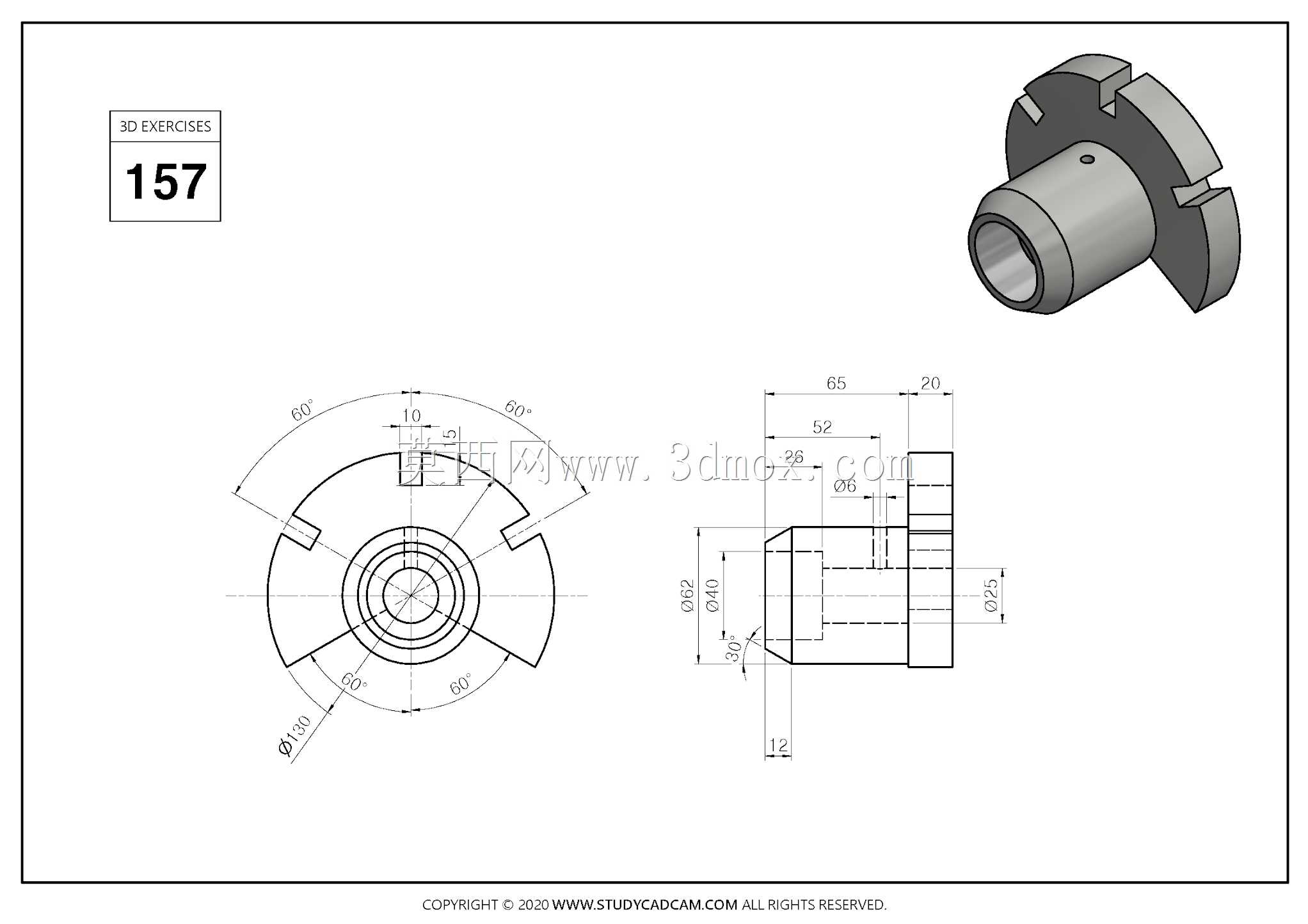

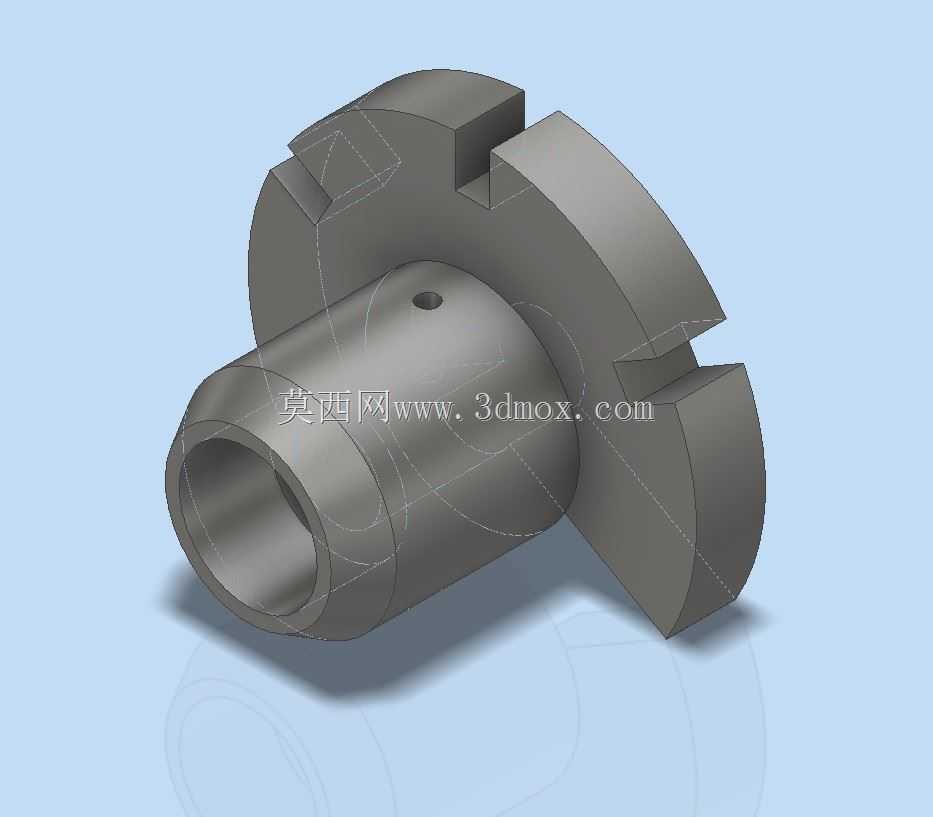

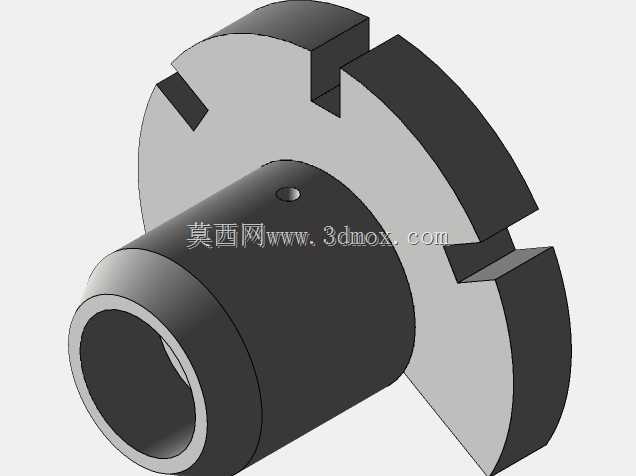

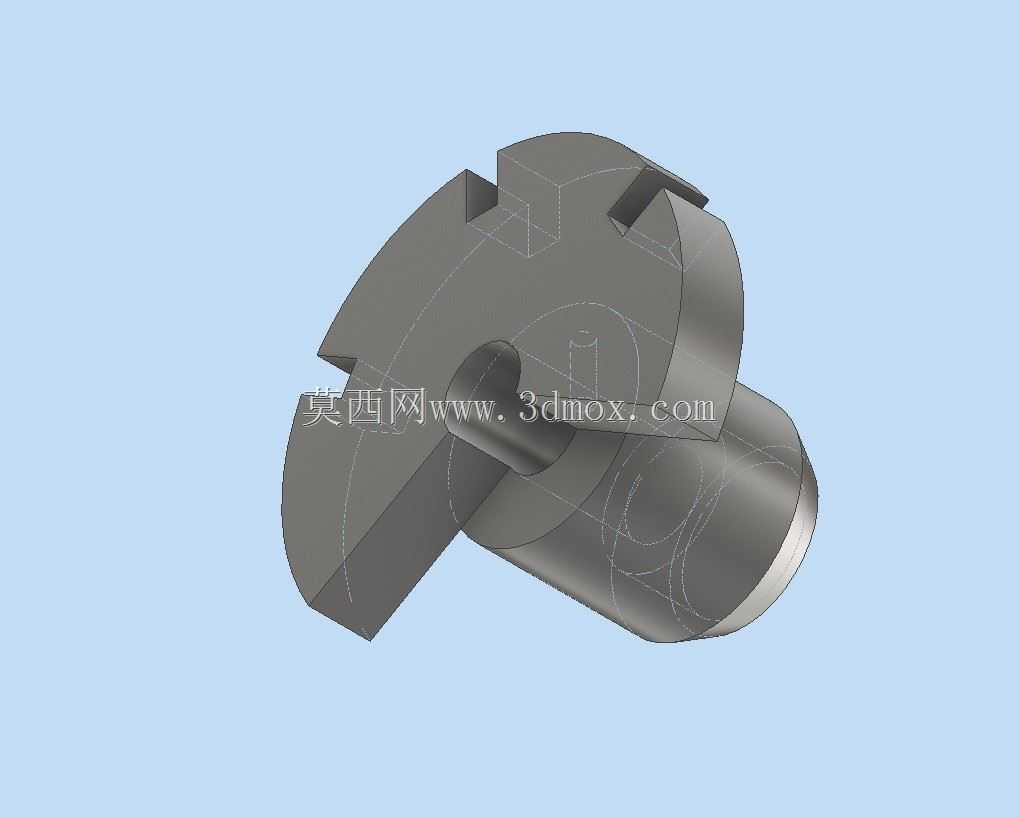

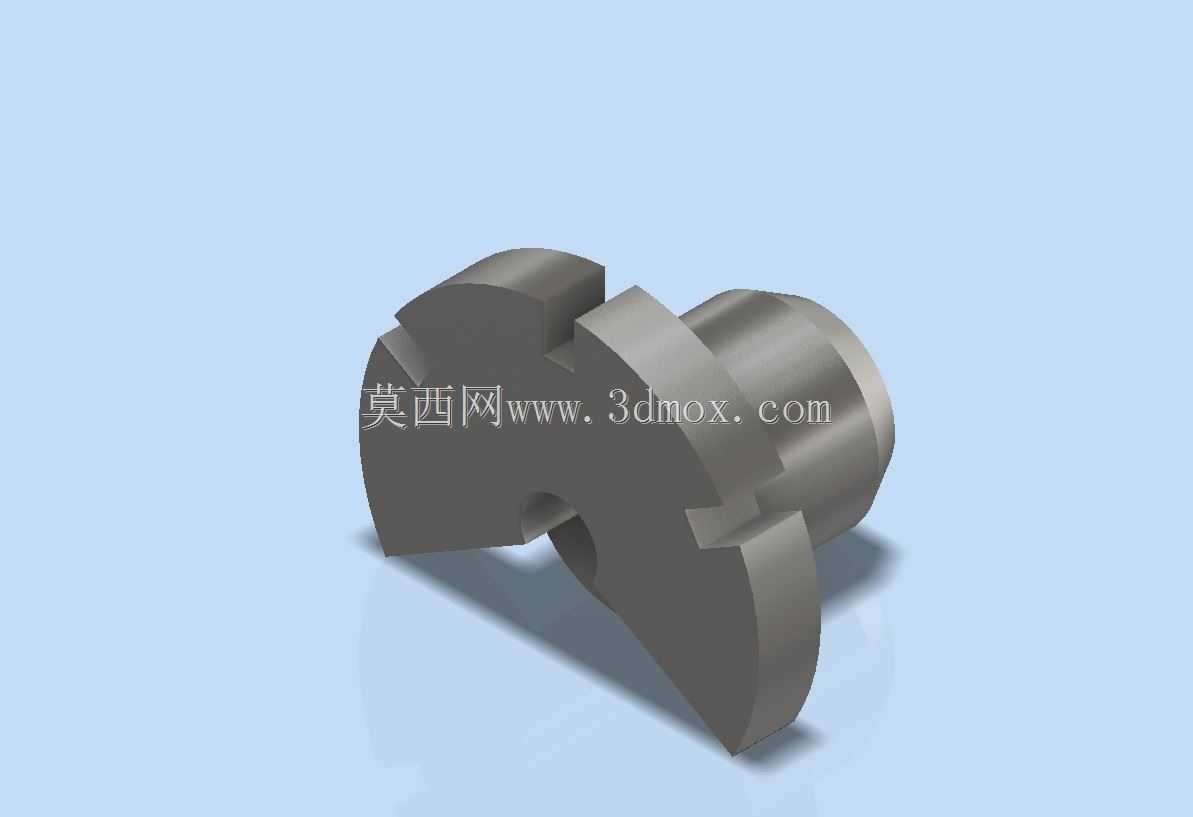

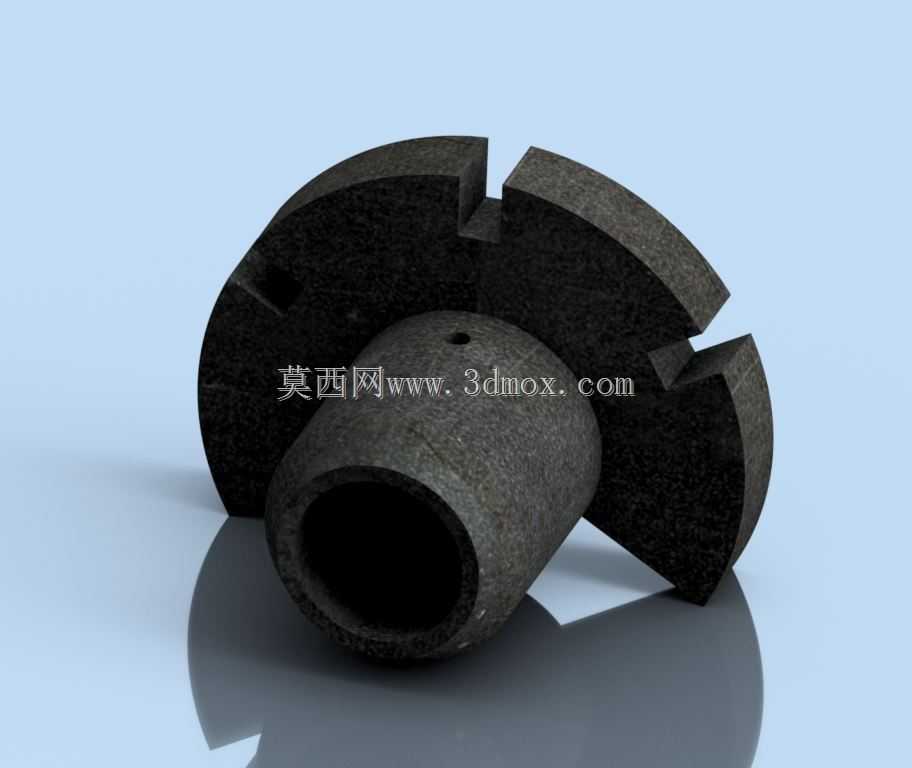

该构件属于机械传动系统中的核心凸轮类部件，主要应用于需要将连续旋转运动转换为规律间歇直线运动、往复摆动的自动化传动场景中，常见于轻工包装设备、自动送料机构、纺织机械的进给单元以及专用机床的周期性动作执行端，能够在紧凑的安装空间内实现预设的运动轨迹输出，替代复杂的多连杆组合结构，有效缩减传动链路的冗余部件占比。从功能特性来看，该构件采用圆柱基体搭配周向分布开槽翼缘的结构形式，中心的贯通圆柱腔体用于与动力输入轴配合安装，可通过键连接实现与转轴的同步周向旋转，腔体的内径公差按照中等精度传动配合要求设计，既保证转轴装配后的同轴度，也能避免长期运转过程中出现的配合面磨损松旷问题。周向均匀分布的开槽翼缘是实现运动转换的核心工作面，槽道的轮廓曲线按照预设的从动件运动规律铣削成型，工作时从动件的接触端嵌入槽道内，随着圆柱基体的匀速旋转，槽道侧壁会推动从动件按照设定的位移、速度规律完成往复动作，相比盘形凸轮，这种结构的径向安装尺寸更小，轴向承载能力更强，能够在中低速传动工况下保持稳定的动力输出，同时开槽结构自带导向限位作用，无需额外加装从动件防脱约束结构，简化了配套机构的设计复杂度。在设计思路上，该构件优先考虑了传动过程中的受力均衡性，周向开槽采用对称分布的布局形式，旋转过程中各翼缘的离心力能够相互抵消，降低高速运转时的振动幅度，基体与翼缘采用一体化成型结构，避免拼接装配带来的结构强度短板，接触工作面预留了均匀的耐磨处理余量，可通过表面淬火处理提升槽道接触面的硬度，延长构件在高频往复接触工况下的使用寿命。从安装边界来看，该构件的最大外缘由翼缘的外圆直径决定，安装时需要预留对应直径的旋转避让空间，轴向安装长度以圆柱基体的长度为基准，需要保证输入轴的插入深度满足腔体的配合长度要求，同时在翼缘的轴向两侧预留从动件运动的行程空间，避免运转过程中出现结构干涉，翼缘上开设的小型定位孔可用于构件初始安装角度的校准，确保装配后槽道的起始位置与设备的动作周期精准匹配，保障整套传动机构的动作时序符合设计预期。
