倾斜皮带输送机三维模型

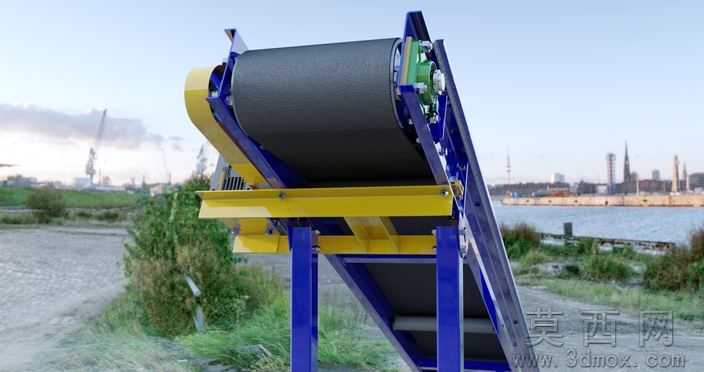

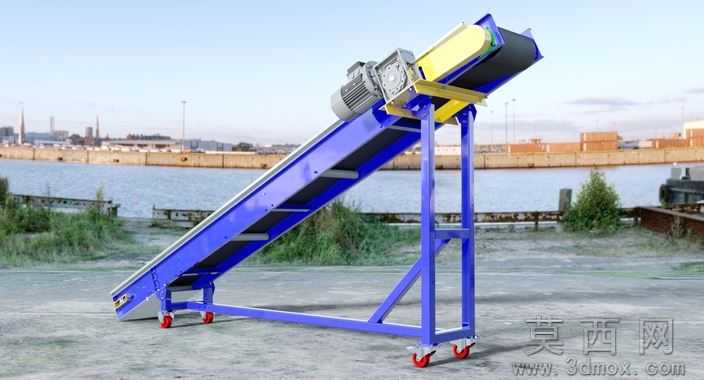

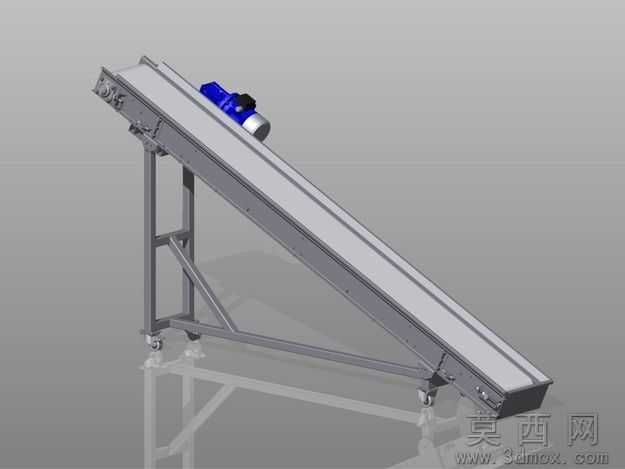

本模型为带倾斜角的小型皮带输送机三维设计成果，建模阶段遵循模块化设计思路，首先完成驱动滚筒、改向滚筒的参数化建模，依据输送倾角要求确定机架的弯折角度与支撑腿高度，再依次完成托辊组、张紧装置、皮带环绕结构、侧边防护构件的装配，所有部件均按照实际机械加工公差预留装配间隙，确保各运动部件无干涉，完整还原了小型倾斜皮带机的真实装配关系。参数设计上，该设备适配最大输送物件尺寸为1600×2500mm，机架采用型钢焊接结构的参数设定，驱动端匹配减速电机安装位，张紧行程满足皮带长期运行后的松紧调节需求，托辊间距按照散料与小件输送的通用标准设置，倾斜角度适配短距离抬升物料的工况需求，所有尺寸参数均符合连续输送设备的通用设计规范。渲染材质方面，模型对不同部件做了区分化材质设置，机架支撑结构采用蓝色金属漆材质模拟工业喷涂效果，滚筒、张紧座等机加工部件采用铸铁金属质感材质，输送皮带采用黑色哑光橡胶材质，护罩、挡边等部件采用黄色警示涂装材质，场景搭配工业厂区外景环境，渲染效果真实还原设备的实际外观质感，可直接用于方案展示与效果演示。结构原理上，该设备依靠驱动滚筒与皮带间的摩擦力带动皮带循环运转，物料放置于皮带上随皮带完成倾斜方向的抬升输送，上端为驱动端内置减速传动结构，下端为改向端配套张紧调节结构，多组平行托辊承托皮带及物料重量，倾斜式结构可实现不同高度工位间的物料转运，结构简单可靠，维护便捷，可适配水平、倾斜等多场景输送需求。软件兼容方面，模型提供STEP、IGS等通用三维格式，同时兼容Autodesk Inventor2009及以上版本，也可导入SolidWorks、UG、ProE等主流三维机械设计软件进行编辑修改，无需额外转换插件即可完成结构查看、工程图导出、运动仿真等操作，适配多数机械设计人员的软件使用环境。研发教学应用上，该模型可作为输送设备研发的基础参考方案，设计人员可在此基础上调整带宽、倾角、输送长度等参数快速衍生适配不同工况的定制化机型；也可作为机械设计教学的实操案例，用于讲解带式输送设备的结构组成、传动原理、装配关系，帮助学习者掌握连续输送设备的设计要点，同时也可用于职业院校物流装备、机械制造相关专业的实训教学素材，辅助学生理解工业输送设备的工作逻辑。
