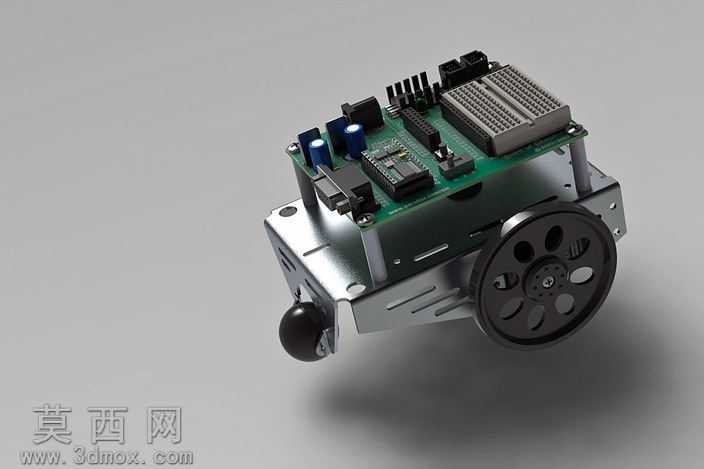

教育机器人视差BoeBot套件结构设计

本作品为面向教育场景的视差BoeBot机器人套件三维建模成果，建模过程严格遵循实物装配逻辑完成全结构复刻，首先在三维建模环境中完成基准坐标系搭建，按照从底层承载结构到上层功能模块的顺序逐步构建：首先完成金属材质底盘的建模，还原底盘上的安装孔位、散热开槽、弯折支撑结构的精确尺寸，确保底盘与后续轮组、电路板的安装位完全匹配。轮组部分分别建模驱动轮与从动万向轮，驱动轮还原轮毂的镂空减重结构、轮辐造型与轴孔配合尺寸，从动万向球还原滚珠与球座的转动配合结构，保证轮组与底盘安装位的同轴度符合装配要求。上层功能模块部分，首先完成主控电路板的建模，还原板上的电容、接口排针、芯片座、功能按键等元器件的布局与外形，再完成板载面包板的建模，还原面包板的插孔阵列、侧边标识条的细节结构，所有元器件的安装位置均与实物PCB布局完全对应。材质与渲染环节，针对不同部件匹配对应材质参数：金属底盘赋予磨砂铝合金材质，调整金属粗糙度与反射参数还原金属哑光质感；电路板赋予FR-4玻纤板材质，板上元器件分别匹配塑料、金属、陶瓷等对应材质，电容的蓝色塑壳、芯片的黑色封装、排针的金属光泽均做差异化材质调整；驱动轮赋予黑色硬质橡胶材质，还原橡胶的微哑光质感，万向球赋予亮面金属材质表现滚珠的光滑反光特性。渲染阶段采用柔和的影棚布光方案，主光从侧上方打亮主体突出结构轮廓，辅光补充暗部细节避免阴影死黑，添加柔和的环境反射提升材质真实感，同时保留配套贴花文件的调用通道，用户加载贴花后可获得更贴近实物的渲染效果。设计过程中重点考量教育套件的装配演示属性，所有部件均保留独立的装配层级，可单独拆分展示各模块的结构关系，方便用于机器人教学场景下的结构讲解、装配流程演示，建模时严格核对各部件的配合公差，确保虚拟装配无干涉，还原真实套件的可组装特性，整体模型结构完整细节丰富，可用于教学课件制作、产品展示、二次开发参考等多种场景。
