MakerBot风格迷你卡通机器人造型设计

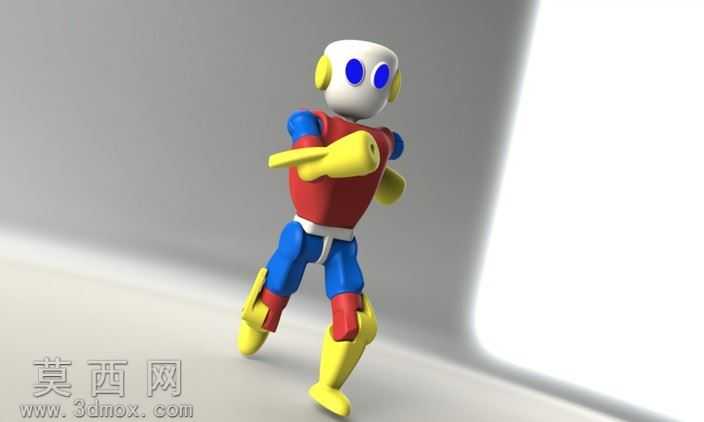

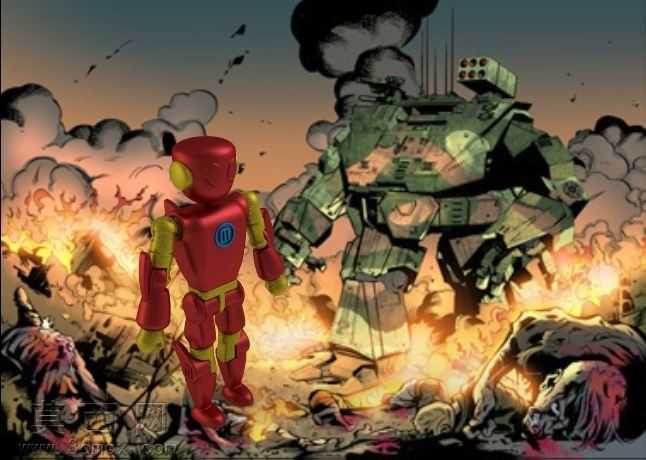

本次设计的是一款面向MakerBot创作场景的迷你卡通机器人造型，整体建模采用SolidWorks完成，全程以参数化建模思路搭建整体结构，确保各部件比例协调、可适配3D打印的生产需求。建模初期先确定整体头身比例，参考童年记忆中经典机器人的圆润亲和特质，将头部设计为无尖锐棱角的椭球造型，眼部采用两个对称的圆形凹陷结构，耳部为两侧对称的圆形凸起，弱化机械的冷硬感，强化卡通形象的可爱属性。躯干部分采用方正但边缘做全圆角过渡的块体结构，胸口位置预留圆形标识区域，还原经典机器人的标志性视觉特征，同时保证躯干壁厚均匀，适配3D打印的壁厚要求，避免打印过程中出现塌陷或壁厚不均的问题。四肢部分采用分段式关节结构设计，上臂与前臂、大腿与小腿之间预留合理的装配间隙，既还原机器人的关节分段视觉效果，也为后续如果需要做可动结构预留调整空间，手部采用简化的钝型造型，没有做复杂的手指分件，降低打印与装配的难度，脚部做加宽处理，保证整个模型站立时的重心稳定，无需额外支撑即可平稳放置。材质渲染阶段采用哑光浅灰色硬质塑料质感，模拟常见的PLA打印耗材的原生质感，渲染时调整漫反射参数弱化高光，突出模型本身的结构轮廓，避免过强的反光遮挡造型细节。设计过程中特意规避了悬空角度过大的结构，所有外凸结构的倾斜角度都控制在3D打印可自支撑的范围内，减少打印时的支撑耗材用量，同时降低后期打磨处理的工作量。整个建模过程耗时约十六小时，期间反复调整各部件的比例关系，最初的版本腿部比例偏长导致站立不稳，经过多次重心测算调整了大腿与小腿的长度占比，同时加宽了脚掌的横向尺寸，解决了重心偏移的问题；最初的手臂造型过于单薄，视觉上与躯干比例失调，后续增加了手臂的直径，同时调整了肩部的连接结构，让手臂与躯干的衔接更自然流畅。设计时还同步考虑了模型的分件打印可能性，将头部、躯干、四肢的连接位置都设计为可插拔的卡扣结构，方便用户打印后进行组装，也支持更换不同颜色的耗材打印不同部件，实现个性化的配色定制。
