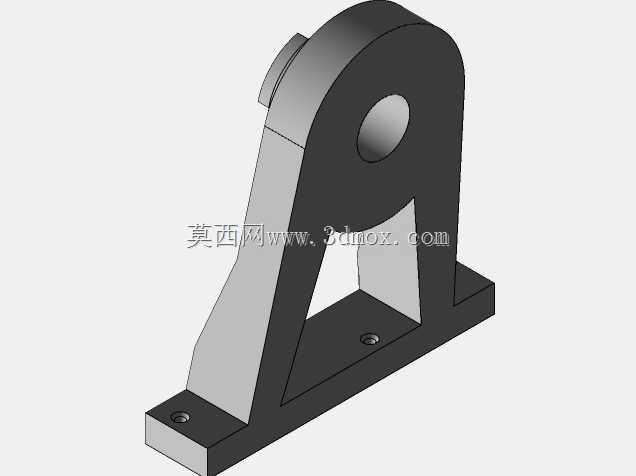

大线轴支撑固定安装支架结构设计

该支架主要应用于工业生产场景中长线轴的承托与固定作业，常见于线材加工、线缆分装、纺织绕线、3D打印耗材收纳等需要架设大重量长线轴的工位，用来替代原有易变形、稳定性不足的简易支撑结构，解决大重量线轴转动时支架晃动、偏移甚至倾覆的问题，保障线轴放卷过程的顺畅平稳。从实际用途来看，这款支架专门适配大重量长尺寸线轴的架设需求，能够为线轴提供稳定的旋转支撑基准，避免线轴放卷过程中因重心偏移产生的卡顿、跳轴问题，同时预留的安装孔位可以适配不同规格的转轴配件，满足不同孔径线轴的安装使用需求，无需额外加工转接件即可完成装配。在功能特性上，这款支架采用了三角加强的筋板结构设计，相比直板型支架大幅提升了侧向抗扭能力，即使线轴在高速放卷时产生径向跳动，支架也能保持足够的结构刚性，不会出现共振变形的情况；底座部分采用宽幅平底设计，搭配三个安装固定孔，可以通过螺栓将支架牢牢锁定在工作台面或者设备机架上，进一步提升整体的抗倾覆能力，即使承载满卷的大重量线轴，也不会出现底座翘边、移位的问题；上部的轴孔采用了同轴度优化设计，能够保证转轴转动时的同心度，减少转轴转动过程中的磨损，延长配套转轴的使用寿命。设计思路上，这款支架针对原有同类型支架的缺陷做了针对性优化，摒弃了原有单直板支撑的薄弱结构，在支架侧板与底座之间增加了斜向加强筋，将上部轴孔承受的载荷通过筋板分散传递到底座的整个安装平面，避免应力集中在侧板与底座的焊接连接处，大幅提升了整体的承重能力；同时调整了轴孔的高度位置，保证架设后的线轴与安装台面留有足够的安全间隙，避免线轴转动时与台面产生摩擦剐蹭，适配更大直径的线轴使用；额外增设的安装孔位，既可以满足支架自身的固定需求，也可以用来安装导线架、阻尼器等配套配件，拓展支架的使用功能。在外形尺寸与安装边界上，这款支架的底座宽度适配常规工业工作台的型材安装间距，三个安装孔的孔位符合通用五金配件的安装尺寸标准，不需要对现有工作台做额外打孔改造即可直接安装；上部轴孔的高度经过精准测算，架设对应规格线轴后，线轴底部距离安装面留有充足的操作空间，方便操作人员穿线、换卷作业；支架整体的外轮廓做了倒角处理，没有尖锐的棱角，避免安装和使用过程中划伤操作人员，同时整体结构紧凑，不会占用过多的工作台面空间，在狭小的工位上也能完成安装部署。
