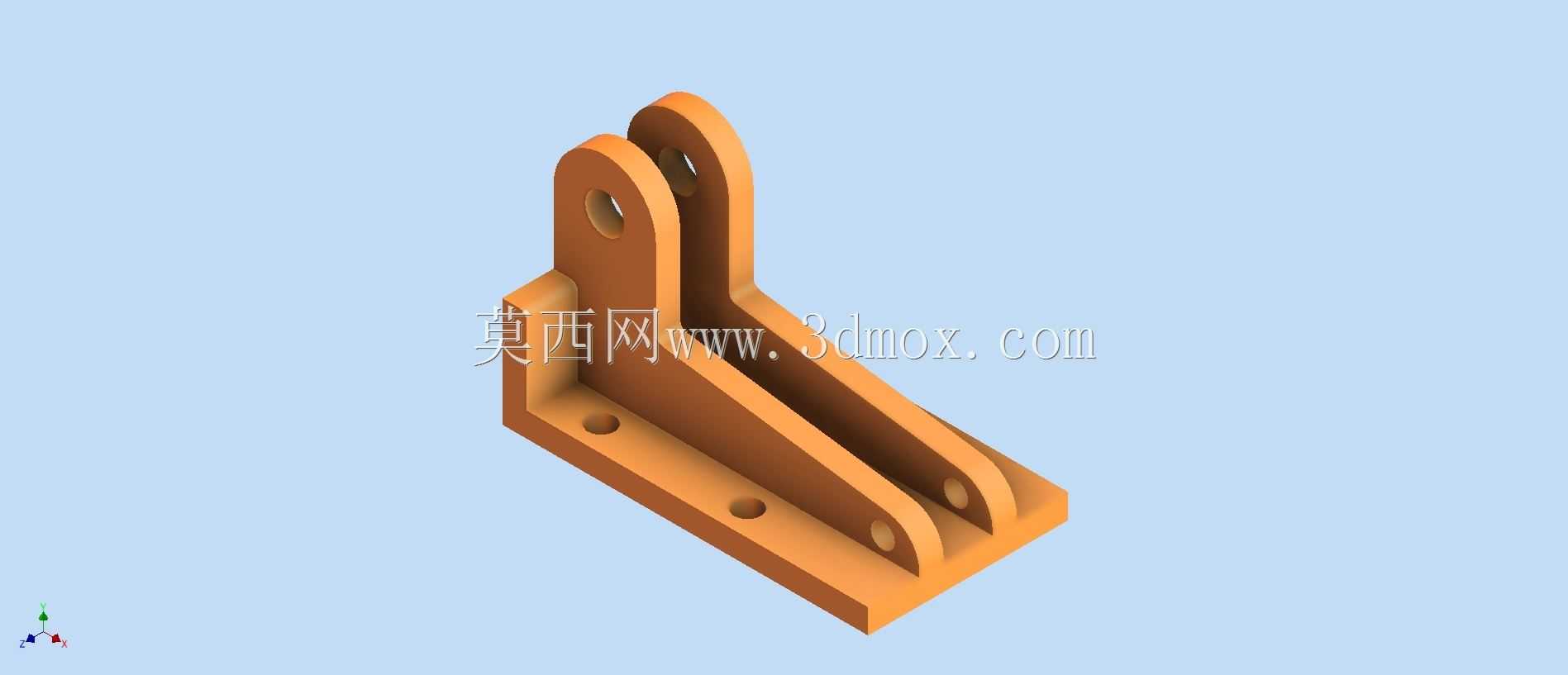

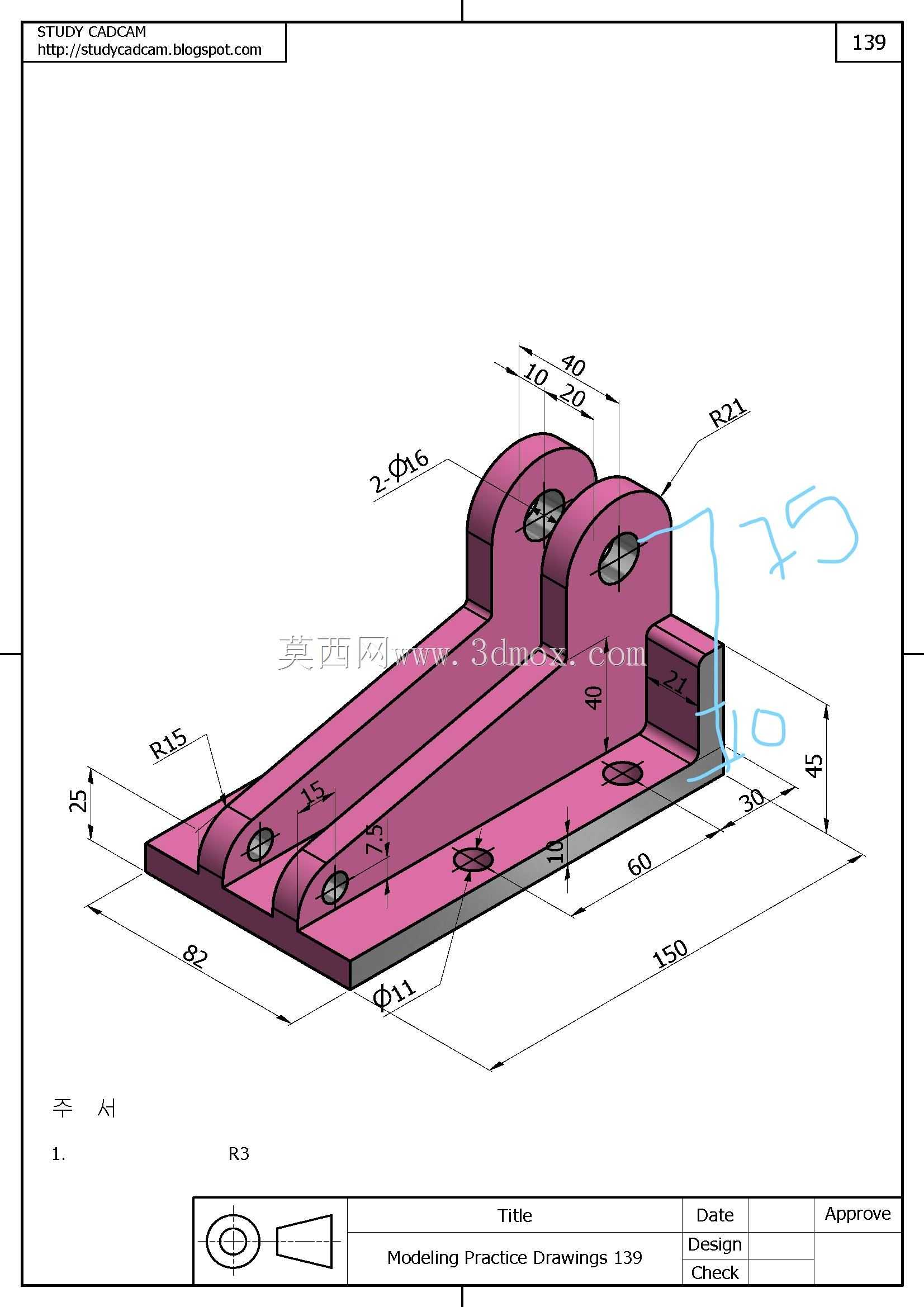

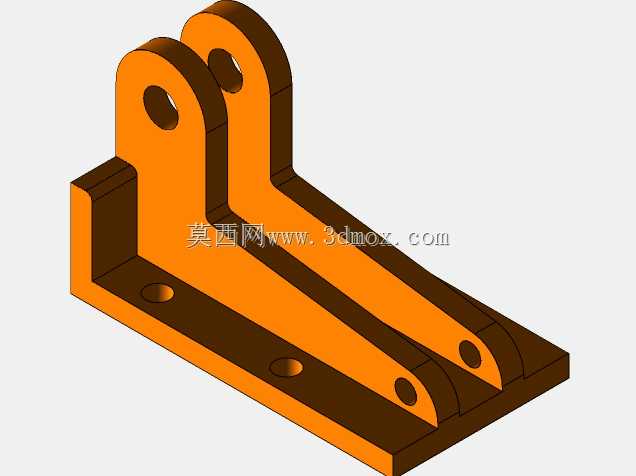

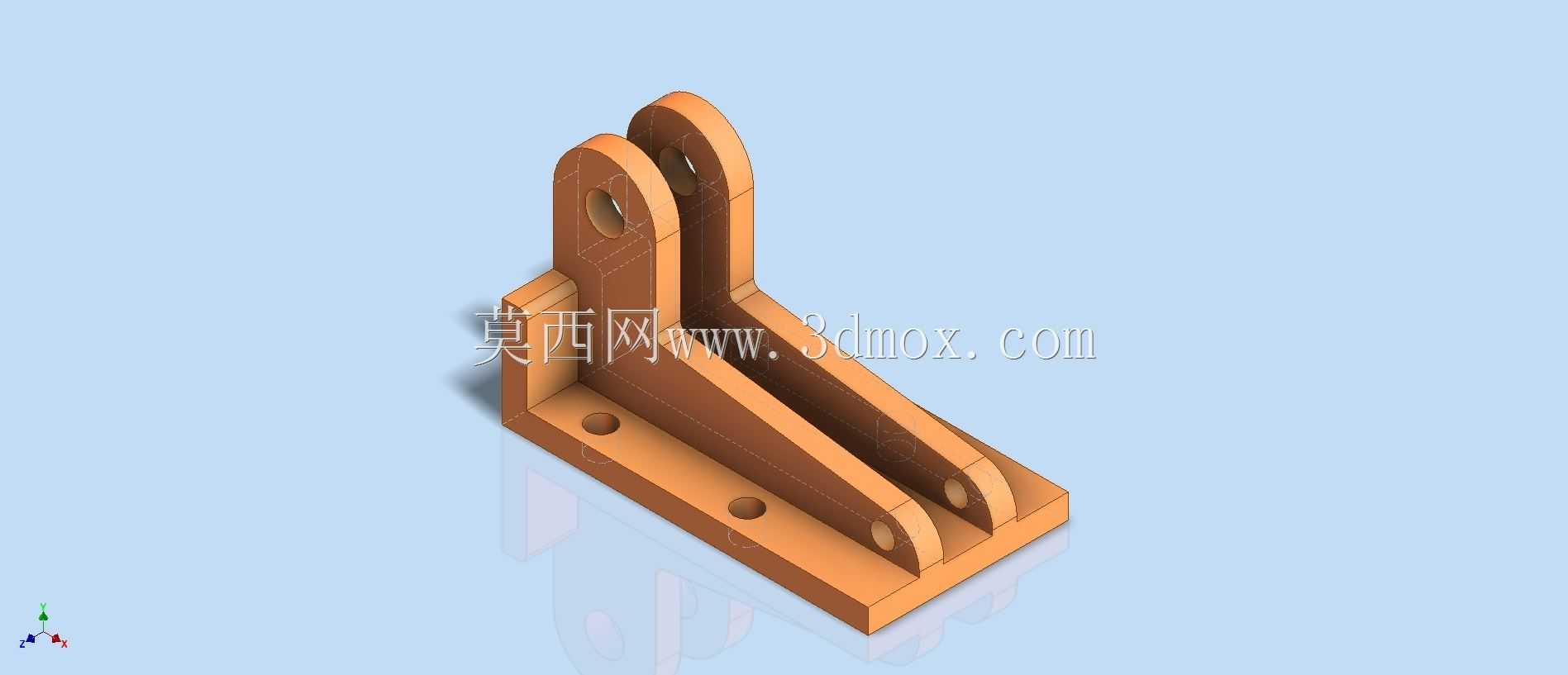

双立臂式带安装底座铰接支撑固定件

该铰接支撑固定件是工业机械传动与支撑系统中常用的基础连接件，主要应用于各类需要实现铰接转动、载荷传导与点位固定的机械设备场景中，常见于轻工生产线的连杆传动机构、小型工程机械的活动臂连接部位、自动化输送设备的摆杆支撑端，也可作为非标设备定制中实现角度调节、活动构件限位的配套零件使用，能够在静态支撑与动态铰接转动的工况下稳定传递径向与轴向载荷，保障相连构件的活动自由度可控，同时避免连接部位出现应力集中导致的构件变形或失效。从功能特性来看，该零件采用一体化铸造成型后做机加工精修的工艺路径，底部为带安装沉孔的矩形平板底座，底座上的两个安装孔可配合螺栓将整个构件牢固锁定在设备的安装基准面上，沉孔设计能够让螺栓头完全没入零件表面，不会突出平面干涉其他构件的运动轨迹；底座向上延伸出两片平行的立式支撑臂，臂体上开设同轴的铰接通孔，可穿装销轴与外部活动构件形成转动副，两片臂的平行结构能够让铰接受力均匀分布在两个支撑面上，相比单臂结构大幅提升了抗侧向载荷的能力，避免长期受力后出现臂体歪斜、销轴卡滞的问题。在设计思路上，该零件充分考虑了安装便捷性与工况适配性，臂体与底座的衔接位置做了加厚圆弧过渡处理，能够有效分散铰接部位传导至底座的应力，避免直角衔接处出现应力断裂的风险；臂体外侧做了拔模斜度设计，既适配铸造工艺的脱模需求，也在不降低结构强度的前提下减少了零件整体重量，降低材料成本。从安装边界来看，该零件底座为规整矩形，安装时仅需在基准面上对应两个安装孔的位置加工螺纹孔即可完成固定，不需要额外做复杂的基面适配加工；两片支撑臂的间距与铰接孔的孔径做了标准化匹配，可适配同直径的标准销轴与配套隔套，安装时不需要额外做配钻、配铰加工，能够直接替换同规格的老旧损坏支撑件，大幅降低设备维护的配件更换成本。零件整体表面做了氧化防锈处理，能够适应车间内多粉尘、少量油污的常规工况，在常规载荷下的使用寿命可达数万小时，不需要频繁做维护保养。
